4.6 Ηλεκτρικό σχεδιάγραμμα
16 Ανεμιστήρας
32 Κυκλοφορητής νερού χρήσης
42 Αισθητήρας θερμοκρασίας νερού χρήσης
43 Πιεζοστάτης αέρα
44 Βαλβίδα αερίου
47 Ρυθμιστής
72 Θερμοστάτης δωματίου (προαιρετικά)
81 Ηλεκτρόδιο έναυσης/ανίχνευσης
B
Πριν συνδέσετε το θερμοστάτη δωματίου ή το εξωτερικό τηλεχειριστήριο, βγάλτε το βραχυκυκλωτήρα από τη
βάση ακροδεκτών
EL
All manuals and user guides at all-guides.com

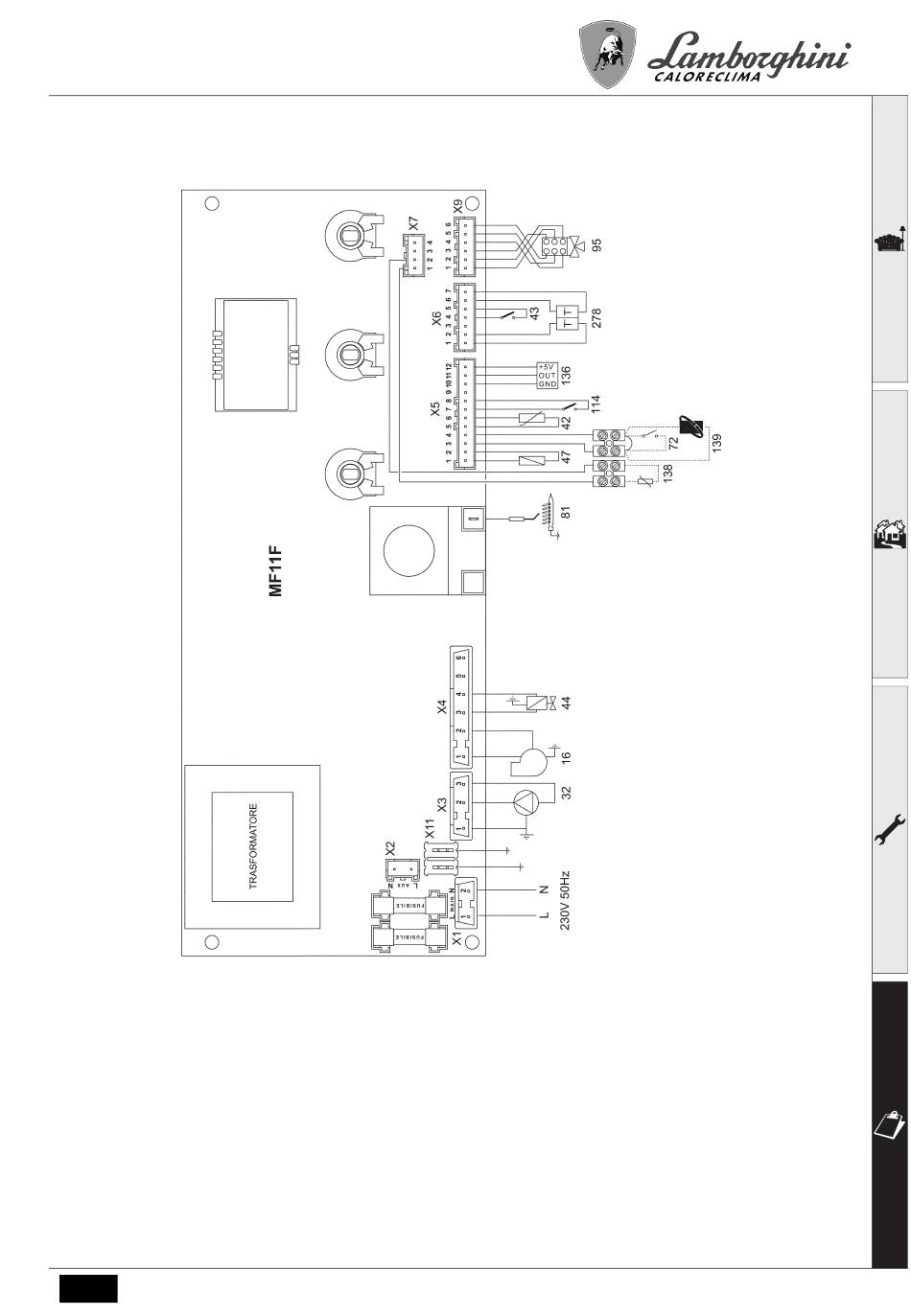

εικ. 30 - Ηλεκτρικό σχεδιάγραμμα
cod. 3540G180 - 02/2008 (Rev. 00)
95 Βαλβίδα εκτροπής
114 Πιεζοστάτης νερού
136 Ροόμετρο
138 Εξωτερικός ανιχνευτής
139 Εξωτερικό τηλεχειριστήριο
(προαιρετικό)
278 Διπλός αισθητήρας (Ασφαλείας + θέρμανσης)
- Opentherm
