4.3 Circuito hidráulico
278
27
20
44
95
241
42
5
Cámara estanca
7
Entrada de gas
8
Salida de agua caliente sanitaria
9
Entrada de agua fría
10
Ida a calefacción
11
Retorno desde calefacción
14
Válvula de seguridad
16
Ventilador
20
Grupo de quemadores
27
Intercambiador de cobre para calefacción y
agua caliente sanitaria
29
Colector de salida de humos
32
Circulador para calefacción
36
Purgador de aire automático
42
Sensor de la temperatura del agua sanitaria
122
All manuals and user guides at all-guides.com
29
5
10
8

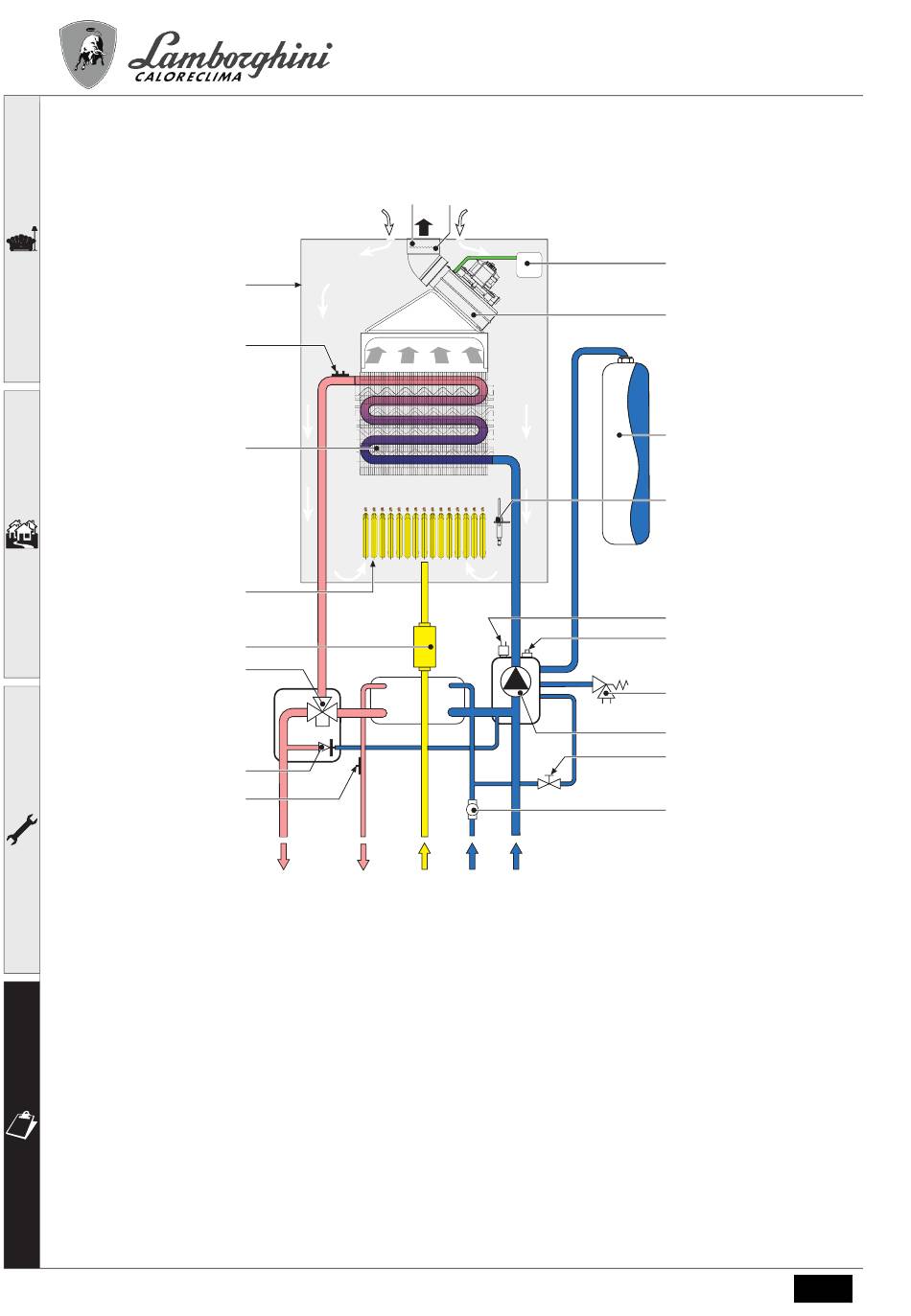

fig. 29 - Circuito hidráulico
cod. 3540G180 - 02/2008 (Rev. 00)
187
-
+
7
9
11
43
Presostato del aire
44
Válvula de gas
56
Vaso de expansión
74
Grifo de llenado de la instalación
81
Electrodo de encendido y detección
95
Válvula desviadora
114 Presostato del agua
136 Caudalímetro
187 Diafragma de humos
241 By-pass automático
278 Sensor doble (Seguridad + Calefacción)
NINFA 32 MCS
43
16
56
81
114
36
14
32
74
136
ES
