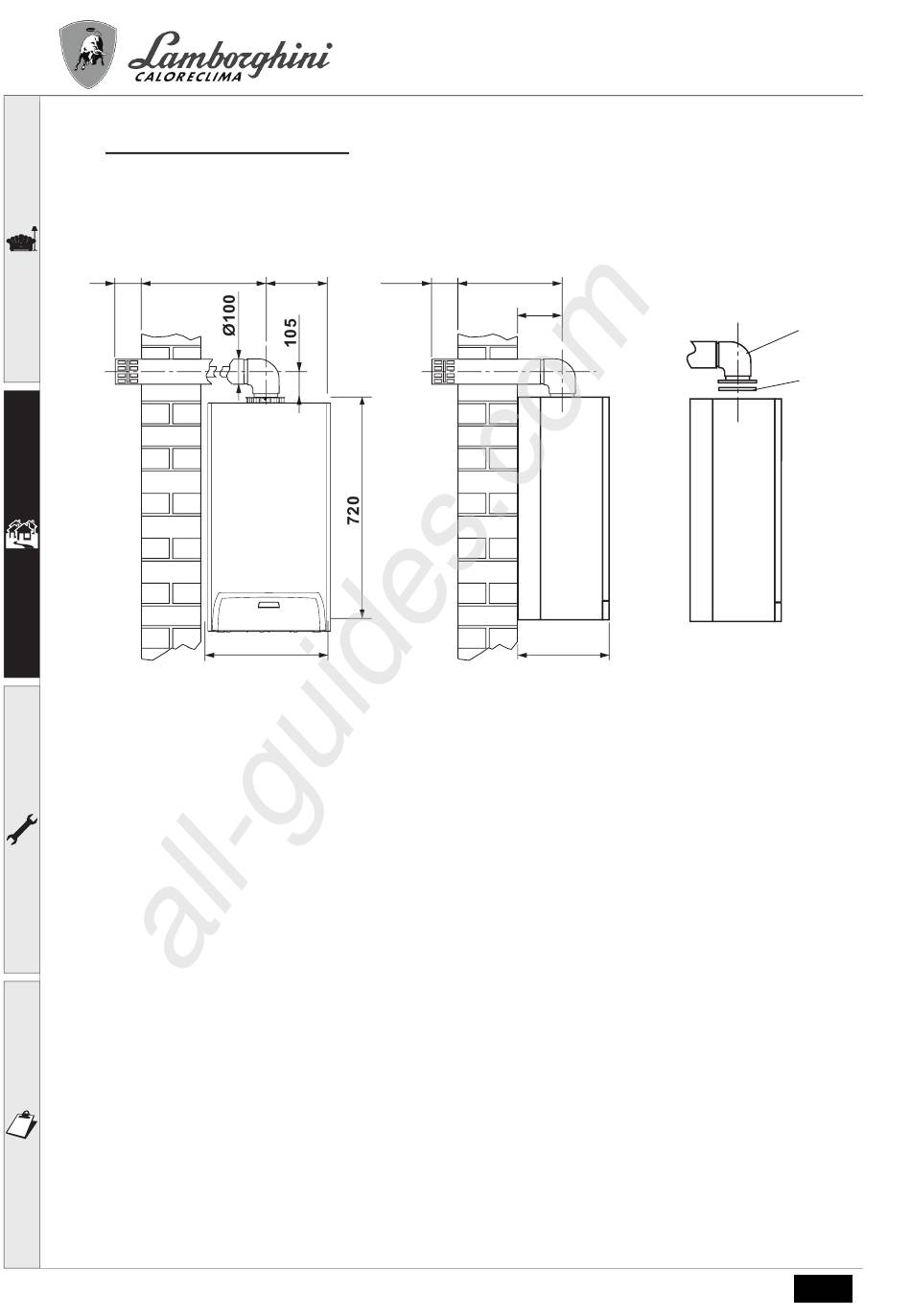

Collegamento con tubi coassiali
Montare la curva concentrica posizionandola nella direzione desiderata, ed infilare sulla stessa la guarnizione di tenuta
e installare il diaframma (quando necessario). Montare i tubi di aspirazione e scarico fumi rispettando le quote indicate
nel rispettivo schema d'installazione. E' necessario mantenere lo scarico fumi in leggera pendenza verso l'esterno.
Lunghezza max. SCARICO CONCENTRICO 3 mt + curva
100 Max. 3000
A Scarico
B Diaframma fumi
