382
136
1.
Bague d'espacement.
2.
Si le cadre est lubrifié à la graisse, remplir manuellement les trois roulements de graisse.
3.

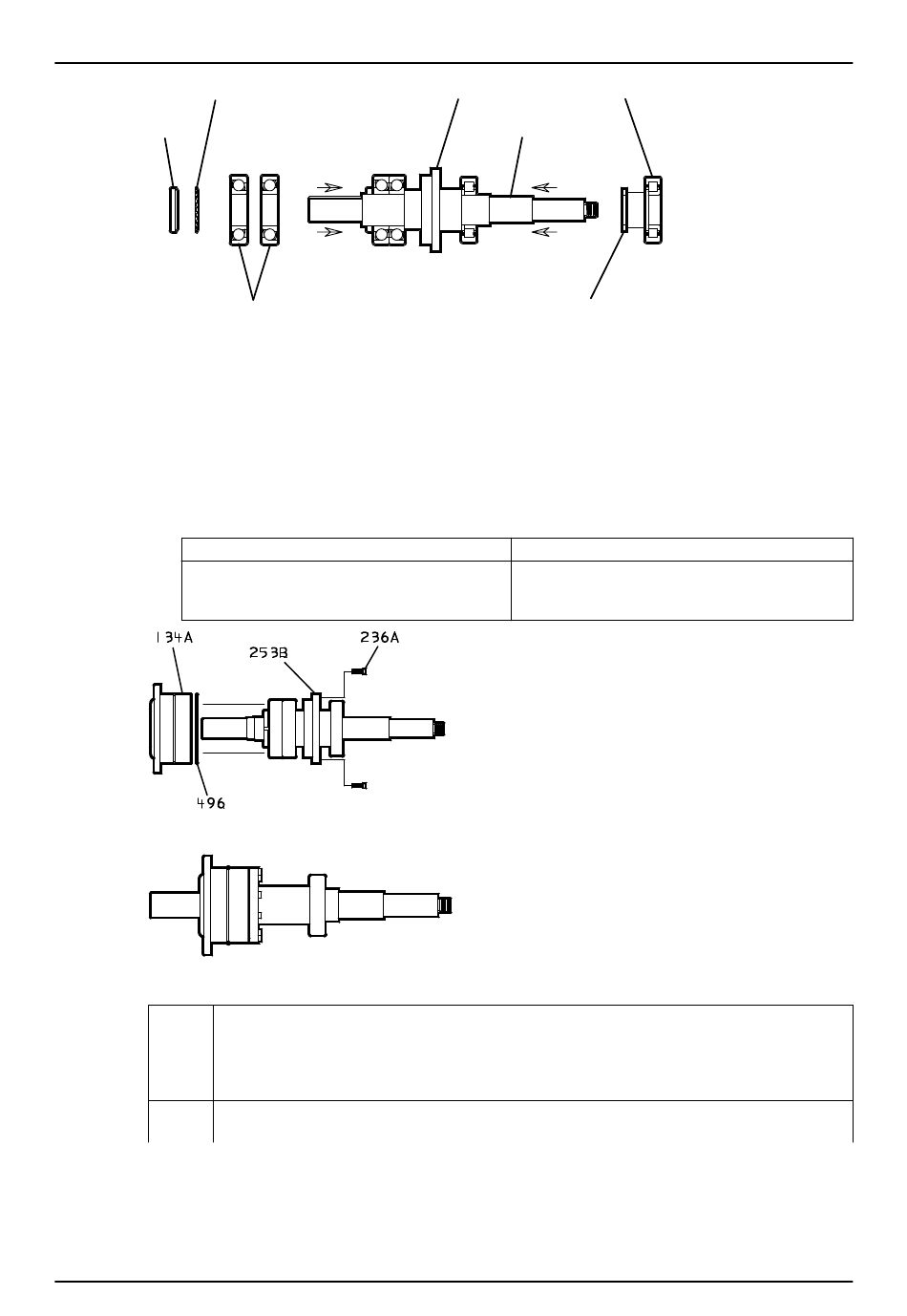

Lubrifier et installer le joint torique (496) sur la cage de butée (134A) :
a)
Glisser la cage du roulement de butée sur le jeu de roulements.
b)
Fixer la bague de retenue (253B) de palier de butée à la cage du roulement de butée avec
les vis à chapeau à tête creuse (236A).
Serrer fermement les vis alternativement pour assurer un contact uniforme avec les chemins de
roulement. Consulter les valeurs maximales de couple de serrage sur les fixations.
Pour les groupes S, M, L et XL :
Il y aura un écart de jeu d'environ 0,12 à 0,16 po
(3,05 à 4,06 mm) entre la bague de retenue et le
corps de palier.
Élément de rotation assemblé :
4.
Préparer le corps de palier pour la lubrification soit à l'huile ou à la graisse.
Si votre
Puis...
corps
de pa-
lier
est...
Lubrifié
Veiller à ce que le renvoi d'huile soit complètement ouvert (pas de bouchon).
à l'huile
Models 3180, 3181, 3185, and 3186 Guide d'installation, d'utilisation et d'entretien
112
253B
409
122
1
Pour les groupes XL1, XL2-S et XL2 :
Il y aura un écart d'environ 0,16 à 0,21 po (4,06 à
5,33 mm) entre la bague de retenue et le logement
de roulement.
6.6 Remontage
95
