Si le
Puis...
groupe
de votre
pompe
est ...
6.

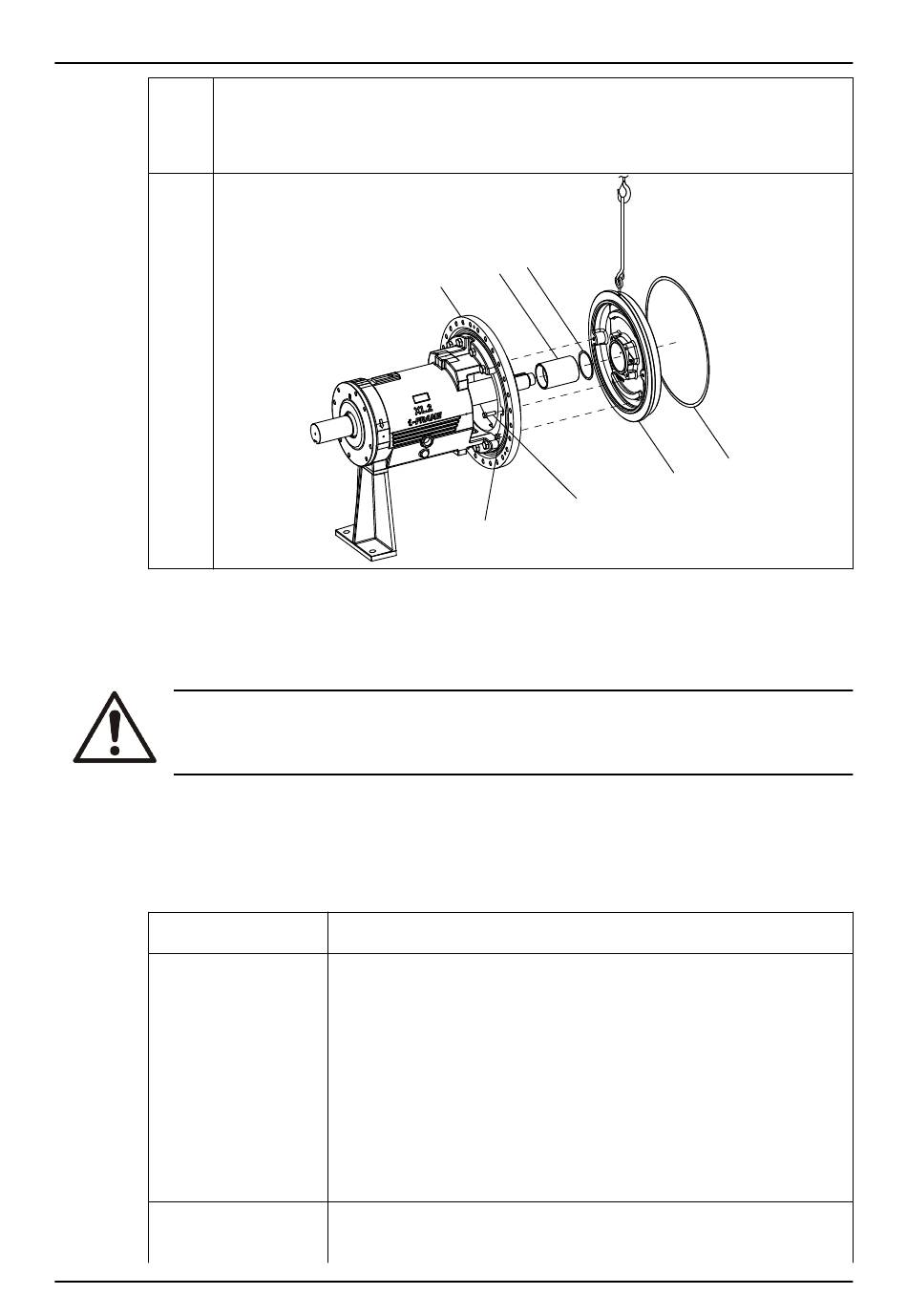

Installer et régler la garniture après l'installation de la roue et le réglage du jeu.
Si vous utilisez des joints conventionnels, les installer selon les instructions et les diagrammes
du fabricant du joint.
6.6.5 Installer le joint dynamique (S, M, L et XL)
AVERTISSEMENT :
Il ne faut pas utiliser une garniture de pompe qui contient de l'amiante qui peut porter at-
teinte à votre santé.
Cette procédure concerne uniquement sur les pompes 3180 et 3185.
1.
Enduire une quantité généreuse d'un composé antigrippant, tel que Loctite Nickel Anti-Seize,
aux parois du manchon d'arbre (126) et sur l'arbre.
2.
Installer le manchon sur l'arbre.
3.
Exécuter ces étapes en fonction de la configuration du joint dynamique :
Si votre joint dynamique
est...
Joint à diaphragme
Boîtier garni
Models 3180, 3181, 3185, and 3186 Guide d'installation, d'utilisation et d'entretien
126
108
418
Puis...
1.
Placer un joint torique dans la rainure du diamètre intérieur du fouloir
(385) et glisser l'assemblage à l'arrière sur le manchon.
2.
Placer la plaque du presse-garniture par-dessus le fouloir (385) et
glisser le diaphragme (146) sur le manchon jusqu'à la face de l'appui.
3.
Installer les quatre goujons de presse-garniture (353) dans le couver-
cle du presse-garniture (184).
4.
Utiliser le boulon à œillet, l'élingue et le palan au besoin.
5.
Installer le couvercle sur le corps de palier (228) avec les huit (8) bou-
lons hexagonaux (370B).
6.
Positionner le joint torique (412U) sur le manchon de l'arbre.
7.
Installer le roue (262) fermement contre le manchon et veiller à ce
que le joint torique reste dans la cannelure.
1.
Glisser la douille de laminage (125) à l'arrière du manchon.
2.
Installer deux (2) goujons (353) dans le couvercle du presse-garniture
(184).
125
184
370H
6.6 Remontage
351
103
