6.4 Démontage
11.

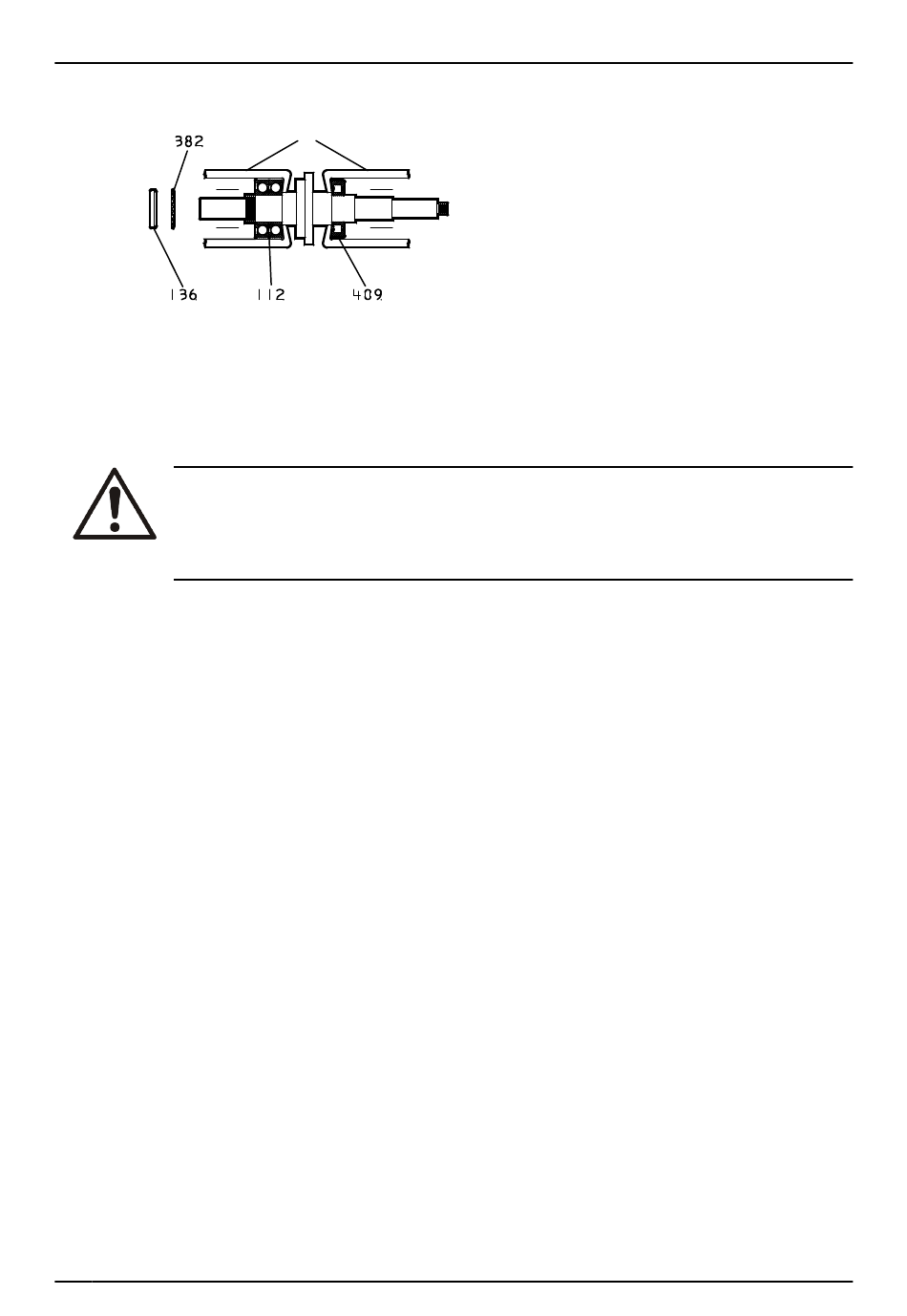

Enlever les roulements (112 et 409) de l'arbre en utilisant un extracteur approprié qui entre en
contact uniquement avec les chemins de roulement internes des roulements.
1.
Extracteurs de roulements.
6.4.14 Règles pour Mise au rebut du moniteur de bon fonctionnement
d'équipement i-ALERT
Précautions
AVERTISSEMENT :
Danger d'explosion et risque de blessure. Chauffer à des températures élevées pour-
rait provoquer la combustion du moniteur d'état. Ne jamais chauffer le moniteur de
condition à des températures dépassant 149 °C | 300 °F ou le jeter dans un feu.
Directives
La pile contenue dans le moniteur de condition ne contient pas suffisamment de lithium pour être
considérée comme déchet réactif dangereux. Respectez ces directives pour la mise au rebut du mo-
niteur de condition.
Le moniteur de condition peut être mis au rebut sans danger avec les ordures ménagères habi-
tuelles.
Respectez les réglementations locales pour la mise au rebut du moniteur de condition.
6.4.15 Dépose de la semelle montée sur ressort (première génération)
1.
Relever ou soutenir la semelle au-dessus de la fondation/du plancher. S'assurer de laisser suffi-
samment d'espace sous la semelle pour installer les ensembles ressort.
2.
Régler les écrous de réglage inférieurs sur chaque goujon de ressort à la hauteur indiquée sur
le dessin dimensionnel certifié.
3.
Insérer une rondelle entre l'écrou de réglage inférieur et la butée de ressort. Installer un ressort
et une autre butée de ressort. Installer ce sous-ensemble à partir du bas de la semelle.
4.
Installer la moitié supérieure de l'ensemble ressort composé d'une butée de ressort, d'un res-
sort, d'une autre butée de ressort et d'une rondelle plate. Maintenant, installer l'écrou de régla-
ge supérieur et le contre-écrou. Serrer à la main.
5.
Répéter les étapes un à quatre pour tous les ensembles ressort.
6.
Une fois que tous les ressorts ont été installés, abaisser l'unité sur les supports de la fondation.
Les supports de la fondation sont fournis par le client. S'assurer que ces supports sont des pla-
ques en acier inoxydable 315 avec une finition de surface de 16 à 20 micropouces.
7.
Mettre la semelle de niveau lors des ajustements de la hauteur finale. Régler la hauteur de la
semelle en desserrant le contre-écrou supérieur et l'écrou de réglage. Changer la hauteur en
déplaçant l'écrou de réglage inférieur. Lorsque la semelle est de niveau, serrer les écrous de
réglage supérieurs juste assez pour vous assurer que les ressorts supérieurs ne sont pas lâ-
ches entre les butées, puis serrer les contre-écrous inférieurs et supérieurs.
90
1
®
Models 3180, 3181, 3185, and 3186 Guide d'installation, d'utilisation et d'entretien
