6.5 Inspections avant le montage
8.
Enlever les écrous hexagonaux inférieurs et abaisser les fouloirs.
9.
Enlever les ressorts.
10. Enlever les fouloirs supérieurs.
11.
Vérifier les goujons, ressorts, fouloirs et écrous pour toute usure, dommage ou corrosion.
Remplacer lorsque nécessaire.
12. Vérifier le degré d'usure de chaque patte Lubrite.
Remplacer lorsque nécessaire.
1.
Écrou de blocage hexagonal
2.
Écrou hexagonal
3.
Rondelle simple
4.
Goujon
5.
Support de montage de la plaque de base
6.
Fouloir
7.
Ressort
8.
Fouloir
9.
Rondelle simple
10.
Écrou hexagonal
11.
Écrou de blocage hexagonal
12.
Ensemble de patin support

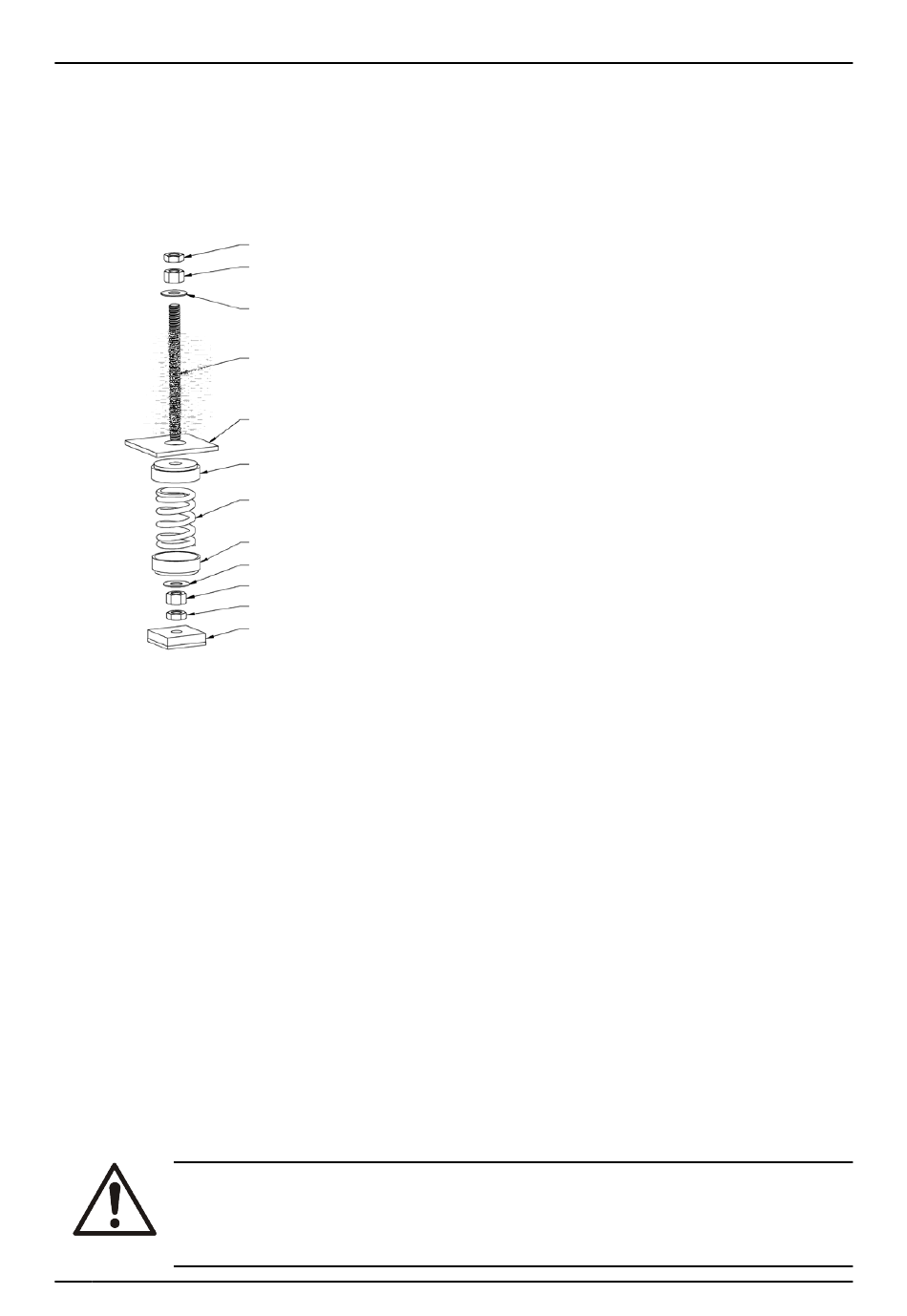

No de graphique 34: Vue éclatée de l'ensemble ressort
6.5 Inspections avant le montage
6.5.1 Consignes de remplacement
Carter vérification et remplacement
AVERTISSEMENT :
Risque de blessures graves ou de mort. Les fuites de liquide peuvent causer un incendie
ou des brûlures. Contrôlez les faces d'étanchéité des joints pour s'assurer de l'absence de
dégâts, réparer ou remplacer selon les besoins.
92
1
2
3
4
5
6
7
8
9
10
11
12
