5 | Installation

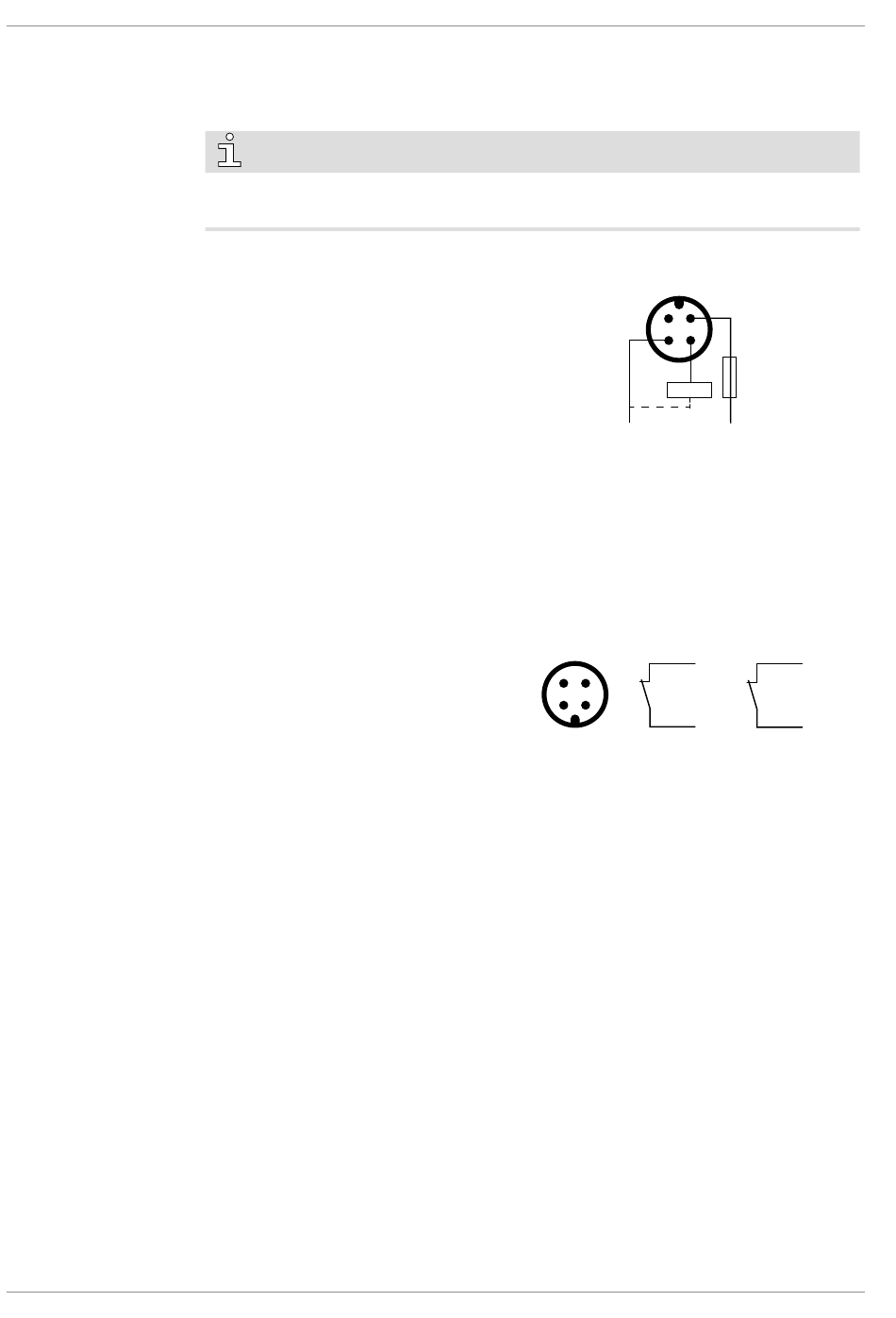

5.5 Raccordement électrique des dispositifs de
5.5.1 Schéma électrique de l'interrupteur de niveau (en option)
5.5.2 Schéma électrique de l'interrupteur thermique (en option)
16 / 32
surveillance
NOTE
Afin d'éviter de potentielles fausses alarmes, Busch recommande de configurer le sys-
tème de contrôle avec un délai de temporisation d'au moins 20 secondes.
Réf. : 0652 569 236
Connecteur : M12x1, 4 broches
Caractéristiques électriques :
U = 10 – 30 VDC
I consommation : < 15 mA
I sortie max : 150 mA
Point de commutation :
Broche 1 = niveau bas
Réf. : 0651 563 747
Connecteur : M12x1, 4 broches
Caractéristiques électriques :
U = ≤ 250 V CA/CC (50/60 Hz) ; I = ≤ 1 A
Point de commutation :
T
broches 1 + 2 = 110 °C*
1
T
broches 3 + 4 = 130 °C*
2
* La valeur du point de commutation dépend du type d'huile. Consulter la rubrique
Huile [► 29].
3
K
1 = marron : alimentation +24 VDC
3 = bleu : alimentation 0 VDC
4 = noir : signal niveau bas
REMARQUE :
Pour cet appareil, la temporisation recom-
mandée pour éviter les fausses alarmes
peut aller jusqu'à 240 secondes.
4
3
1
2
T
1
1 = Marron ; 2 = Blanc ;
3 = Bleu ; 4 = Noir
Instruction Manual R5 RD 0200-0360 A_FR_fr
1
4
0.5 A
1
3
T
2
2
4
