5.5 Raccordement électrique des dispositifs de

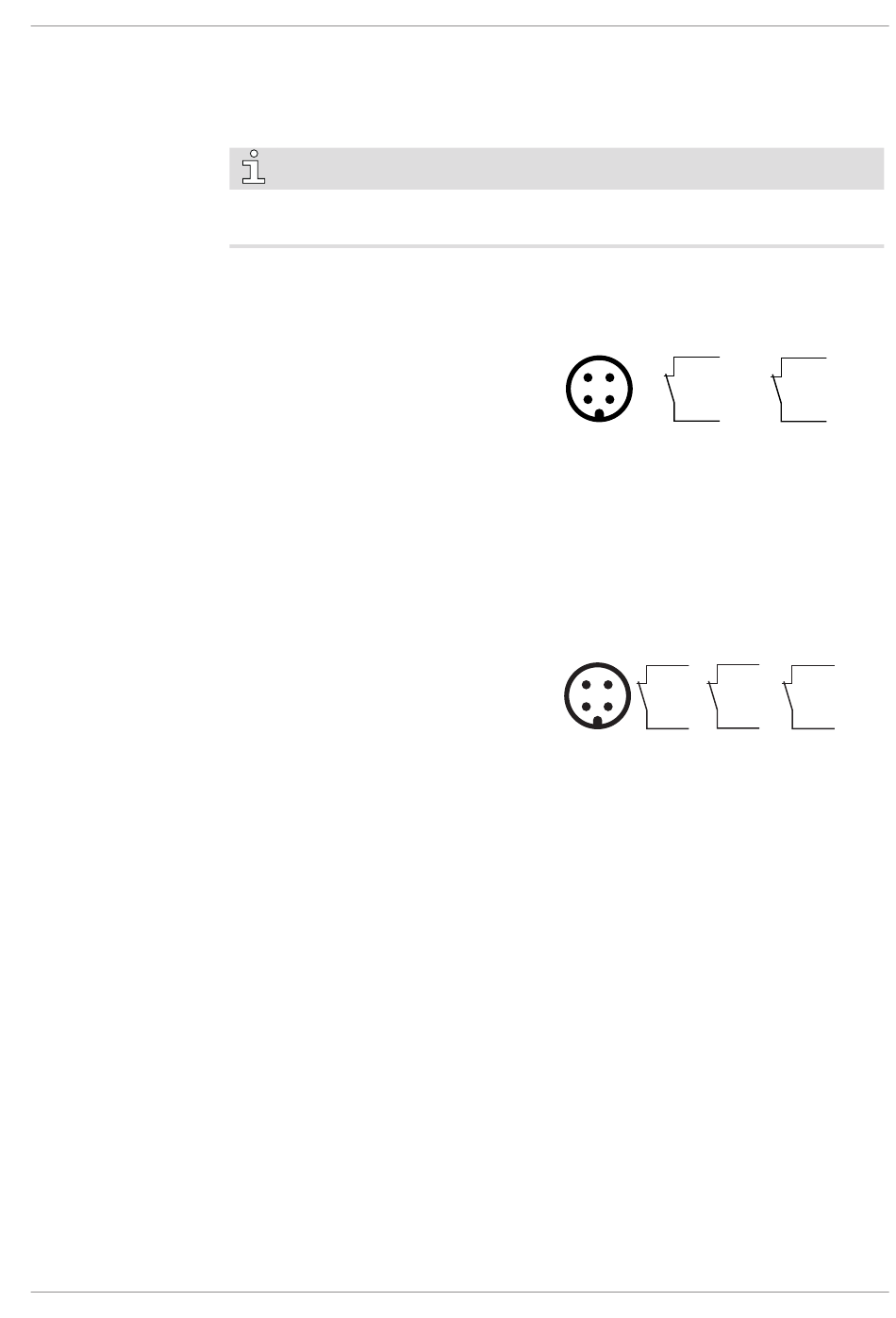

5.5.1 Schéma électrique de l'interrupteur de température (en
5.5.2 Schéma électrique de l'interrupteur de niveau /
0870572700_RD0200-0360A_-0003_IM_fr
surveillance
NOTE
Afin d'éviter de potentielles fausses alarmes, Busch recommande de configurer le sys-
tème de contrôle avec un délai de temporisation d'au moins 20 secondes.
option)
N° d'art. : 0651 563 747
Connecteur : M12x1, 4-pin
Données électriques :
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Point de commutation :
T
pin 1 + 2 = 110 °C*
1
T
pin 3 + 4 = 130 °C*
2
* La valeur du point de commutation dépend du type d'huile. Consulter la rubrique
Huile [► 27].
température (en option)
N° d'art. : 0652 563 748
Connecteur : M12x1, 4-pin
Données électriques :
U = ≤ 230 V AC (50/60 Hz) ;
U = ≤ 100 V DC (50/60 Hz) ;
I = ≤ 0.5 A
Point de commutation :
L pin 1 + 4 = niveau bas ; T
* La valeur du point de commutation dépend du type d'huile. Consulter la rubrique
Huile [► 27].
4
1
1 = Brun ; 2 = Blanc ;
3 = Bleu ; 4 = Noir
4
1
1 = Brun ; 2 = Blanc ; 3 = Bleu ; 4 = Noir
NOTE:
Pour cet instrument, le délai recommandé
pour éviter des alarmes intempestives peut
aller jusqu'à 240 secondes.
pin 1 + 2 = 110 °C* ; T
1
1
3
2
T
1
2
1
1
3
2
L
T
1
4
2
pin 1 + 3 = 130 °C*
2
Installation | 5
3
T
2
4
1
T
2
3
15 / 32
