5 | Installation
5.2 Conduites / tuyaux de raccordement
5.2.1 Connexion d'aspiration
10 / 32
Si la machine est équipée de dispositifs de surveillance ou de capteurs :
• S'assurer que les dispositifs de surveillance sont correctement raccordés et intégrés
à un système de contrôle de sorte que le fonctionnement de la machine sera em-
pêché en cas de dépassement des valeurs limites de sécurité. Consulter la rubrique
Raccordement électrique des dispositifs de surveillance [► 16].
• Retirer tous les capuchons de protection avant de procéder à l'installation.
• S'assurer que les conduites de raccordement n'exercent aucune pression sur les rac-
cords de la machine. Au besoin, utiliser des joints flexibles.
• S'assurer que la taille des conduites de raccordement présentes sur toute la longueur
de la machine est au moins aussi large que les raccords de la machine.
Si la longueur des conduites de raccordement est importante, il est conseillé d'utiliser des
conduites plus larges afin d'éviter une perte d'efficacité. Demander conseil à votre repré-
sentant Busch.
AVERTISSEMENT
Connexion d'aspiration sans protection.
Risque de blessures graves !
• Ne pas introduire la main ou les doigts dans la connexion d'aspiration.
AVIS
Pénétration de corps étrangers ou de liquides.
Risque d'endommager la machine !
Si les gaz d'aspiration contiennent de la poussière ou d'autres particules solides étran-
gères :
• Installer un filtre adapté (de 5 microns ou moins) en amont de la machine.

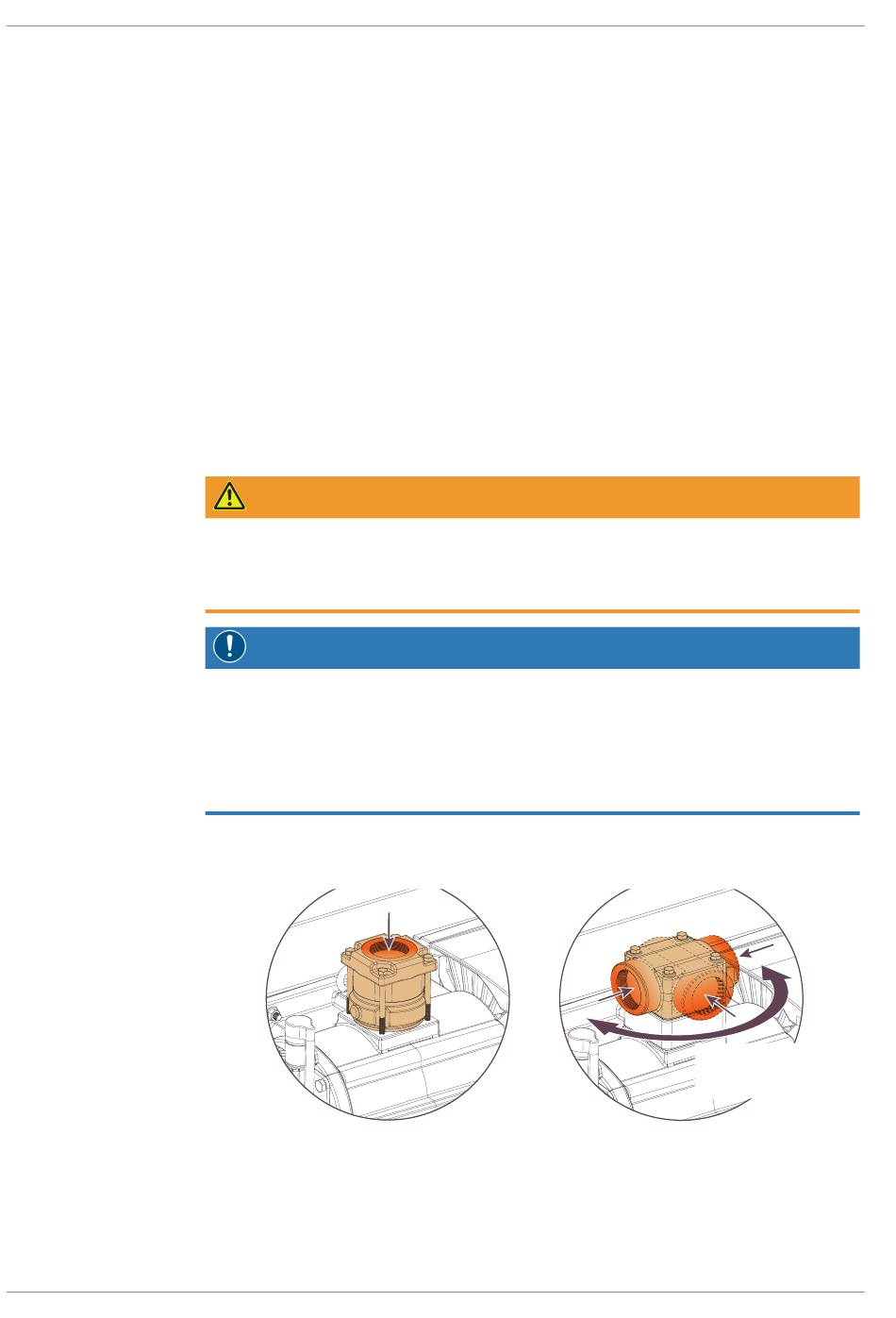

Aspiration avec bride
d'aspiration verticale
Dimension(s) de connexion :
– G2
Si la machine fait partie d'un système de vide :
• Busch recommande l'installation d'une vanne d'isolation afin d'éviter que l'huile
ne revienne dans l'installation de vide.
Aspiration avec bride
d'aspiration horizontale (en option)
Réglable à 180°
Instruction Manual R5 RD 0200-0360 A_FR_fr
(3 positions)
