5
Installation

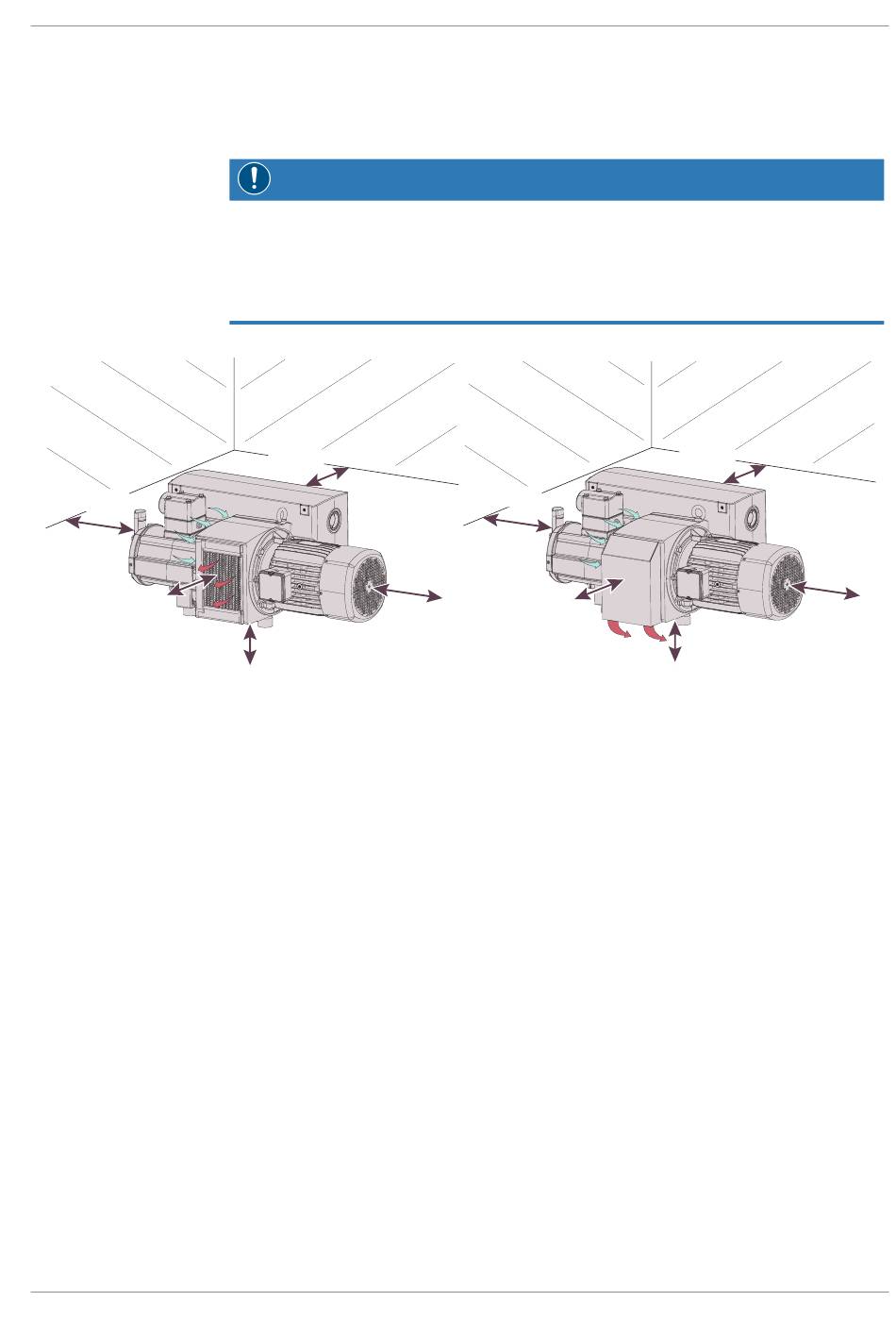

5.1 Conditions d'installation
Version standard
~10 cm
~30 cm
Instruction Manual R5 RD 0200-0360 A_FR_fr
AVIS
Utilisation de la machine en dehors des conditions d'implantation autorisées.
Risque de défaillance prématurée !
Perte d'efficacité !
• S'assurer que les conditions d'implantation sont parfaitement respectées.
~10 cm
~5 cm
• S'assurer que l'environnement de la machine n'est pas potentiellement explosif.
• S'assurer que les conditions ambiantes sont conformes aux Données techniques
[► 29].
• S'assurer que les conditions environnementales sont conformes à la classe de protec-
tion du moteur et des instruments électriques.
• S'assurer que l'espace ou le lieu d'installation est ventilé de manière à assurer un re-
froidissement suffisant de la machine.
• S'assurer que les entrées et sorties pour le refroidissement de l'air ne sont pas cou-
vertes ni obstruées et que rien d'autre ne perturbe le système de refroidissement de
l'air.
• S'assurer que le voyant d'huile (OSG) reste facilement visible.
• S'assurer que l'espace est suffisant pour les travaux de maintenance.
• S'assurer que la machine est positionnée ou montée à l'horizontale, un maximum de
1° dans une direction quelconque est acceptable.
• Voire 0,5° dans le sens longitudinal en cas d'utilisation d'un interrupteur de ni-
veau.
• Vérifier le niveau d'huile, voir Inspection du niveau d'huile [► 20].
• S'assurer que les couvercles, les protections, les capuchons, etc. fournis sont bien fixés.
La version avec échangeur thermique huile-eau :
• S'assurer que l'eau de refroidissement est conforme aux exigences. Consulter la
rubrique Raccordement d'eau de refroidissement (en option) [► 11].
Si la machine est installée à plus de 1000 m au-dessus du niveau de la mer :
• Contacter le représentant Busch, le moteur doit être déclassé ou la température
ambiante réduite.
Version avec déflecteur d'air de refroidissement (en option)
~10 cm
~30 cm
~10 cm
Installation | 5
~10 cm
~30 cm
~20 cm
9 / 32
