34 PositionMaster EDP300 REGULATEUR DE POSITION NUMERIQUE | CI/EDP300-FR REV. D
... 6 Installation
... Montage des modules optionnels
Réglage du commutateur de valeurs limites avec
initiateurs à fente
1 Drapeau de commande supérieur
2 Limite 2 de l'initiateur à fente

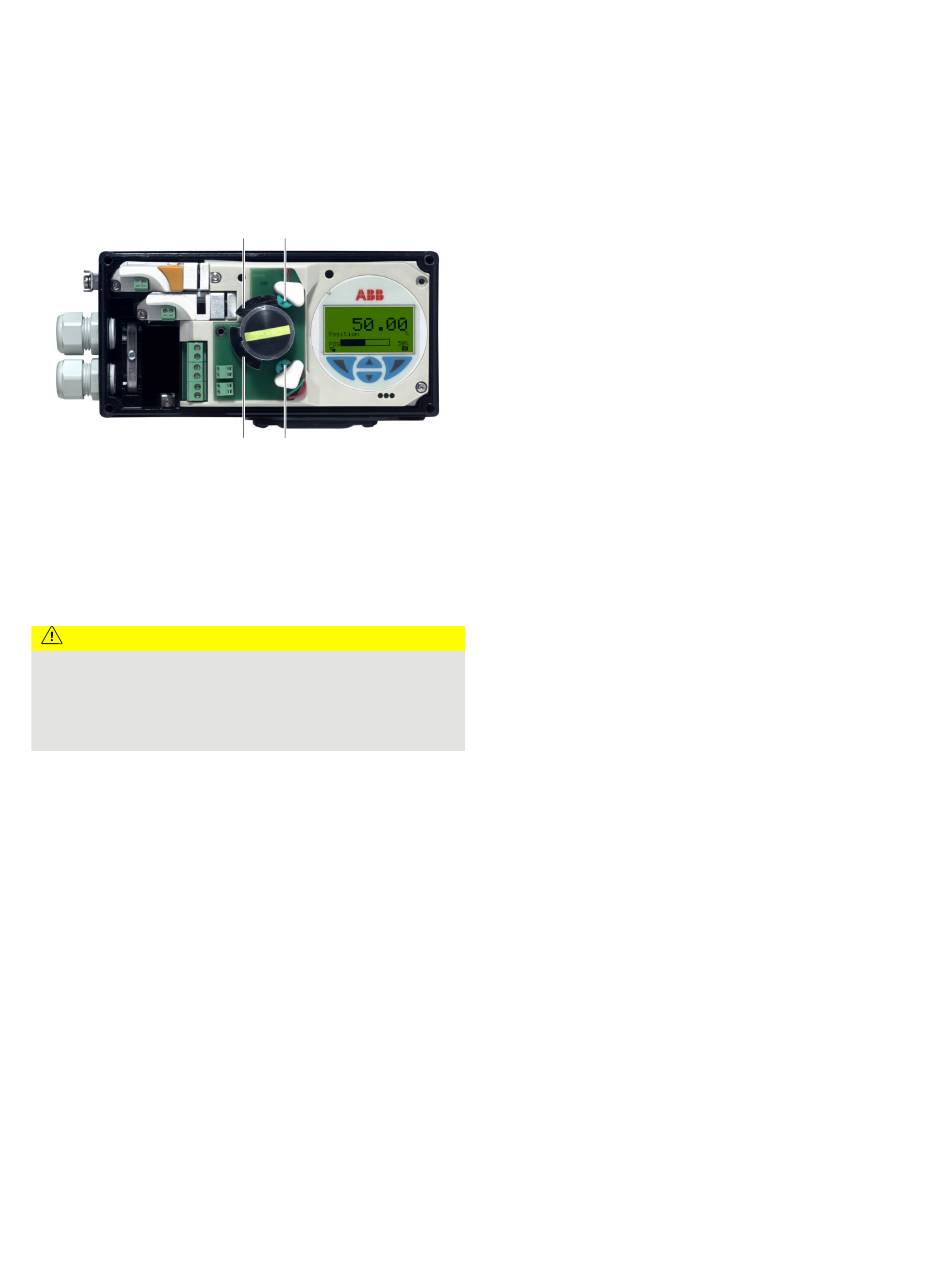

Figure 25 : Capteur de valeur limite avec initiateur à fente
1. Desserrez les vis du couvercle du boîtier puis déposez ce
dernier.
ATTENTION
Risque de blessure !
Des drapeaux de commande à angle vif se trouvent dans
l'appareil.
• Réglez ces drapeaux de commande avec un tournevis
uniquement.
2. Réglez comme suit les points de commutation inférieur et
supérieur pour la détection binaire :
• Sélectionnez le mode de fonctionnement « Réglage
manuel » et déplacez l'actionneur à la main dans la
position de commutation inférieure.
• A l'aide d'un tournevis, réglez le drapeau de commande de
l'initiateur à fente 1 (contact inférieur) sur l'axe jusqu'à
mise en contact, c'est-à-dire peu avant l'immersion dans
l'initiateur à fente. Le drapeau de commande s'immerge
dans l'initiateur à fente 1 par une rotation de l'axe vers la
droite (vue de devant).
• Déplacez l'actionneur à la main dans la position de
commutation supérieure.
• A l'aide d'un tournevis, réglez le drapeau de commande de
l'initiateur à fente 2 (contact supérieur) sur l'axe jusqu'à
mise en contact, c'est-à-dire peu avant l'immersion dans
l'initiateur à fente. Le drapeau de commande s'immerge
dans l'initiateur à fente 2 par une rotation de l'axe vers la
gauche (vue de devant).
3. Replacez le couvercle et revissez-le au boîtier.
4. Serrez les vis à la main.
1 2
4 3
M11020
3 Limite 1 de l'initiateur à fente
4 Drapeau de commande inférieur
Réglage du commutateur de valeurs limites avec
microrupteurs 24 V
1. Desserrez les vis du couvercle du boîtier puis déposez ce
dernier.
2. Sélectionner le mode de fonctionnement « Réglage manuel »
et déplacer l'organe de réglage à la main jusqu'à la position
de commutation souhaitée pour le contact 1.
3. Régler le contact maximal (1, disque inférieur).
Tout en fixant le disque supérieur à l'aide du crochet de
fixation et en tournant le disque inférieur à la main.
4. Sélectionner le mode de fonctionnement « Réglage manuel »
et déplacer l'organe de réglage à la main jusqu'à la position
de commutation souhaitée pour le contact 2.
5. Régler le contact minimal (2, disque supérieur).
Tout en fixant le disque inférieur à l'aide du crochet de
fixation et en tournant le disque supérieur à la main.
6. Raccorder le microrupteur.
7. Remettez le couvercle du boîtier en place et le visser sur le
boîtier.
8. Serrez les vis à la main.
