38 PositionMaster EDP300 REGULATEUR DE POSITION NUMERIQUE | CI/EDP300-FR REV. D

8 Commande

Consignes de sécurité
ATTENTION
Risque de blessure en cas de mauvais paramétrage.
De mauvais paramétrages peuvent entraîner un
fonctionnement inattendu de la vanne. Ils peuvent conduire à
des perturbations du processus et donc causer des blessures.
• Avant de remettre en service un régulateur de position
déjà paramétré à un autre emplacement, réinitialisez
toujours l'appareil aux réglages d'usine.
• Ne lancez jamais d'alignement automatique avant d'avoir
réinitialisé l'appareil aux réglages d'usine !
Si vous n'êtes pas certain qu'une utilisation en toute sécurité est
possible, mettez l'appareil hors tension et empêchez toute mise
en marche involontaire.
Paramétrage de l'appareil
L'afficheur ACL dispose de touches de commande permettent de
commander l'appareil avec le couvercle du boîtier ouvert.
Change from two to one column

Navigation dans les menus

1
2
5
Quitter
1 Touches de commande pour la
navigation dans les menus
2 Affichage du nom du menu
3 Affichage du numéro de menu

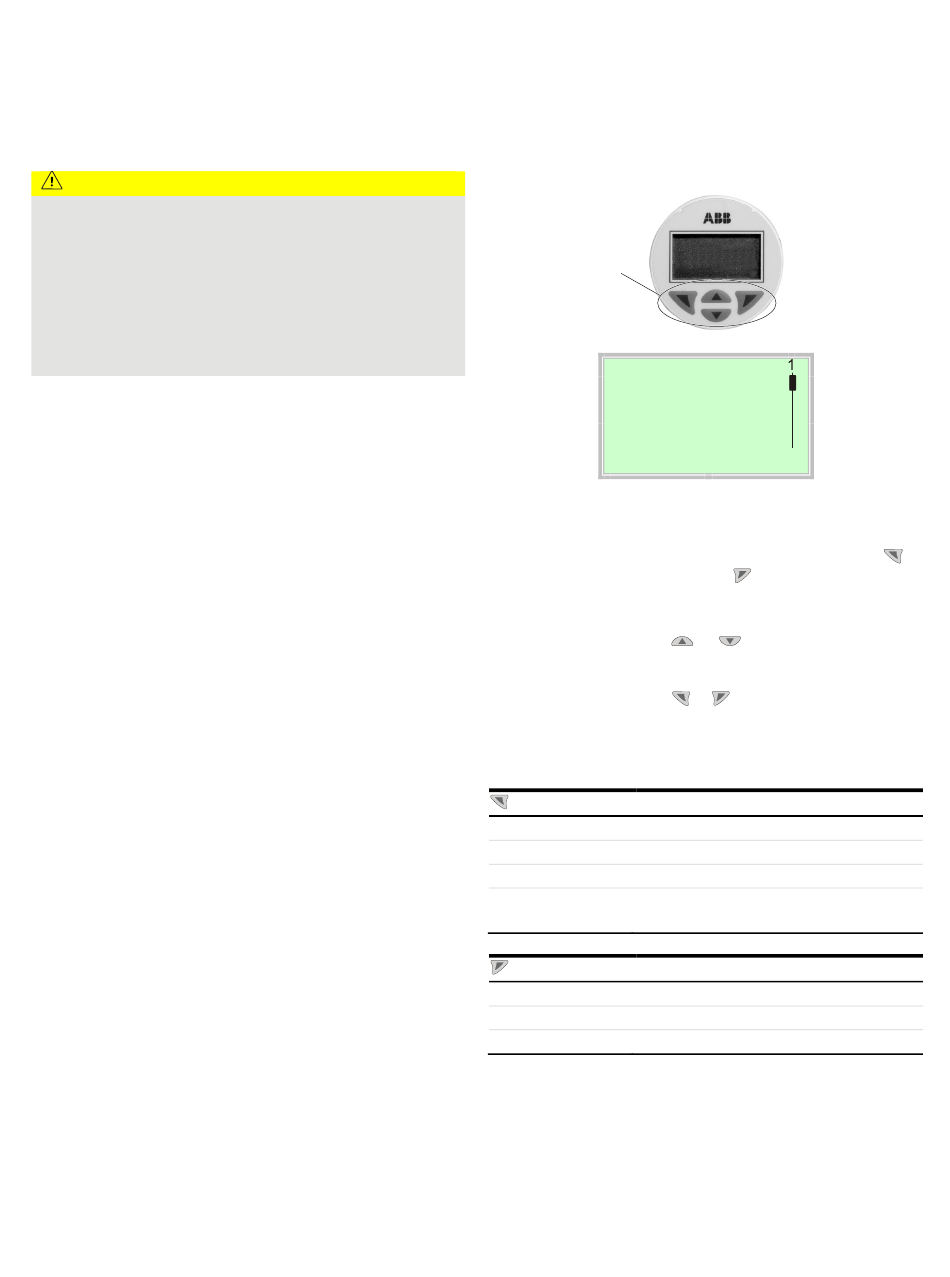

Figure 27 : Affichage LCD (exemple)
Les touches de commande
menu ou de sélectionner un chiffre ou un caractère dans la valeur
d'un paramètre.
Les touches de commande
fonction active 5 s'affiche sur l'affichage LCD.
Fonctions des touches de commandes
Signification
Quitter Quitter le menu
Retour Quitter un sous-menu
Annuler Annuler une saisie de paramètre
Suivant Sélectionner le chiffre suivant pour la saisie de
valeurs numériques et alphanumériques
Signification
Sélect Sélectionner un sous-menu / paramètre
Modifier Modifier un paramètre
OK Enregistrer le paramètre saisi
M10145-01
Menu 3
4
5
Sélect
4 Marquage pour l'affichage de la
position relative au sein du menu
5 Affichage de la fonction courante
des touches de commande
ou permettent de parcourir le
et ont diverses fonctions. La
et
