... Montage mécanique
Position de la goupille
Vous pouvez monter fixement la goupille destinée au
mouvement du levier de potentiomètre sur le levier lui-même ou
sur la tige de vanne. En fonction du montage, la goupille décrit
un cercle ou un mouvement linéaire par rapport au pivot du levier
de potentiomètre lorsque la vanne est en mouvement.
Sélectionnez dans le menu HMI la position de boulon choisie
pour une linéarisation optimale. Le réglage par défaut est le
suivant :
1
5
1 Levier de potentiomètre
2 Goupille
3 Tige de soupape

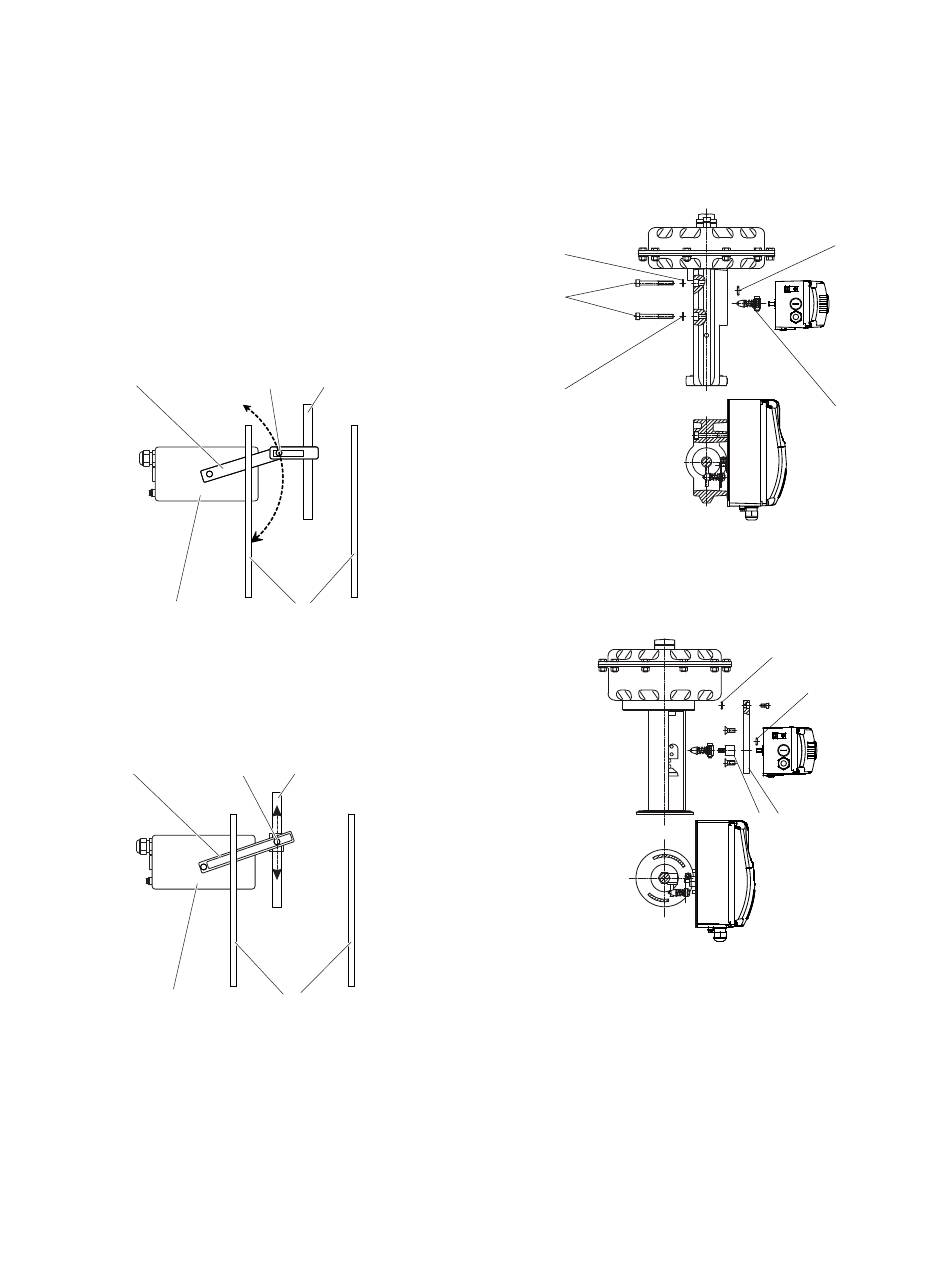

Figure 11 : Goupille sur le levier (vue de l'arrière)
1
5
1 Levier de potentiomètre
2 Goupille
3 Tige de soupape
Figure 12 : Goupille sur la vanne (vue de l'arrière)
2 3
4
M11031
4 Lanterne de soupape
5 Régulateur de position
2 3
4
M11032
4 Lanterne de soupape
5 Régulateur de position
Montage sur soupape de réglage
1
2
1
1 Rondelles
2 Vis
Figure 13 : Montage intégré sur soupape de réglage
1 Joint torique
2 Plaque d'adaptation
Figure 14 : Montage intégré sur soupape de réglage avec une plaque d'adaptation
3
4
M10128-01
3 Joint torique
4 Levier
1
1
23
M10129-01
3 Adaptateur
