Raccordement à l'appareil - EDP300 Control Unit pour capteur de course distant
M 20 mm /
NPT 1/2"
3
1 Bornes de raccordement pour capteur de course distant
2 Capteur de course séparé

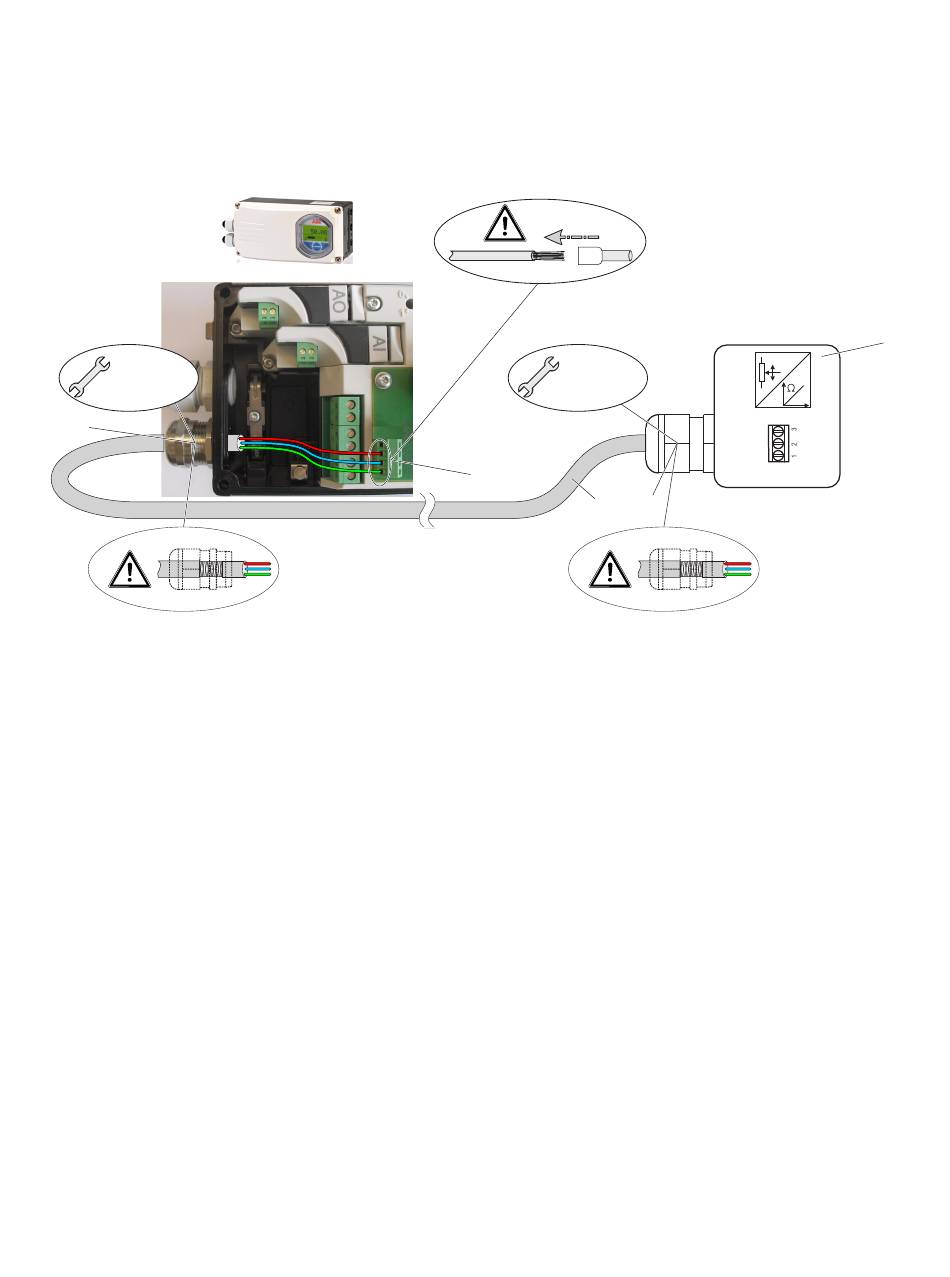

Figure 23 : Raccordement de l'EDP300 Control Unit et du capteur de course distant (exemple)
Change from one to two columns
Dans la version « EDP300 pour capteur de course distant », le
régulateur de position est livré sans le capteur de course.
L'EDP300 Control Unit comprend les composants électroniques,
pneumatiques, ainsi que, le cas échéant, les options suivantes :
• Détection de course analogique
• Détection de course numérique
• Module d'arrêt d'urgence
• Entrée universelle
Il est possible de raccorder n'importe quel capteur de course (4 à
80 kΩ).
M 20 mm /
NPT 1/2"
1
4 3
3 Presse-étoupe CEM
4 Câble de raccordement blindé
Spécification de câble
Pour le raccordement de l'EDP300 Remote Sensor, utilisez un
câble des spécifications suivantes :
• 3 brins, section 0,5 à 1,0 mm²
• blindé, couvert à au moins 85 %
• Plage de température jusqu'à au moins 100 °C (212 °F)
Les presse-étoupes utilisés doivent être homologués pour une
plage de température allant jusqu'à au moins 100 °C (212 °F). Les
presse-étoupe ont besoin d'un accueil pour le blindage et
également d'un soulagement de traction pour le câble.
ABB propose des câbles et des presse-étoupes appropriés, avec
homologation DNV_GL pour la version télécommandée de
EDP300.
