E n t r e t i e n d u l e v i e r C o d e ™ R
P i è c e s e t o u t i l s r e q u i s p o u r l ' e n t r e t i e n
Pièces
• Pièces internes pour levier Guide™ - R/RE / DB5™ / Code R - Qté 1
• Kit pour raccord de durite de frein à disque hydraulique (avec
1 raccord cannelé fileté et 1 olive de compression rouge) Qté 1 -
Stealth-a-majig™
Accessoires de sécurité et de protection
• Chiffons propres et non pelucheux
• Gants en nitrile
• Récipient pour recueillir l'huile
• Lunettes de sécurité
Lubrifiants et liquides
• Alcool isopropylique
• Loctite® Blue 242®
• Liquide de frein DOT 5.1 SRAM® High-Performance. Si vous n'avez
pas de liquide SRAM, veillez à n'utiliser que du liquide de frein
DOT 5.1 ou 4.
• Graisse SRAM ou AVID® DOT. Dans le cas où de la graisse SRAM ou
AVID DOT ne serait pas disponible, veillez à n'utiliser qu'une graisse
compatible DOT.

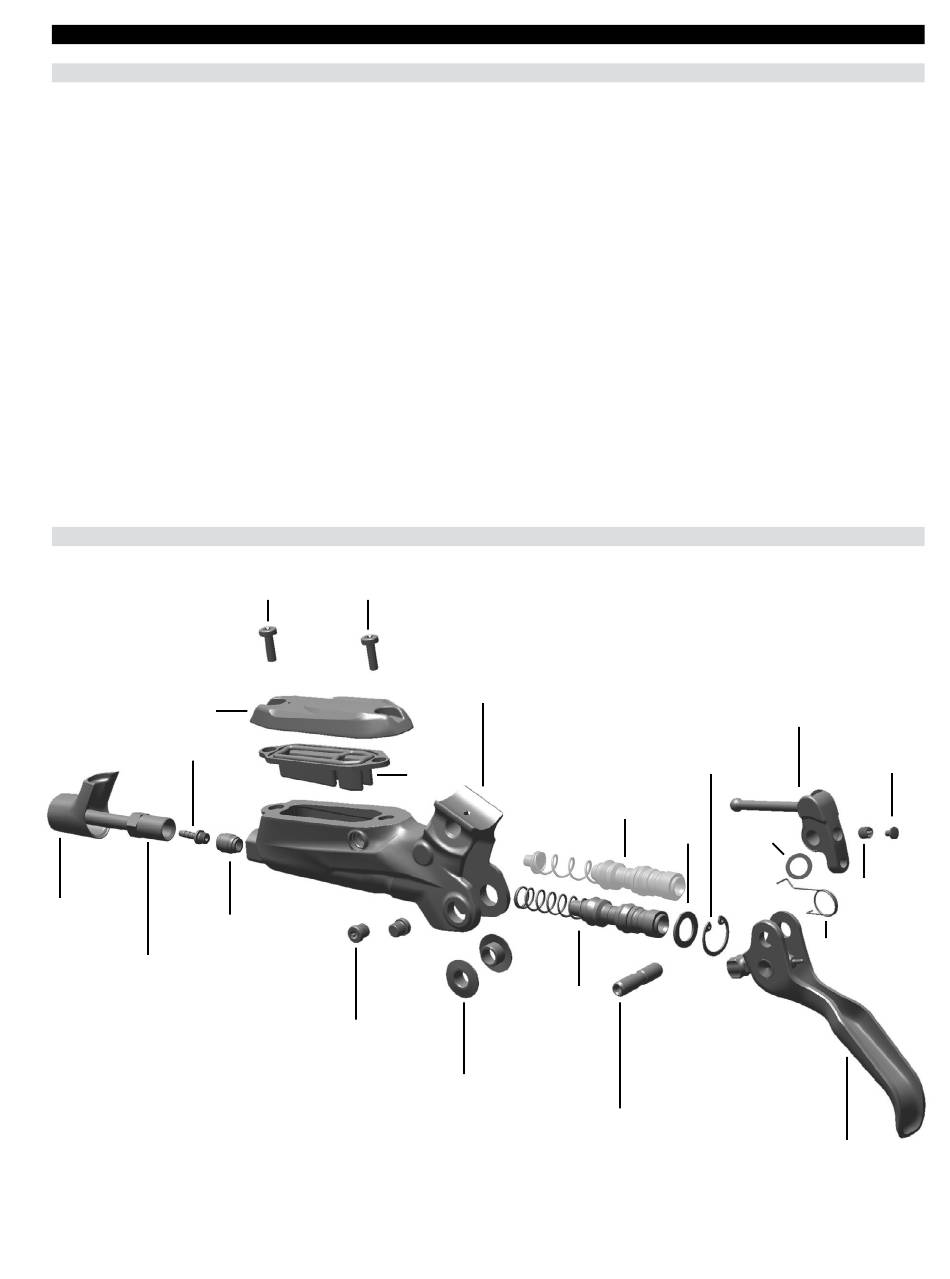

V u e é c l a t é e d u l e v i e r C o d e R
Capuchon du réservoir
Raccord cannelé de la durite
Soufflet de
la durite
Olive de compression
Écrou de compression
Vis de l'orifice de purge (2)
Boulons du réservoir
Vessie
Douilles de la poignée du levier (2)
Outils de base
• Clés hexagonales de 2 mm et 4 mm
• Pince à bec fin
• Pointe avec bout à angle droit
• Clés TORX® T8, T10 et T25
• Douilles TORX T8 et T10
• Clé pour écrous coniques de 8 mm
• Clé à douille articulée de 8 mm pour écrous coniques
• Clé dynamométrique
Corps du levier
Anneau élastique
Unité du piston
(Stealth-a-majig™- OEM)
Rondelle
Unité du piston
Clavette du pivot
Tige poussoir/came
Cheville de fixation
Rondelle
Boulon de
maintien
Ressort de retour
du levier
Poignée du levier
Entretien du levier Code™ R 31
