Entretien Du Levier; Pièces Et Outils Requis Pour L'entretien; Vue Éclatée Du Guide Rsc - SRAM Guide RSC Manuel D'entretien

E n t r e t i e n d u l e v i e r
P i è c e s e t o u t i l s r e q u i s p o u r l ' e n t r e t i e n
Pièces
• Pièces internes du levier Guide Ultimate/RSC / Code RSC
Accessoires de sécurité et de protection
• Lunettes de sécurité
• Gants en nitrile
• Récipient pour recueillir l'huile
• Chiffon propre et non pelucheux
Lubrifiants et liquides
• Alcool isopropylique
• Loctite Threadlocker Blue 242
• Liquide de frein DOT 5.1 SRAM High-Performance. Si vous n'avez pas
de liquide SRAM, veillez à n'utiliser que du liquide de frein DOT 5.1
ou 4.
• Graisse SRAM ou AVID DOT. Dans le cas où de la graisse SRAM ou
AVID DOT ne serait pas disponible, veillez à n'utiliser qu'une graisse
compatible DOT.

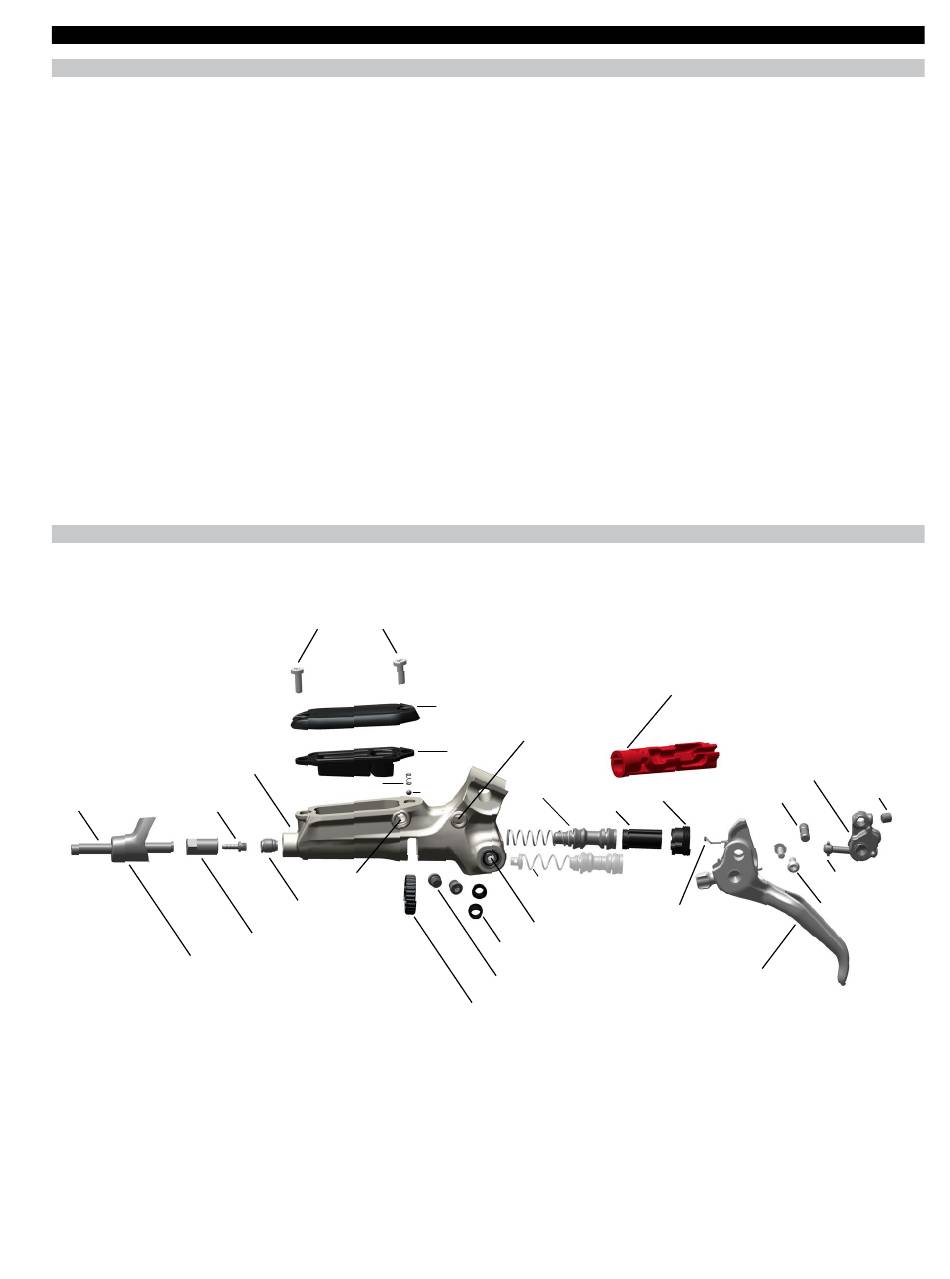

V u e é c l a t é e d u G u i d e R S C
Corps du levier
Raccord cannelé
de la durite
Durite
Soufflet de la durite
Boulon du réservoir
Bille de
Ressort de détente
détente
Orifice de purge
Olive de compression
Écrou de compression
Outils de base
• Pince à bec fin
• Pointe avec bout à angle droit
• Clés TORX T8, T10 et T25
• Douilles TORX T8 et T10
• Clé à douille articulée de 8 mm pour écrous coniques
• Clés hexagonales de 2 mm et 4 mm
• Clé dynamométrique
Outils SRAM
• Outil de montage des pièces internes pour levier
Guide Ultimate/RSC / Code RSC
Capuchon du réservoir
Orifices pour pivot
SwingLink
Vessie
Unité du piston
Coupleur
Unité du piston
(Stealth-a-majig- OEM)
Ressort de retour du levier
Orifices pour pivot du levier
Douilles SwingLink (2)
Vis de l'orifice de purge (2)
Molette de réglage du point de contact
Outil de montage des pièces
internes pour levier
SwingLink
Clavette du
Cannelé
pivot
SwingLink
push rod
Boulons du pivot
du levier
Poignée du levier

Entretien du levier

Boulon de
maintien
16
