Installation
1 Interrupteur principal
2 Disjoncteur de protection de ligne

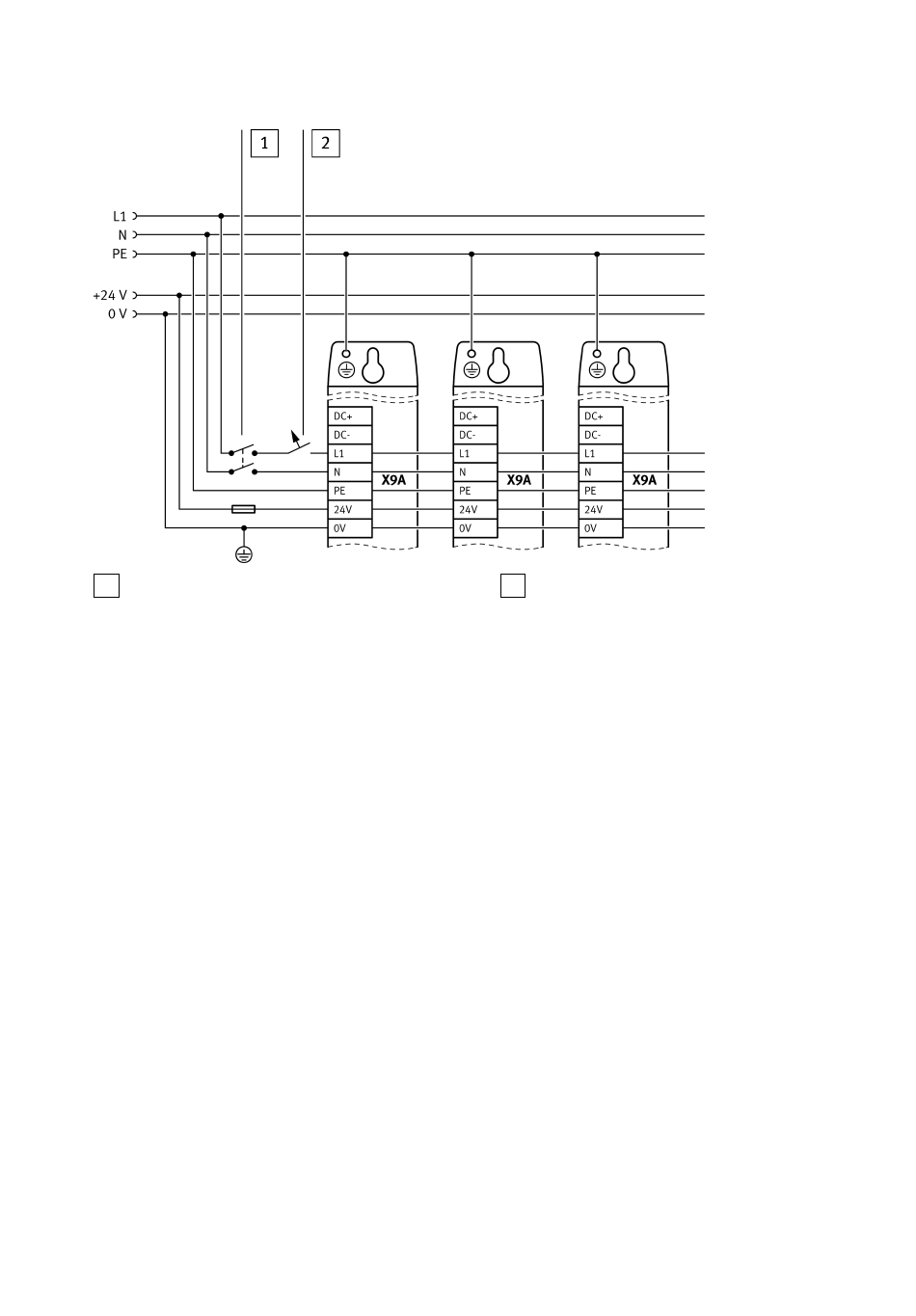

Fig. 26 Câblage transversal sans couplage du circuit intermédiaire
Câblage transversal avec couplage du circuit intermédiaire
Tous les contacts du raccord [X9A] sont raccordés transversalement. Le premier appareil est connecté
à la source de tension. Il est possible de raccorder des appareils monophasés avec la même classe de
puissance et des appareils monophasés avec différentes classes de puissance. Si l'alimentation lo-
gique 24 V utilisée un courant de sortie nominale de > 25 A, un fusible est nécessaire. Type de protec-
tion : coupe-circuit à fusible « à action retardée » ou disjoncteur à « caractéristique C »
