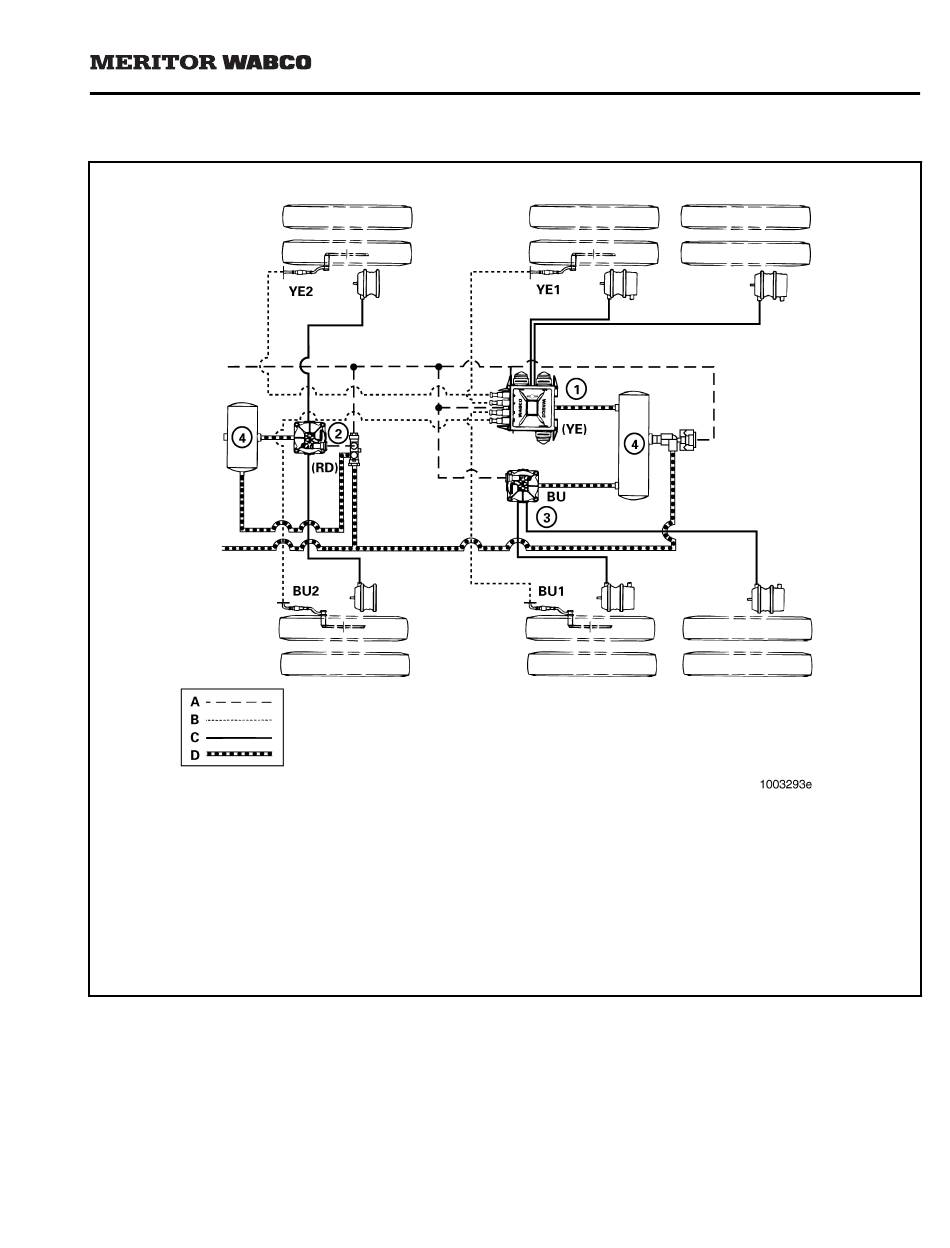

Schéma d'une configuration de freinage ABS 4S/3M pour semi-remorques
Figure 4.7
A
service/commande
B
câbles de capteur
C
service aux freins (conduites d'alimentation)
D
de secours/alimentation d'air
1
module de commande électronique/modulateur (YE)
2
modulateur externe (RED)
3
modulateur externe (BU)
4
réservoirs d'air
Applications :
r Essieu tandem avec essieu relevable
r Semi-remorque à trois essieux
r Semi-remorque avec essieu relevable
r Remorque (semi-remorques avec timon
d'attelage)
Configurations du système
REMARQUE
Les capteurs peuvent être installés sur n'importe
quel essieu, dépendamment de la suspension et
d'autres caractéristiques du véhicule.
Section 4
Page 17
