6.
Si l'ensemble est remplacé sous garantie, il doit être
retourné au constructeur de la semi-remorque.
Comment installer l'ensemble module
de commande électronique/
modulateur
REMARQUE
L'ensemble module de commande électronique/
modulateur est muni de capuchons de protection noirs
pour chacun des connecteurs de capteur.
Si aucun câble n'est branché à un connecteur de
capteur, le capuchon noir doit demeurer en place pour
empêcher toute pénétration d'impuretés ou de
contaminants. Voir la figure 6.4 .

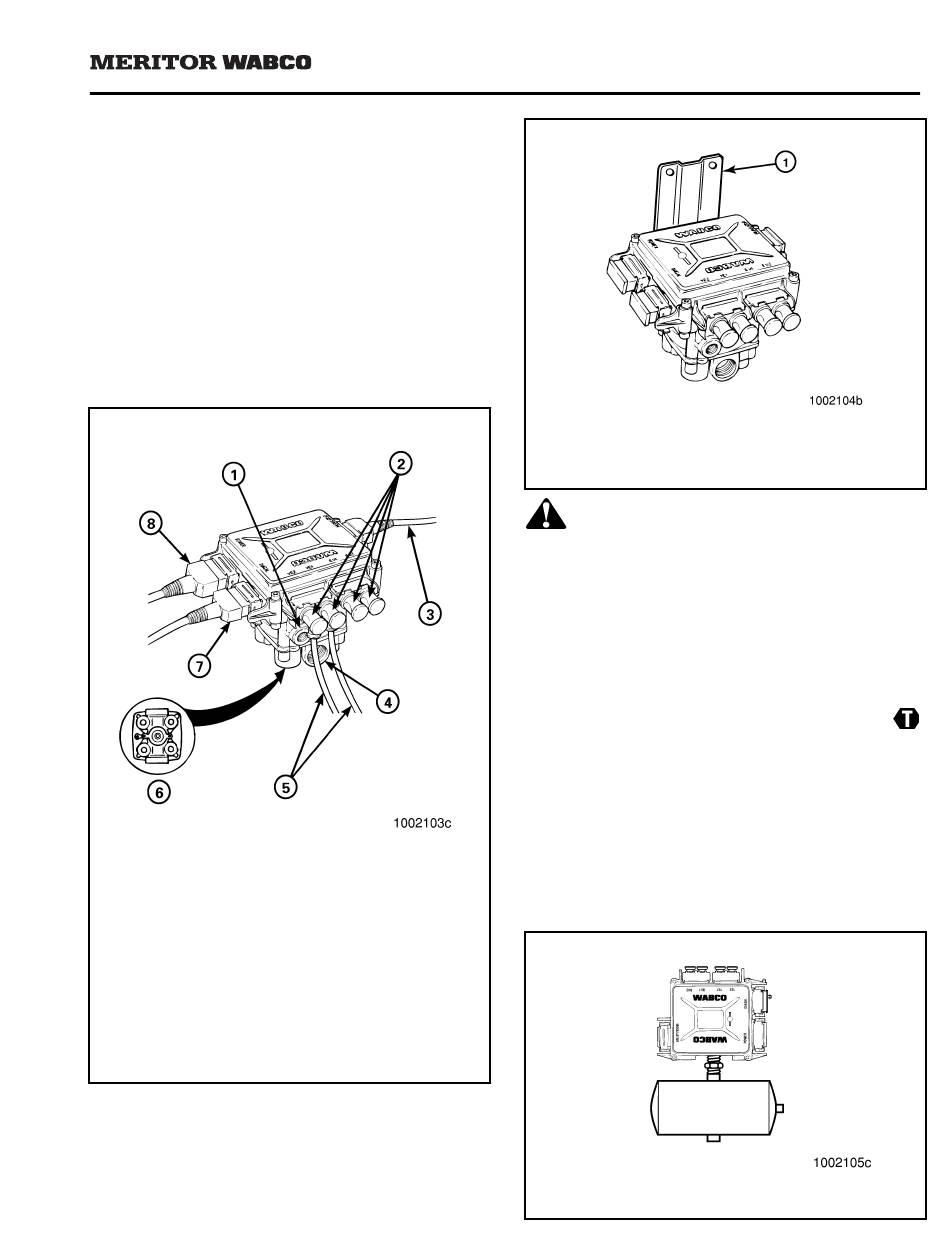

Figure 6.4
1
Orifice de commande (orifice 4)
2
Capuchons de protection noirs en place sur les
connecteurs inutilisés
3
Câble du modulateur externe
4
Orifice d'alimentation (orifice 1)
5
Câbles des capteurs
6
Orifice 2 (au choix)
7
Câble de diagnostic (si ainsi équipé)
8
Câble d'alimentation
*
Boucher l'orifice inutilisé. Utiliser l'orifice
d'alimentation avant pour un montage sur
support. Utiliser l'orifice d'alimentation arrière
pour un montage sur mamelon.
Remplacement d'un composant
Figure 6.5
1
Support de montage
Boucher l'orifice inutilisé.
ATTENTION
Par respect des normes de sécurité et dans le but d'éviter de
graves blessures corporelles et l'endommagement de
composants, il est impératif d'utiliser un mamelon fileté de
nomenclature 80 (3/4 po NPT) pour installer le modulateur
sur le réservoir d'air renforcé.
1.
Installer l'ensemble module de commande
électronique/modulateur sur le véhicule :
a.
Montage sur support : utiliser deux boulons de
3/8 po de classe 8 munis d'écrous trilobés
pour fixer l'ensemble au support. Serrer
les écrous à un couple de 18-lb pi (24 N•m).
Boucher l'orifice inutilisé (orifice 1). Se
reporter à la figure 6.5.
b.
Montage sur le mamelon du réservoir : visser
l'ensemble module de commande électronique/
modulateur sur le réservoir à l'aide d'un
mamelon fileté de nomenclature 80 (3/4 po
NPT). Serrer solidement en prenant soin
d'orienter l'orifice d'échappement vers le bas.
Ne pas trop serrer.
Boucher l'orifice inutilisé (orifice 1). Se
reporter à la figure 6.6.
Figure 6.6
Boucher l'orifice inutilisé.
Section 6
Page 29
