M.blue plus Instruments
tationseinheit ist vom Hersteller auf 20
cmH 2 O voreingestellt.
Der Öffnungsdruck der verstellbaren Dif-
ferenzdruckeinheit des proGAV 2.0 kann
vor oder nach der Implantation verän-
dert werden. Der Öffnungsdruck der Dif-
ferenzdruckeinheit ist vom Hersteller auf
5 cmH 2 O voreingestellt.
Um eine Verstellung der Öffnungs-
drücke vorzunehmen, müssen folgend
beschriebene Schritte ausgeführt wer-
den:
1. Lokalisierung
Wird der M.blue plus Kompass aufge-
klappt, wird ein kreisförmiger Ausschnitt
sichtbar, durch den man mit dem Zei-
gefinger das Ventil am Kopf des Patien-
ten möglichst zentriert lokalisieren kann
(Abb. 6).

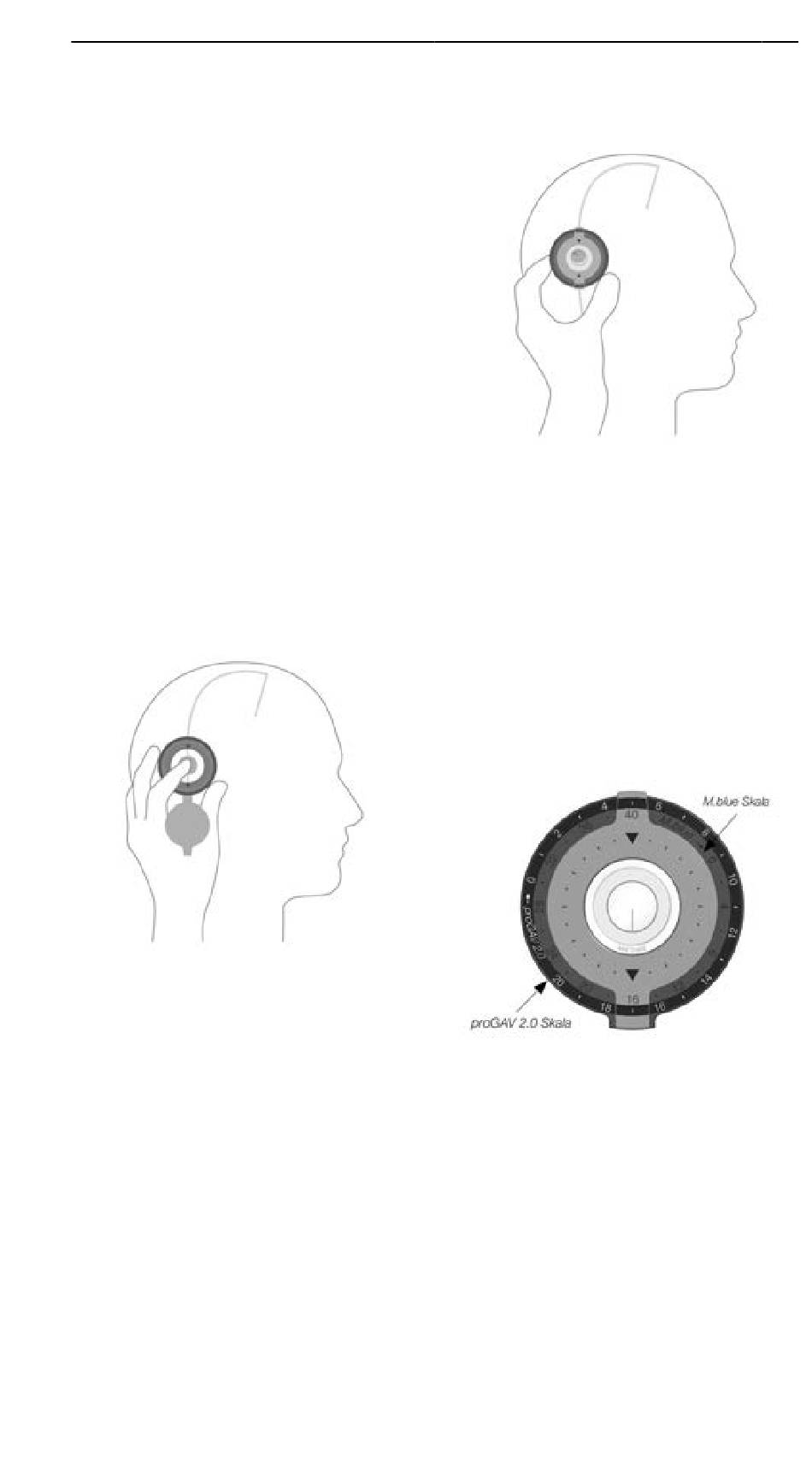

Abb. 6: Lokaliseren des Ventils mit dem
M.blue plus Kompass
Die Richtungsmarkierungen zeigen die
Flussrichtung an.
2. Prüfvorgang
Um die eingestellte Druckstufe zu ermit-
teln, wird anschließend der Kompass
wieder zugeklappt. Der Schwimmer
sollte nun durch Bewegen des Instru-
mentes in der dafür vorgesehenen kreis-
runden Markierung zentriert werden
(Abb. 6). Ist der Schwimmer zentriert,
kann der aktuell eingestellte Öffnungs-
druck der Differenzdruckeinheit (pro-
GAV 2.0) bzw. der Gravitationseinheit
GEBRAUCHSANWEISUNG | DE
(M.blue) über die Strichmarkierung am
Schwimmer abgelesen werden (Abb. 7).
Abb. 7: Ermittlung der Druckstufe mit
dem M.blue plus Kompass
Auf dem Skalenring befinden sich zwei
Skalen. Für den Öffnungsdruck der
verstellbaren Differenzdruckeinheit des
proGAV 2.0 gilt der grau hinterlegte Ein-
stellbereich von 0 bis 20 cmH 2 O auf der
äußeren Skala. Für den Öffnungsdruck
der Gravitationseinheit des M.blue gilt
der blau markierte Einstellbereich von 0
bis 40 cmH 2 O der inneren Skala.
Abb. 8: Außen: Skala der Differenz-
druckeinheit des proGAV 2.0 von 0 bis
20 cmH 2 O Innen: Skala der Gravita-
tionseinheit des M.blue von 0 bis 40
cmH 2 O (Öffnungsdruck der Differenz-
druckeinheit des proGAV 2.0 im Bild-
beispiel 17 cmH 2 O, Öffnungsdruck der
Gravitationseinheit des M.blue im Bild-
beispiel 16 cmH 2 O)
