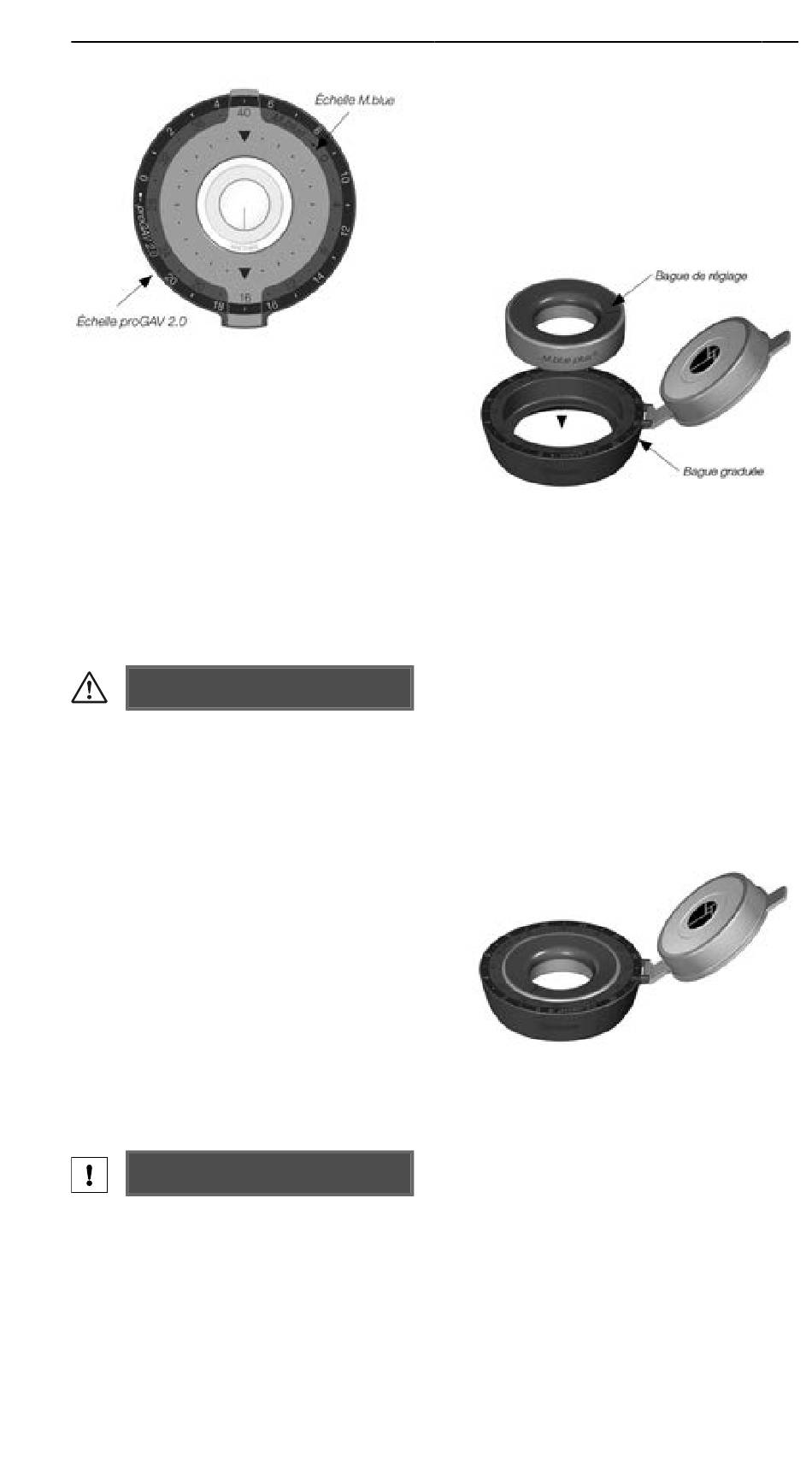

Fig. 8: Côté extérieur : Échelle intérieure
de l'unité à différentiel de pression de la
proGAV 2.0 entre 0 et 20 cmH 2 O Côté
intérieur : Échelle de l'unité opérant
par gravité de la M.blue entre 0 et 40
cmH 2 O (pression d'ouverture de l'unité
à différentiel de pression de la proGAV
2.0 sur la figure 17 cmH 2 O, ouverture de
pression de l'unité opérant par gravité de
la M.blue sur la figure 16 cmH 2 O)
AVERTISSEMENT
Il faut placer la M.blue plus Com-
pass le mieux centrée possible
sur la valve, faute de quoi il y a
risque de déterminer incorrecte-
ment la pression d'ouverture.
Le M.blue plus Compass craint les
champs magnétiques externes. Pour
empêcher des interactions indésirables,
il faut que la M.blue plus Adjustment
Ring ne se trouve pas à proximité immé-
diate de la M.blue plus Compass lors de
la détermination de la pression d'ouver-
ture. Nous recommandons une distance
d'au moins 30 cm.
REMARQUE
Les petites bulles d'air à l'in-
térieur du Compass n'affectent
pas son fonctionnement.
3. Opération d'ajustage
Pour ajuster la pression d'ouverture, on
ouvre la boussole sans toutefois modi-
MODE D'EMPLOI | FR
fier la position de la bague graduée.
Dans la bague graduée, déplacer main-
tenant la bague d'ajustage de sorte
que son trait de marquage pointe sur
la valeur souhaitée sur l'échelle de la
bague graduée (fig. 9).
Fig. 9: Mise en œuvre de la bague
d'ajustage
La plage de réglage sur fond gris entre
0 et 20 cmH 2 O sur l'échelle extérieure
s'applique à la pression d'ouverture de
l'unité à différentiel de pression ajus-
table de la proGAV 2.0. La plage de
réglage entre 0 et 40 cmH 2 O de l'échelle
intérieure bleue s'applique à la pression
d'ouverture de l'unité M.blue opérant par
gravité.
Fig. 10: Réglage de l'unité à différen-
tiel de pression de la proGAV 2.0 sur
1 cmH 2 O sur la figure et Réglage de
l'unité opérant par gravité de la M.blue
sur 32 cmH 2 O sur la figure.
