FR | MODE D'EMPLOI

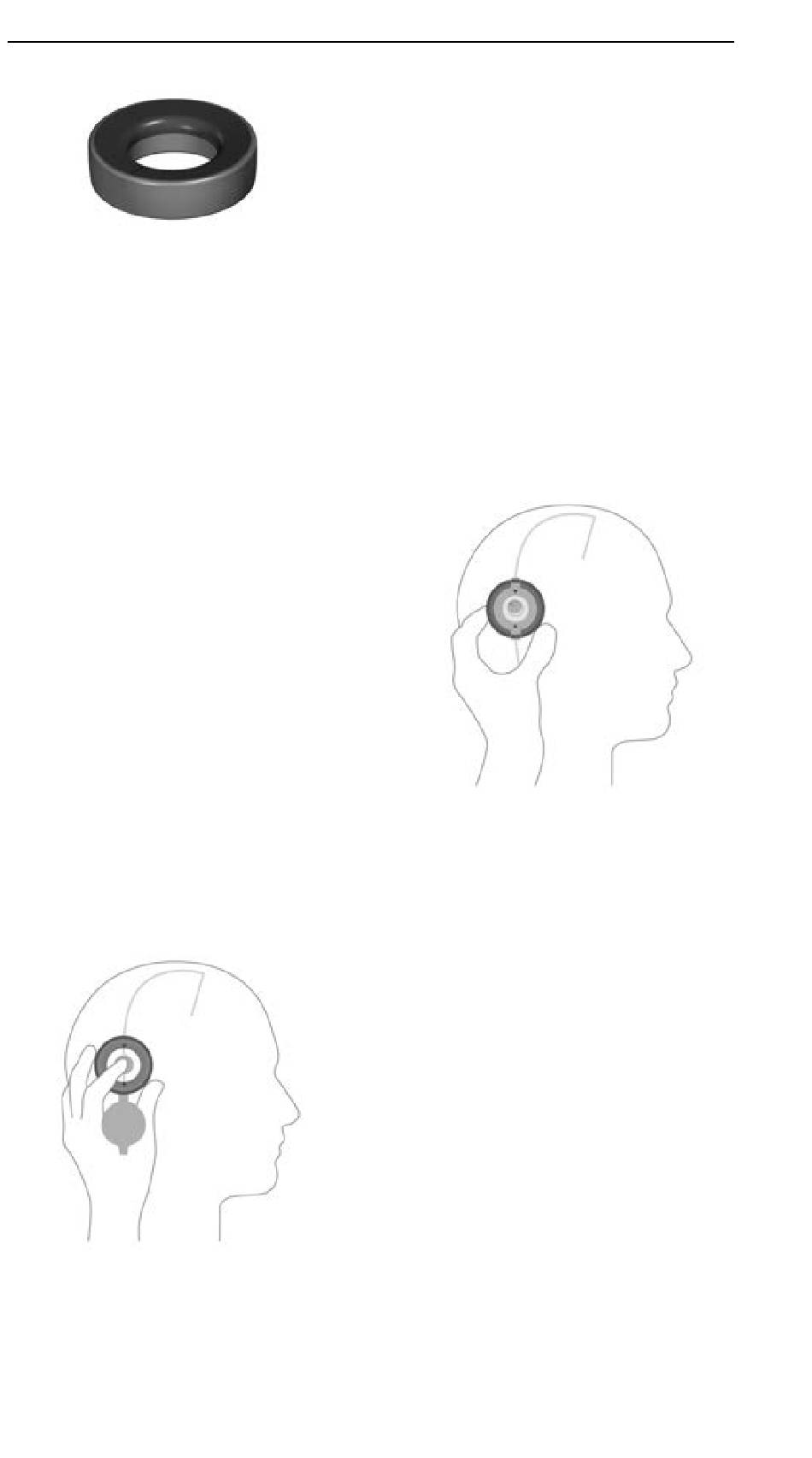

Fig. 5: M.blue plus Adjustment Ring
La pression d'ouverture de l'unité ajus-
table opérant par gravité de la M.blue
peut être modifiée avant ou après l'im-
plantation. La pression d'ouverture de
l'unité opérant par gravité a été préré-
glée par le fabricant sur 20 cmH 2 O.
La pression d'ouverture de l'unité à dif-
férentiel de pression ajustable de la pro-
GAV 2.0 peut être modifiée avant ou
après l'implantation. La pression d'ou-
verture de l'unité à différentiel de pres-
sion a été préréglée par le fabricant sur
5 cmH 2 O.
Pour modifier un préréglage des pres-
sions d'ouverture, il faut passer par les
étapes suivantes :
1. Localisation
Lorsqu'on ouvre la M.blue plus Com-
pass, une section circulaire devient
visible, qui permet avec l'index de locali-
ser la valve contre la tête du patient de
la façon la plus centrée possible (fig. 6).
Fig. 6: Localiser la valve avec la M.blue
plus Compass
32
M.blue plus Instruments
Les marquages de direction indiquent le
sens d'écoulement.
2. Opération de contrôle
Pour déterminer le niveau de pression
réglé, on referme ensuite la boussole.
Maintenant, en déplaçant l'instrument, il
faudrait centrer le flotteur dans le mar-
quage circulaire à cet effet (fig. 6). Si
le flotteur est centré, la pression d'ou-
verture actuellement réglée de l'unité à
différentiel de pression (proGAV 2.0) et/
ou de l'unité opérant par gravité (M.blue)
peut être lue via le trait de marquage sur
le flotteur (fig. 7).
Fig. 7: Déterminer le niveau de pression
avec la M.blue plus Compass
Sur la bague graduée se trouvent deux
échelles. La plage de réglage sur fond
gris entre 0 et 20 cmH 2 O sur l'échelle
extérieure correspond à la pression
d'ouverture de l'unité à différentiel de
pression ajustable de la proGAV 2.0.
La plage de réglage marquée en bleue
entre 0 et 40 cmH 2 O de l'échelle inté-
rieure s'applique à la pression d'ouver-
ture de l'unité opérant par gravité de la
M.blue.
