Combi D 6
1 2
5
6
4
15
Inhaltsverzeichnis
Verwendete Symbole ............................................................ 2
Funktionsbeschreibung .................................................... 2
Verwendungszweck .............................................................. 3
Sicherheitshinweise .......................................................... 3
Wichtige Bedienungshinweise ........................................ 3
Kraftstoffversorgung ........................................................ 3
Kraftstoffqualität ................................................................... 3
Kraftstoff bei tiefen Temperaturen ........................................ 3
Gebrauchsanweisung
Bedienteil ............................................................................. 4
Raumthermostat ................................................................ 4
FrostControl ........................................................................ 4
Schließen des Ablassventils .................................................. 4
Automatisches Öffnen des Ablassventils ............................. 4
Manuelles Öffnen des Ablassventils ..................................... 4
Erstinbetriebnahme ........................................................... 4
Befüllen der Kraftstoffleitungen ............................................ 4
Inbetriebnahme .................................................................. 5
Sommerbetrieb ................................................................... 5
Winterbetrieb ...................................................................... 5
Ausschalten ........................................................................ 5
Rote / gelbe LED „Störung" .............................................. 5
Füllen des Boilers ............................................................... 5
Entleeren des Boilers ......................................................... 6
Wartung ............................................................................... 6
Sicherungen ........................................................................ 6
Entsorgung .......................................................................... 6
Technische Daten ............................................................... 6
Abmessungen ....................................................................... 6
Fehlersuchanleitung .......................................................... 7
Zubehör ................................................................................ 8
Konformitätserklärung ...................................................... 9
Truma Hersteller-Garantieerklärung ............................... 9
2
3

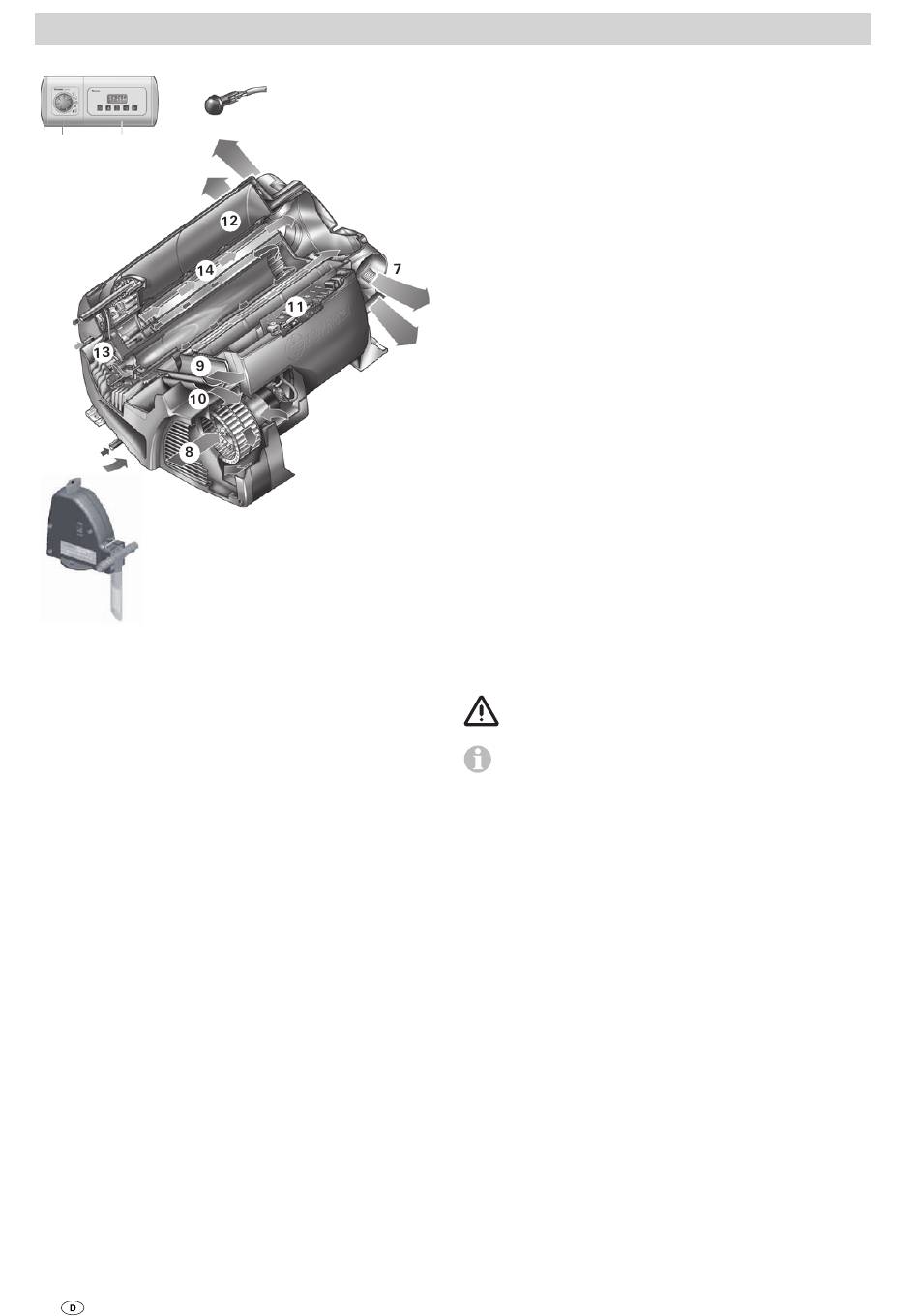

1 Bedienteil
2 Zeitschaltuhr ZUCB (Zubehör)
3 Raumtemperaturfühler
4 Kaltwasseranschluss
5 Warmwasseranschluss
6 Kraftstoffanschluss
7 Warmluftaustritte
8 Umluftansaugung
9 Abgasabführung
10 Abluftabführung
11 Elektronische S teuereinheit
12 Wasserbehälter (10 Liter)
13 Brenner
14 Wärmetauscher
15 FrostControl ( Sicherheits-/Ablassventil)

Verwendete Symbole

Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.

Funktionsbeschreibung

Die Dieselheizung Combi D ist eine Warmluftheizung mit
integriertem Warmwasserboiler (10 Liter Inhalt). Der Brenner
arbeitet gebläseunterstützt, dadurch ist eine einwandfreie
Funktion auch während der Fahrt sichergestellt.
Mit der Heizung kann im Winterbetrieb der Raum beheizt
und gleichzeitig Wasser erwärmt werden. Wird nur Warm-
wasser benötigt, ist dies im Sommerbetrieb möglich.
- Im Sommerbetrieb erfolgt die Aufheizung des Wasserin-
haltes in der kleinsten Brennerstufe. Ist die Wassertempera-
tur erreicht, schaltet der Brenner ab.
- Im Winterbetrieb wählt das Gerät automatisch die benö-
tigte Leistungsstufe entsprechend der Temperaturdifferenz
zwischen der am Bedienteil eingestellten und gegenwär-
tigen Raumtemperatur. Bei gefülltem Boiler wird das Was-
ser automatisch mitgeheizt. Die Wassertemperatur ist von
der gewählten Betriebsart und der Heizleistungsabgabe
abhängig.
Bei Temperaturen von ca. 3 °C am automatischen Sicher-
heits-/Ablass ventil FrostControl öffnet dieses und entleert
den Boiler.
