Nota: la placa frontal de la caja ingletadora se debe ajustar de modo
que pase cerca, pero no toque la protección de la hoja cuando se
deslice a su lado durante un corte.
Ajústela aflojando las tuercas moleteadas y deslizando la placa
frontal a la posición requerida. Apriete de forma segura las tuercas
moleteadas (Fig. 33).
Nota: la caja ingletadora se puede ajustar a cualquier ángulo entre
60° a la izquierda y 60° a la derecha.
PARTE SUPERIOR DE LA MESA MULTIFUNCIÓN
Esta sierra de mesa está equipada con una parte superior de la
mesa adaptable y versátil. Los distintos ajustes se han diseñado para
ayudar a la eficiencia y la seguridad del operario.

EXTENSIONES DE MESA

La parte superior de la mesa se puede extender a los lados derecho
e izquierdo creando un valioso soporte adicional para la pieza de
trabajo al cortar tableros grandes o anchos, etc. Se pueden extender
a la vez ambos lados de la mesa o solamente un lado cuando se
requiera para el uso.
Para extender la mesa en el lado derecho:
• Tire de la palanca de bloqueo del tope guía y asegúrese de que el
tope guía se puede mover libremente.
• Alternativamente, puede ser conveniente quitar temporalmente
el tope guía de la máquina.
• Tire hacia arriba de la palanca de bloqueo de la extensión de
mesa que se encuentra debajo de la mesa, a la derecha. (Fig. 34).
• Despliegue la extensiones de mesa para proporcionar el apoyo
requerido para la pieza de trabajo.
• Empuje hacia abajo la palanca de bloqueo para bloquear la mesa
en la posición requerida.
• Vuelva a unir y/o ajuste el tope guía, según se requiera.
• Cuando se complete el corte, devuelva la mesa a su
configuración original.
Para extender la mesa en el lado izquierdo:
• Afloje los dos tornillos de bloqueo (uno en la parte delantera y
otro en la parte trasera de la máquina) debajo del lado izquierdo
de la mesa de la máquina (Fig. 35).
• Despliegue la extensiones de mesa.
• Apriete los tornillo de bloqueo.
• Cuando se complete el corte, devuelva la mesa a su
configuración original.

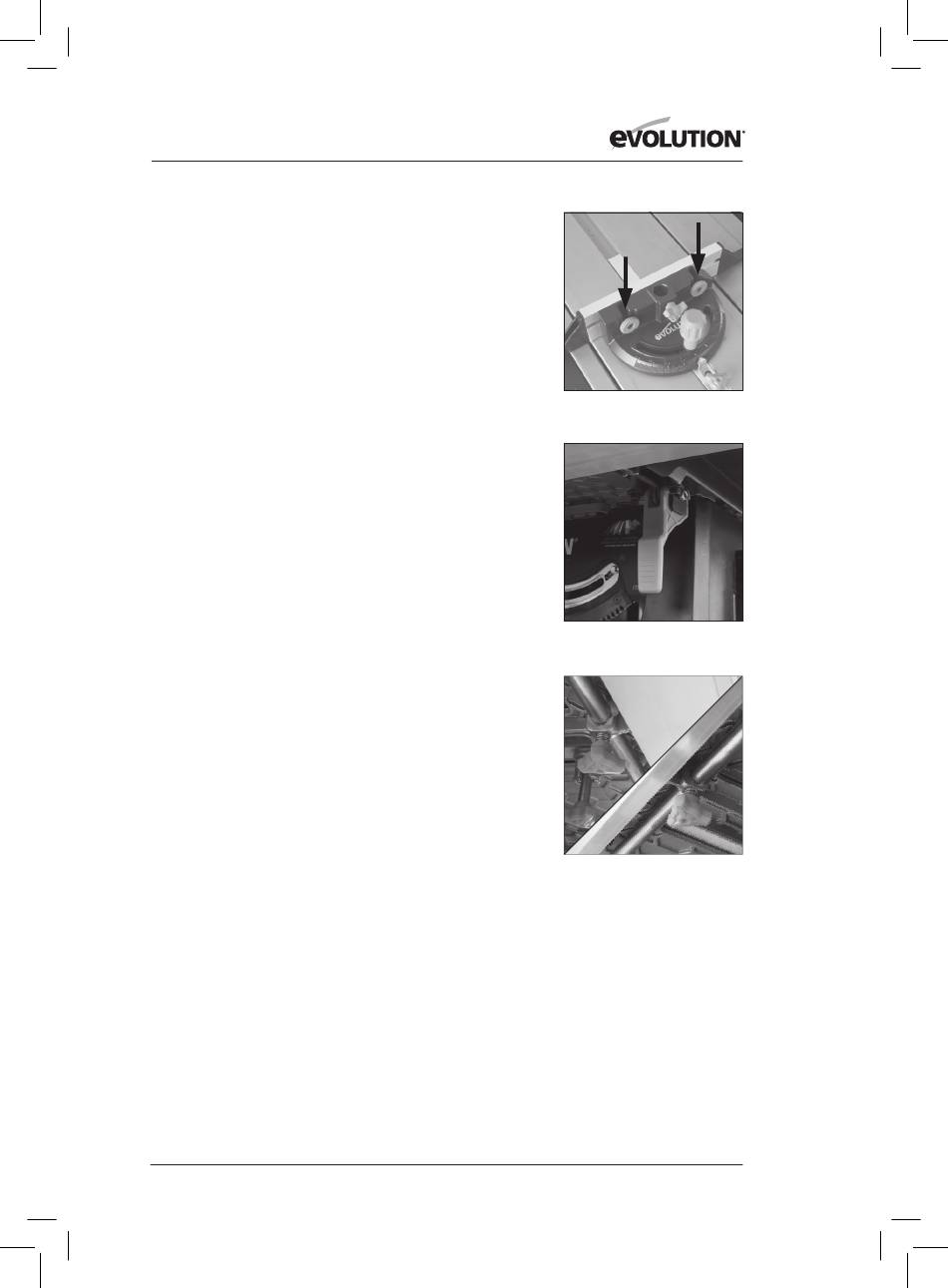

Fig. 33
Fig. 34
Fig. 35
