Doladera - Evolution RAGE5-S Instructions Originales

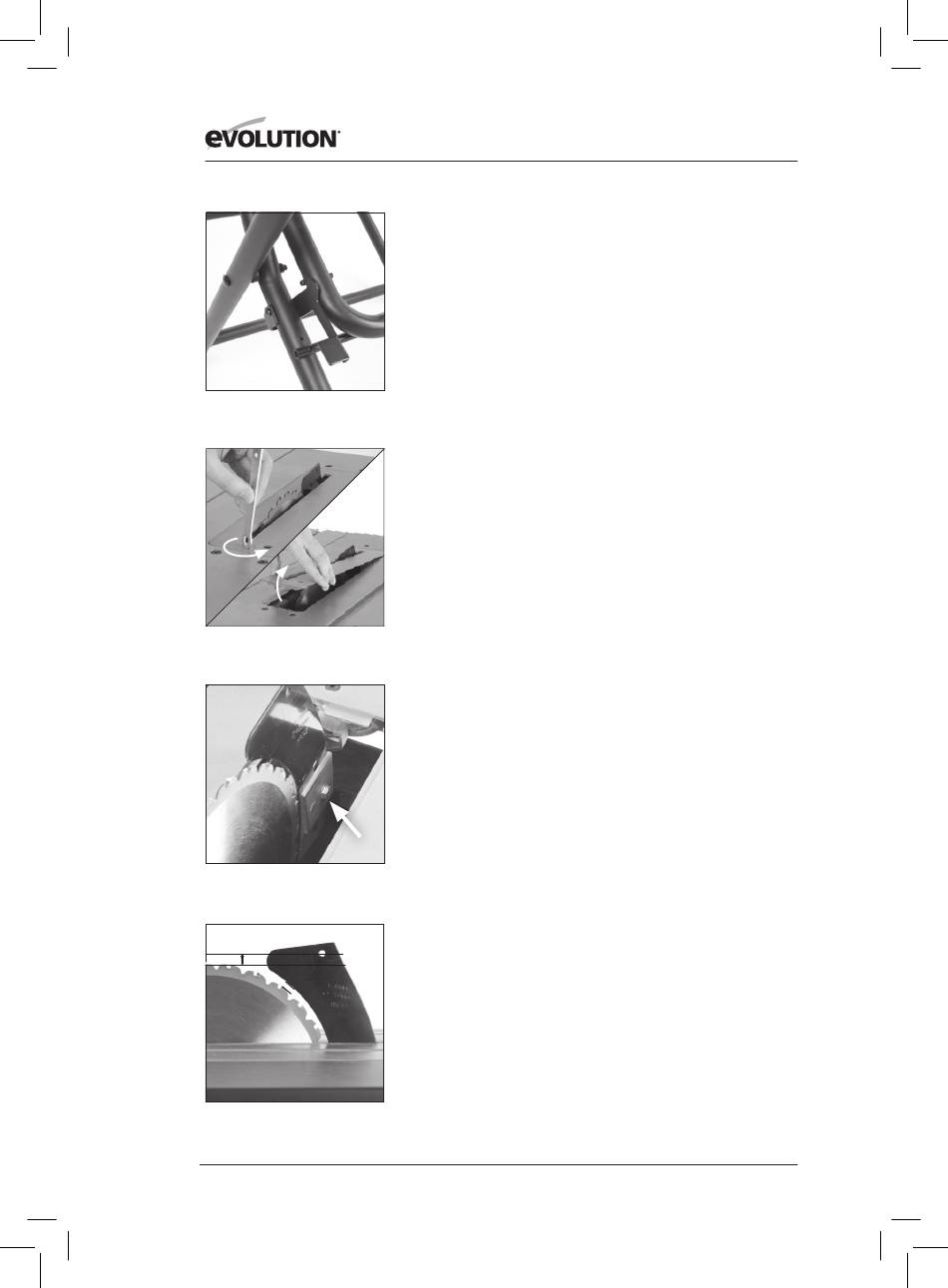

Fig. 13
1.
2.
Fig. 14
Fig. 15
10 mm
3 - 5mm
Fig. 16
Se requiere algo más de montaje para la puesta en servicio de esta
máquina.
ADVERTENCIA: esta máquina es pesada. Solicite ayuda
competente para retirar el embalaje de esta máquina.
DESPLIEGUE DE LAS PATAS
Las patas se almacenan debajo del cuerpo principal de la máquina.
• Libere el cerrojo de retención (Fig. 13).
• Despliegue las patas.
• Asegúrese de que las patas están seguras en su posición de uso.
• El cerrojo debe desplegarse y bloquear las patas de forma segura
en su posición de uso.
Nota: esta máquina es pesada. Se debe solicitar ayuda competente
para mover esta máquina. También se puede solicitar ayuda
competente para desplegar el conjunto de las patas y/o almacenar
el conjunto de las patas debajo de la máquina.
LA DOLADERA
La doladera es un componente muy importante y se debe equipar
correctamente.
La doladera tiene dos funciones:
• Evita que la pieza de trabajo se atasque cuando atraviesa la hoja.
• Proporciona un punto de conexión adecuado para la protección
de la hoja.
Para instalar y/o comprobar la doladera:
ADVERTENCIA: asegúrese de que este procedimiento solo se
efectúa con la máquina desconectada de la fuente de alimentación.
• Retire la placa de acceso de la mesa girando el tornillo de fijación
¼ de vuelta. Levante la placa de acceso de la máquina (Fig. 14).
Almacene con cuidado este componente para su uso posterior.
• Suba la hoja hasta su posición más alta, para ello consulte la
sección «SUBIR/BAJAR LA HOJA» en la página 20.
• Afloje el perno de fijación de la doladera varias vueltas y
levántelo hasta su punto más alto (Fig. 15).
• Deslice la doladera (está en una ranura para mayor comodidad)
entre la placa de fijación y el bloque de montaje (Fig. 15).
Asegúrese de que las asas que sobresalen de los bloques de
montaje engranan en la ranura de la doladera.
• Ajuste la doladera para que esté a 3 – 5 mm de la hoja de la sierra.
El orificio de montaje de la protección de la hoja en la doladera
debe estar al menos 10 mm más alto que la punta del diente.
(Fig. 16).
• Cuando se haya logrado el alineamiento correcto, apriete el
perno de fijación.
• Compruebe que la hoja de la sierra gira libremente y que los
dientes están a 3 - 5 mm de la doladera.
• Vuelva a instalar la placa de acceso de la mesa.
46
