Carter De Lame; Butée Parallèle - Evolution RAGE5-S Instructions Originales

www.evolutionpowertools.com
boulons de fixation.
• Vérifiez que la lame de la scie tourne librement et que les
dents passent à 3 - 5 mm du couteau diviseur.
• Réinstallez la plaque d'accès de la table.

CARTER DE LAME

Le carter de lame 9 de la nomenclature doit être installé sur le
couteau diviseur de l'outil.
Remarque : ne jamais utiliser l'outil sans son carter de lame en
position de service.
AVERTISSEMENT : veillez à débrancher l'outil de
l'alimentation secteur avant d'installer le carter de lame.
Pour installer le carter de lame
• Levez la lame à fond, pour découvrir entièrement le couteau
diviseur.
• La goupille de centrage du carter doit être placée à
travers le trou usiné dans le couteau diviseur, la rondelle
et le contre-écrou étant installé d'un côté. Le carter de
lame devant pouvoir monter et descendre facilement et
sans à-coups, nous vous recommandons de ne pas trop
serrer cet écrou (Fig. 17).
• Vérifiez le fonctionnement du carter de lame. Vérifiez qu'il
fonctionne bien et couvre le sommet de la lame.
• Baissez légèrement la lame et vérifiez de nouveau le
fonctionnement du carter de lame.
• Lorsque vous êtes satisfait du fonctionnement du carter de
lame sur toute la plage de réglage de la hauteur de la lame,
vérifiez qu'il fonctionne tout aussi bien lorsque la lame est
inclinée (Fig 18).
• Vérifiez que lorsque la lame est baissée à fond, le carter de
lame touche le dessus de la table.
BUTÉE PARALLÈLE
Cet outil est doté d'une butée parallèle à deux (2) éléments.
La plaque de contact de butée parallèle (14) doit être reliée à
la butée parallèle (13), à l'aide des fixations E et G.
• Insérez les boulons L à travers les trous situés sur le flanc
gauche de la butée parallèle et vissez sans le serrer l'écrou
papillon G du côté droit.
• Faites coulisser la plaque de contact de butée parallèle sur
la butée parallèle, par-dessus la tête des boulons (Fig. 19).
• Vissez les deux écrous papillon.
Pour installer la butée parallèle :
• Accrochez l'arrière du guide de butée parallèle sur le rail de
butée parallèle arrière.
• Après avoir placé la poignée en position haute, posez
l'avant de la butée parallèle sur le rail de butée parallèle
avant.

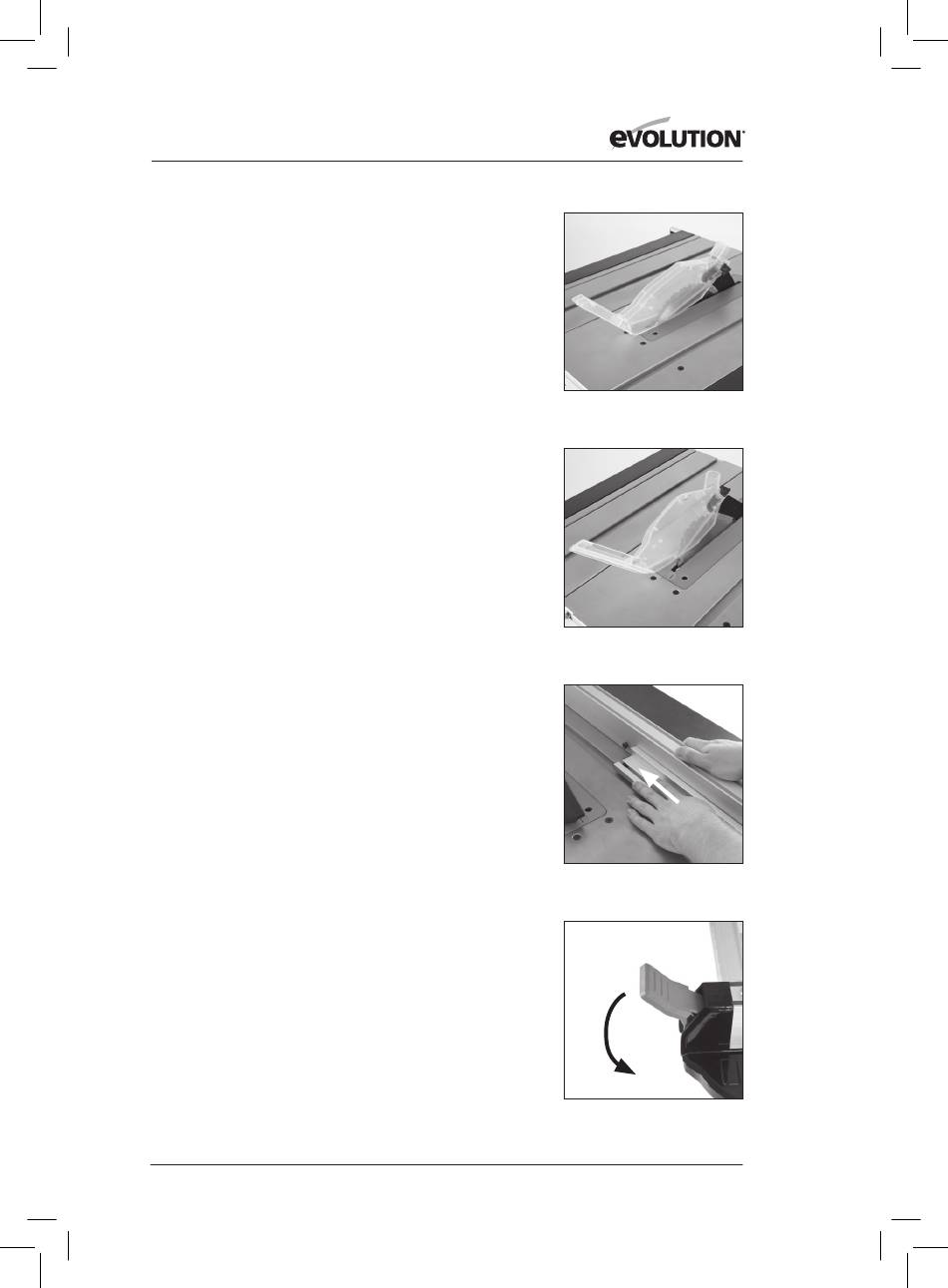

Fig. 17
Fig. 18
Fig. 19
Fig. 20
77
