Carretilla Corrediza - Evolution RAGE5-S Instructions Originales

Fig. 36
A
B
C
Fig. 37
Fig. 38
Fig. 39

CARRETILLA CORREDIZA

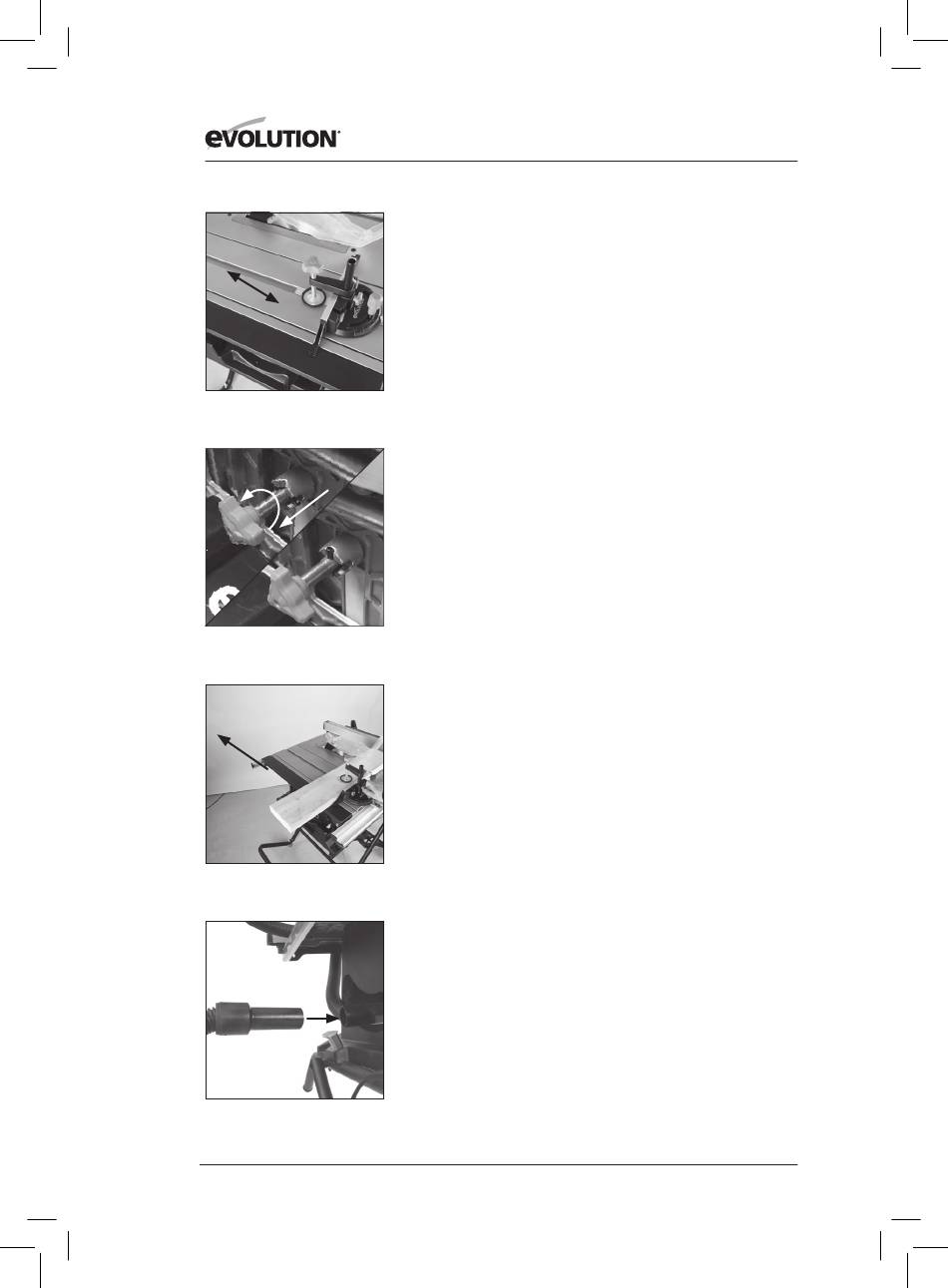

Esta máquina está equipada con una carretilla corrediza (Fig. 36) a
la izquierda de la hoja. Este accesorio puede ser especialmente útil al
hacer un corte cruzado de un material de sección pequeña, como la
sección de una caja metálica o extrusiones, etc.
Dicho material se puede sujetar a la carretilla corrediza usando la
caja ingletadora asegurada y su mordaza de sujeción. De esta forma
se mejora el control y la seguridad del operario.
El sistema de carretilla corrediza también puede ser muy útil
(cuando se usa en combinación con una caja ingletadora asegurada)
para el corte cruzado repetitivo.
PARA USAR LA CARRETILLA CORREDIZA
ADVERTENCIA: La máquina debe estar apagada, la hoja inmóvil y
la placa de cubierta del interruptor en la posición cerrada (segura)
siempre que se realicen ajustes, etc. en la máquina o la pieza de
trabajo.
Bloquee la caja ingletadora en la carretilla corrediza atornillando el
tornillo de bloqueo en el orificio de posicionamiento situado en el
borde delantero de la carretilla (Fig. 32).
Ajuste la placa frontal de la caja ingletadora para asegurar que pasa
la hoja y la protección de la hoja cuando se desplaza junto a ellas
durante un corte.
Desbloquee el pasador debajo de la carretilla corrediza tirando hacia
fuera del botón (Fig. 37 A) y girándolo 90° (Fig. 37 B), permitiendo
que descanse en su posición desbloqueada (Fig. 37 C). Usando la
caja ingletadora como un agarre, empuje suavemente la carretilla
hacia atrás para efectuar un corte (Fig. 38).
Para bloquear de nuevo la carretilla corrediza, invierta el movimiento
de desbloqueo.
FUNCIONAMIENTO BÁSICO DE LA SIERRA DE MESA
ADVERTENCIA: nunca intente realizar cortes a mano alzada en esta
máquina. use siempre la guía o valla apropiada para minimizar la
posibilidad de que la hoja se atasque y se produzca un contragolpe.
Recomendamos que la sierra de la hoja sobresalga a través del
material que se va a cortar aprox. 3 mm. Ajuste la altura de la hoja
como se describe anteriormente. esta máquina no es adecuada para
el corte de rebajes o ranuras con tope.
En caso necesario, se puede conectar una aspiradora o un
dispositivo de extracción de polvo del taller en el canal de extracción
situado en la parte trasera de la máquina (Fig. 39).
