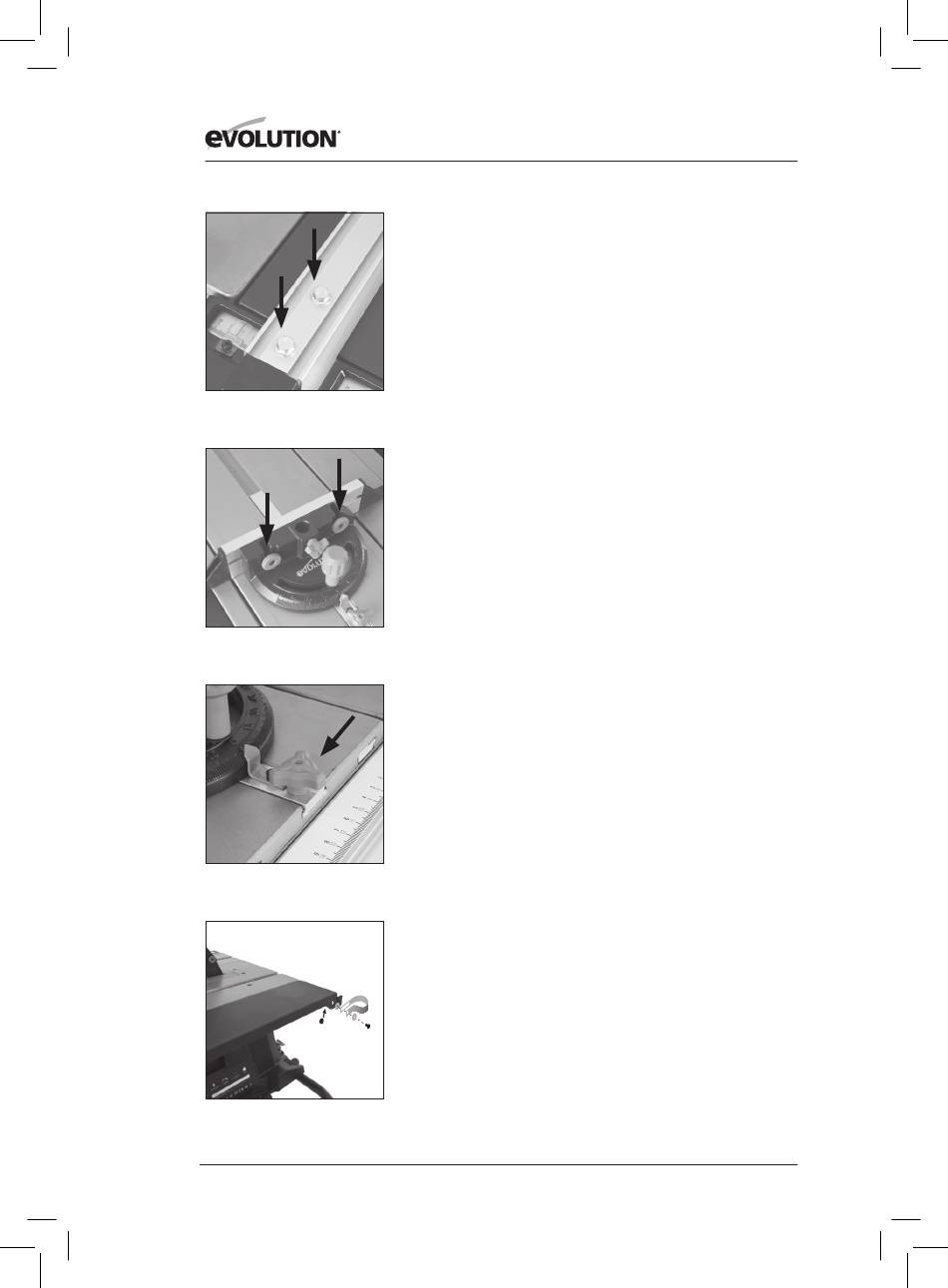

Fig. 21
Fig. 22
Fig. 23
Fig. 24
COMPROBACIÓN/AJUSTE DEL TOPE GUÍA
Cuando se haya unido el tope guía a la máquina, se debe comprobar el
tope guía para asegurarse de que está paralelo a la hoja.
• Suba la hoja a su altura máxima.
• Apoye un carril guía o similar contra la hoja.
• Suba el tope guía hasta el carril guía y compruebe si es paralelo.
• Si fuera necesario el ajuste, acceda a los dos tornillos de cabeza
hexagonal situados en el tope guía (Fig. 21).
• Afloje estos tornillos ligeramente usando una llave adecuada y
ajuste el tope guía según se requiera.
• Apriete el tope guía y vuelva a comprobarlo cuando se haya
logrado un ajuste correcto.
• Baje la hoja.
LA CAJA INGLETADORA
La caja ingletadora etiquetada como 10 tiene una placa frontal
ajustable y capacidad para una mordaza de sujeción etiquetada
como 11.
• Introduzca la mordaza de sujeción en la cavidad del cuerpo
principal de la caja ingletadora y apriete el tornillo de bloqueo.
• Fije la placa frontal de la caja ingletadora.
• Deslice los tornillos de unión a través de los dos (2) orificios en la
cara vertical de la caja ingletadora y asegúrelos en posición con
las tuercas de mariposa (Fig. 22).
• La caja ingletadora normalmente se emplea en el lado izquierdo
de la mesa y se desplaza en una ranura en T invertida en la parte
superior de la mesa.
• La caja ingletadora se puede bloquear en la carretilla corrediza
atornillando el tornillo de bloqueo en un orificio situado en el
borde delantero de la carretilla corrediza (Fig. 23).
EXTRACCIÓN DE POLVO
• Conecte un extremo de la manguera a la protección de la hoja.
• Una la abrazadera de manguera de extracción de polvo a la
parte trasera de la extensión de mesa derecha (RH) usando las
fijaciones etiquetadas como F, H y M (Fig. 24).
• Pase la manguera a través de la abrazadera hasta el puerto en la
parte trasera de la máquina.
TRANSPORTE DE LA SIERRA DE MESA
ADVERTENCIA: asegúrese de que este procedimiento solo se
efectúa con la máquina desconectada de la fuente de alimentación.
• Asegúrese de que la máquina está desconectada de la red eléctrica
y de que el cable de alimentación está almacenado de forma segura
sobre la máquina.
• Suelte el gancho de cerrojo.
• Agarre el asa de transporte (Fig. 25).
• Levante el asa de forma lenta y suave, permitiendo que la
máquina mantenga el equilibrio y la estabilidad.
• Transporte la máquina con las ruedas hasta su nueva ubicación.
