horaire pour bloquer la butée d'onglet à l'angle voulu.
La butée d'onglet peut être bloquée sur le chariot de guidage, en
serrant la vis de blocage de coulisse de butée d'onglet (Fig. 32).
Remarque : la plaque de contact de la butée d'onglet, doit être
réglée de manière à ce qu'elle effleure le carter de lame, sans
toutefois le toucher pendant l'exécution du travail de découpe.
Réglez la plaque de contact en desserrant les deux écrous
papillon et en la faisant coulisser à l'endroit voulu. Revissez
fermement les écrous papillons (Fig. 33).
Remarque : la butée d'onglet peut être réglée à n'importe
quel angle compris entre 60° à gauche et 60° à droite.

DESSUS DE TABLE MULTIFONCTIONS

Cette scie de table est équipée d'un dessus de table polyvalent
et adaptable. Ses divers réglages sont conçus pour contribuer
à l'efficacité et et à la sécurité de l'opérateur.

RALLONGES

Le dessus de table peut être prolongé à droite comme à
gauche. Grâce à ces rallonges, l'opérateur bénéficie d'un
support de pièce à exécuter supplémentaire, particulièrement
utile pour la découpe de planches de grande taille ou très
larges etc. Les rallonges peuvent s'utiliser simultanément des
deux côtés de la table ou sur un seul côté, selon les besoins du
travail à exécuter.
Pour prolonger la surface de travail de la table du côté droit :
• Tirez le levier de verrouillage de butée parallèle vers le haut
et assurez-vous que la butée parallèle se déplace librement.
• Vous pouvez aussi, si vous préférez, choisir de déposer
provisoirement la butée parallèle de l'outil.
• Tirez vers le haut le levier de verrouillage de rallonge situé
sous la table, à droite (Fig. 34).
• Déployez la rallonge pour soutenir adéquatement la pièce à
exécuter.
• Poussez le levier de verrouillage vers le bas, pour verrouiller
la table dans la position voulue.
• Remontez ou réajustez la butée parallèle, selon le cas.
• Après avoir procédé au travail de découpe, restaurez les
réglages d'origine de la table.
Pour prolonger la surface de travail de la table du côté gauche :
• Dévissez les deux vis de blocage (une à l'avant et une à l'arrière
de l'outil) sous le côté gauche de la table de l'outil (Fig. 35).
• Déployez les rallonges.
• Vissez les vis de blocage.
• Après avoir procédé au travail de découpe, restaurez les
réglages d'origine de la table.

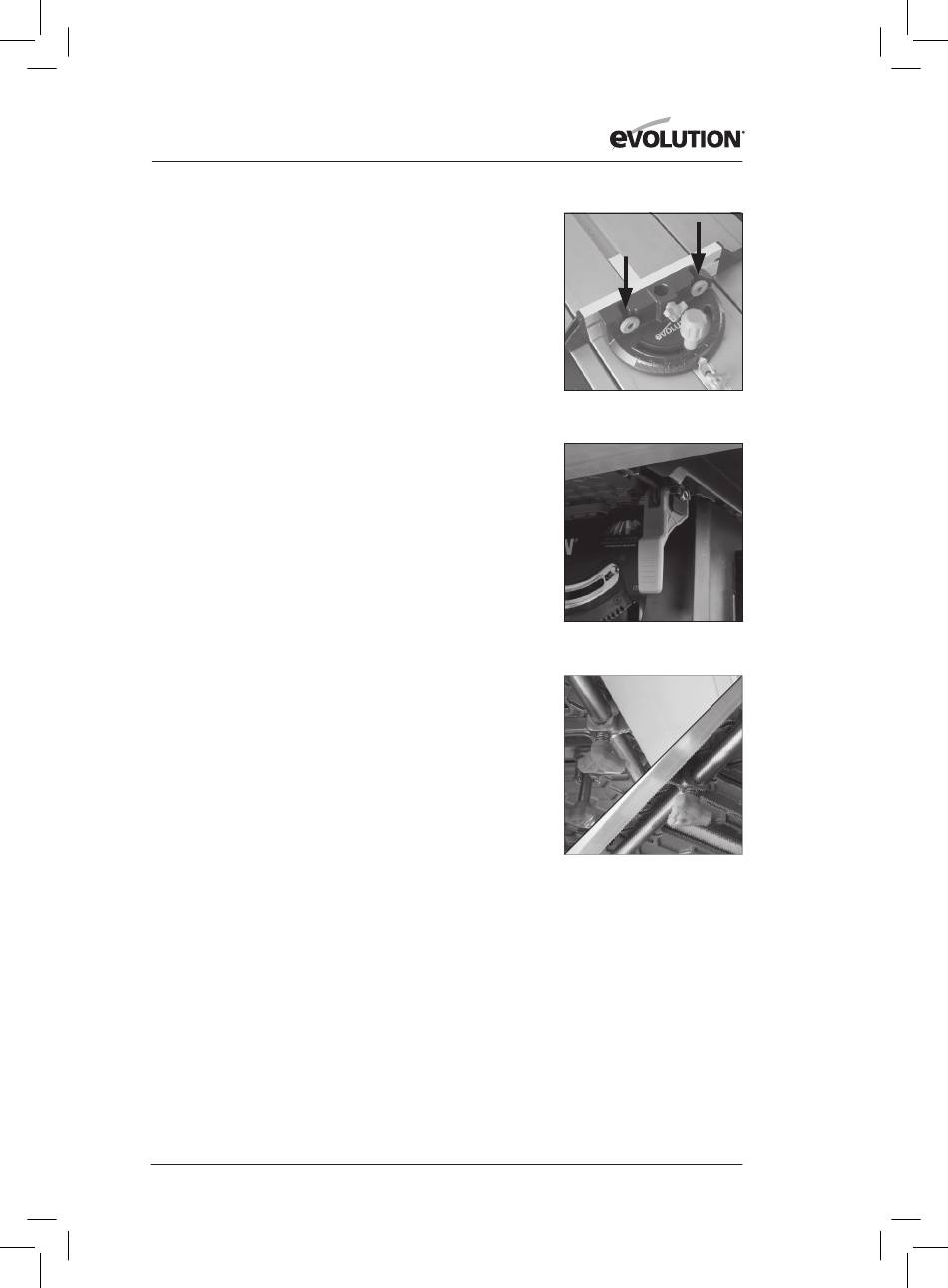

Fig. 33
Fig. 34
Fig. 35
