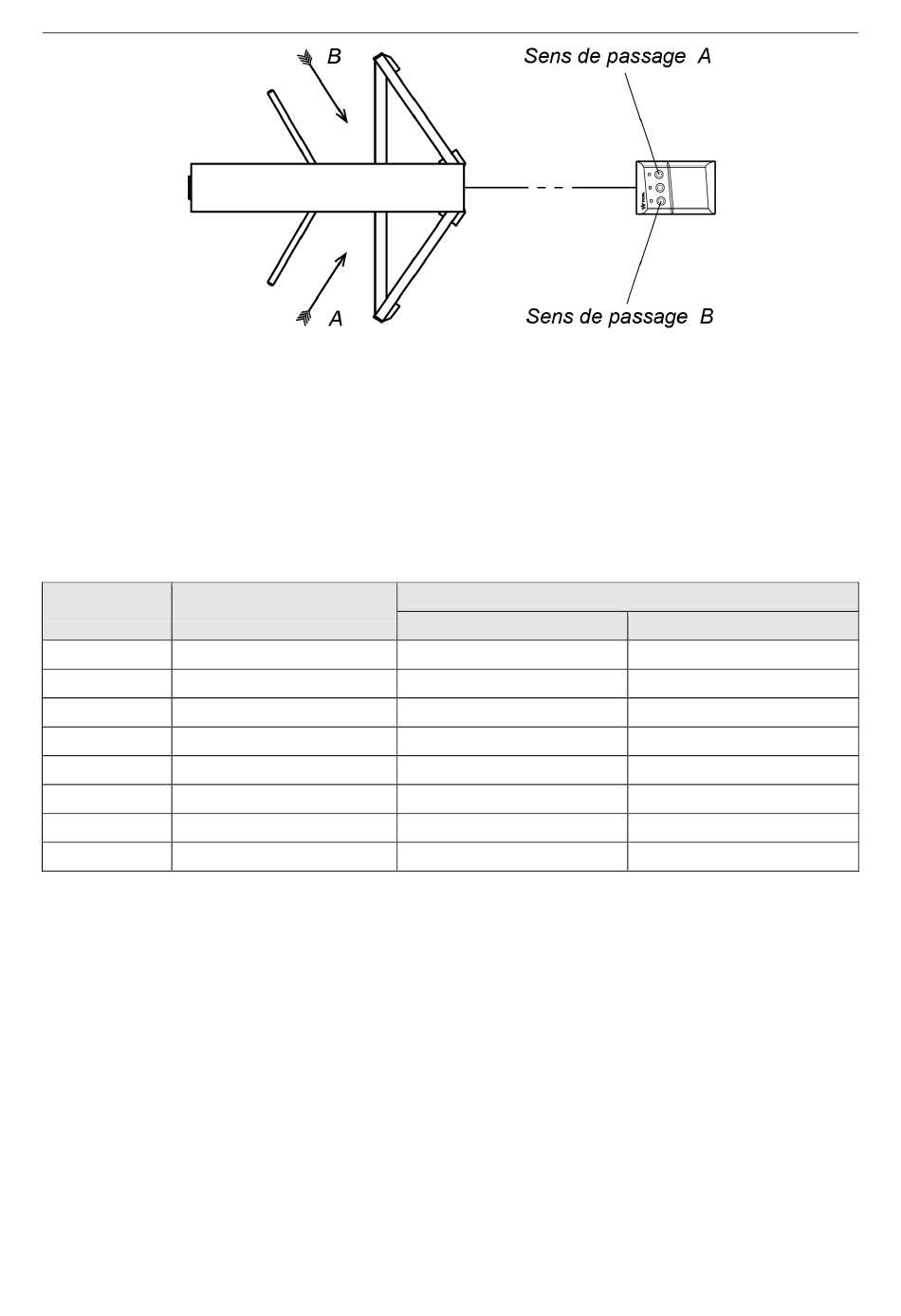

Dessin 8: Position standard du PC par rapport au poteau
La position standard du PC est indiquée sur le dessin 8. Si la position du poteau avec les
bras du tourniquet est non standard (la place de l'opérateur se trouve du côté opposé du
poteau avec les bras du tourniquet), il est possible de changer l'orientation du PC en
permutant les câbles du PC qui se connectent aux contacts Unlock A et Unlock B et en
permutant aussi RC Led A et RC Led B (Tableau 2).
Tableau 2: Connexion des câbles du PC aux connecteurs du rail DIN
7
8
9
10
11
12
13
14
5.3.6 Dispositif de déblocage d'urgence Fire Alarm
Pour débloquer le tourniquet en cas d'urgence, il est possible d'y relier un dispositif de
déblocage d'urgence (appelé ci-après un dispositif de déblocage d'urgence Fire Alarm) qui
enverra une commande de débloquer le tourniquet en cas d'urgence (forme le signal Fire
Alarm).
Le dispositif de déblocage d'urgence doit être raccordé aux connecteurs 6 et 7 du rail DIN
(Fire Alarm et GND) conformément au dessin 11. Si le dispositif de déblocage d'urgence
n'est pas utilisé, il faut installer un cavalier (jumper) entre les connecteurs 6 et 7 du rail
DIN. Lors de la livraison du tourniquet, ce cavalier (jumper) est installé par défaut .
Quand un signal de bas niveau est annulé à l'entrée Fire Alarm, le tourniquet reste
débloqué pour le passage dans deux sens (autant que le signal est absent). Dans ce cas,
toutes les commandes envoyées au tourniquet seront ignorées.
18
avec les bras du tourniquet
pour la position standard et inverse du PC
Contact
GND
RC SOUND
Unlock A
Stop
Unlock B
RC Led A
RC Stop
RC Led B
Position du PC
Standard
noir
brun
blanc
bleu
vert
jaune
orange
rouge
noir
brun
vert
bleu
blanc
rouge
orange
jaune
