Manuel d'instructions
Utilisant deux escabeaux, installez le caisson supérieur au-dessus du tourniquet,
deux tiges filetées qui se trouvent dans les sections du kit de guides de barrière (6)
doivent entrer dans les trous correspondants du caisson supérieur. Soyez attentif,
n'endommagez pas les câbles de connexion !
En soutenant le caisson supérieur, soulevez-le soigneusement du côté où se trouve
le poteau avec les bras (5) et mettez les bouts des câbles dans les trous
correspondants du caisson supérieur: les câbles d'indication (12) du poteau de
support (7) et les câbles d'alimentation de commande du poteau avec les bras (5)
(c'est la variante du câblage bas). Fixez provisoirement les câbles avec du scotch à
l'intérieur du caisson supérieur).
Fixez le caisson supérieur sur les sections du kit de guides de barrière (6) à l'aide
de deux écrous M10 avec les rondelles (dessin 15) en utilisant la clé S17. Ne serrez
pas les écrous trop fort pour pouvoir régler la position des éléments.

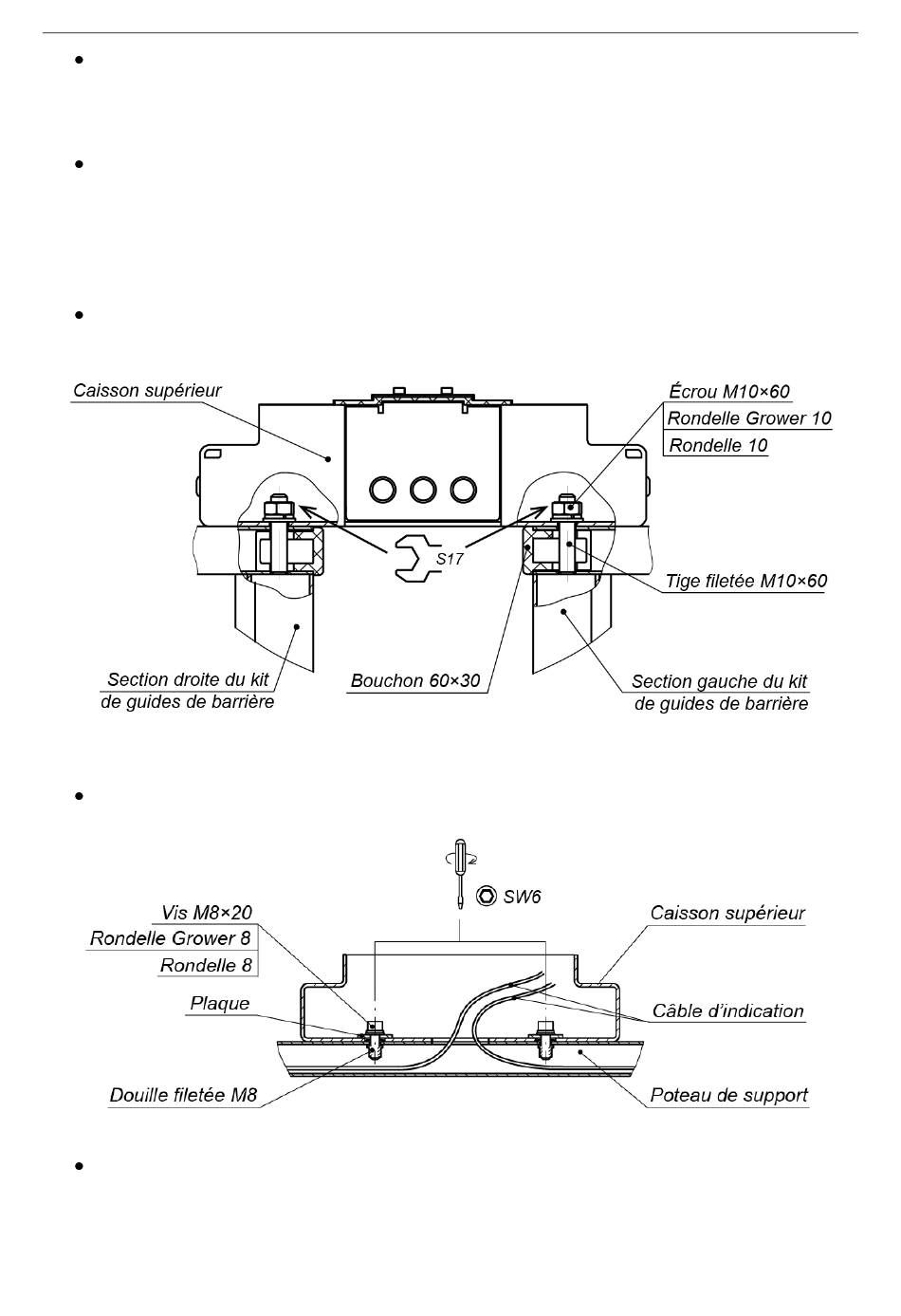

Dessin 15: Fixation du caisson supérieur (8) avec les sections
Fixez le caisson supérieur sur le poteau de support (7) à l'aide de deux boulons
M8×25 en utilisant la clé Allen SW6 et deux plaques du kit de livraison (dessin 16).
Dessin 16: Fixation du caisson supérieur (8) sur le poteau de support (7)
ixez le caisson supérieur sur le poteau avec les bras (5) à l'aide de deux boulons
M10×30 en utilisant la clé Allen SW8 (dessin 17). Pour faciliter l'accès aux trous, il
est possible de retirer avant la pièce spéciale d'assemblage pour la protection, la
plaque en caoutchouc et l'insert de protection en dévissant quatre M4×16 (clé Allen
SW3, dessin 18).
32
du kit de guides de barrière (6)
