10. Désemballez le poteau avec les bras (5) (caisse №5).
11. Installez le poteau avec les bras (5) de façon suivante (Travaillez à deux!):
Il y a deux possibilités de placer les câbles d'alimentation et de commande dans les
goulottes électriques au-dessous de la surface d'installation: mettez le poteau avec
les bras (5) sur la surface d'installation de façon que la collerette se trouve près de
l'entrée A. Utilisant le fil de montage, tirez les câbles par le trou inférieur dans le
poteau du côté de la collerette vers le haut jusqu'à ce qu'ils ne sortent du trou
supérieur du poteau. La longueur des câbles à la sortie du trou supérieur du
poteau doit être 0,8–1,0 m. Fixez provisoirement les bouts des câbles en haut du
poteau à l'aide du scotch).
Installez le poteau avec les bras au-dessus des trous avec les goujons d'ancrage,
la collerette doit être mise dans la zone A et l'unité de rotation inférieure (3) doit être
mise au-dessus du trou avec le goujon d'ancrage M16 (dessin 12).
Fixez la collerette du poteau avec les bras par quatre goujons d'ancrage M10. Ne
serrez pas les goujons d'ancrage trop fort pour pouvoir régler la position verticale
du poteau avec les bras.
Installez la bride d'appui de l'unité de rotation inférieure dans la place d'installation
de l'unité de rotation inférieure du rotor (dessin 14). Fixez la bride d'appui de l'unité
de rotation inférieure et le poteau avec les bras sur la surface d'installation à l'aide
du goujon d'ancrage M16×60.

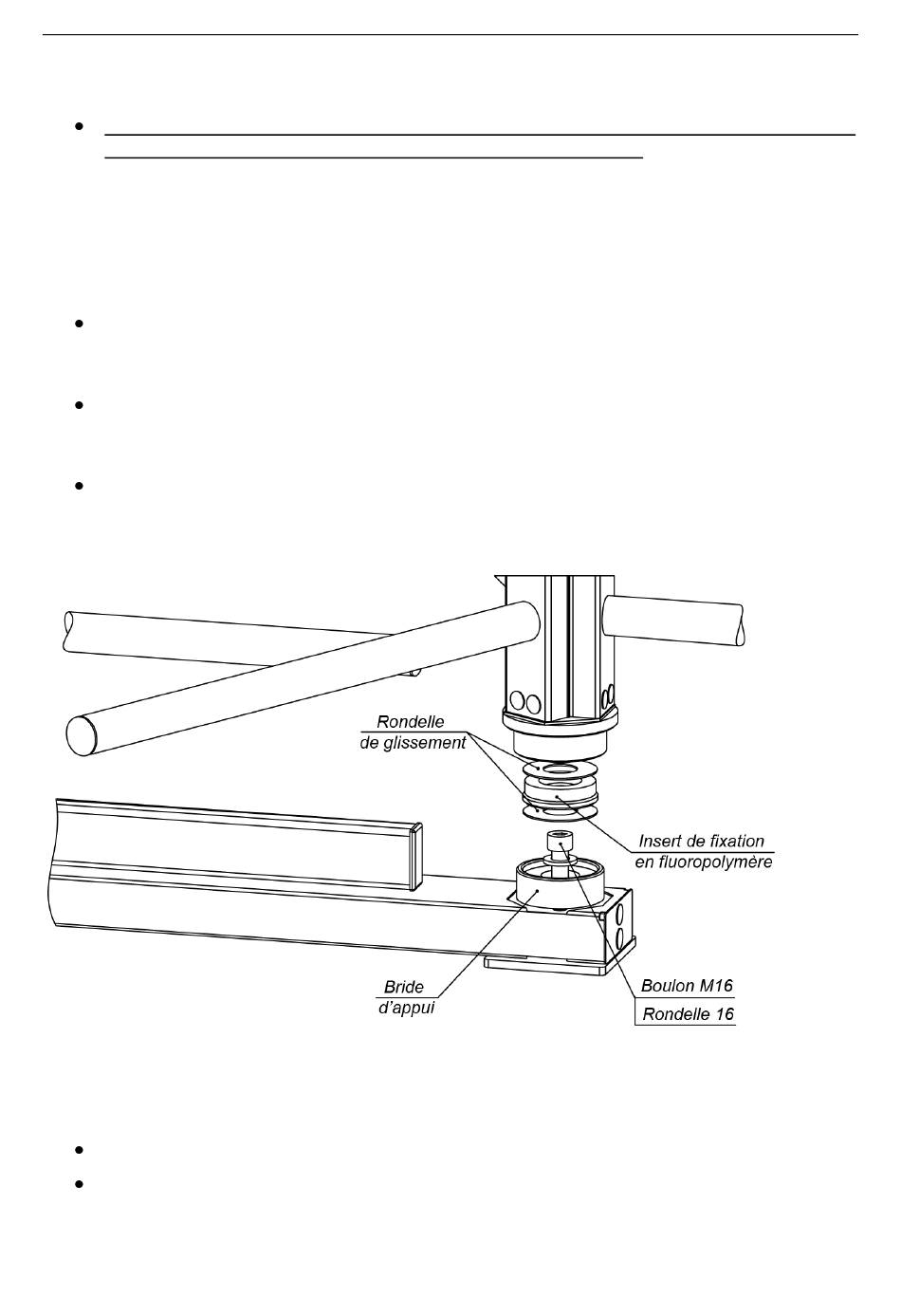

Dessin 14: Unité de rotation inférieure du rotor (3)
12. Désemballez le caisson supérieur (8) avec le carter (9) (caisse №1).
13. Installez le caisson supérieur (8) de façon suivante (Travaillez à deux !):
Retirez le carter (9) du caisson supérieur (chapitre 6).
Placez le caisson supérieur de façon que le bout avec le rail DIN (dessins 3 et 4)
soit tourné vers le poteau avec les bras (5) et l'autre bout où les DEZP se trouvent –
vers les sections du kit de guides de barrières (6).
