Manuel d'instructions
Les modes d'accès standards ou "Chambre d'écluse" peuvent être choisis, si le
tourniquet est utilisé comme un appareil indépendant de contrôle d'accès.
Si le tourniquet est utilisé comme une partie d'un SCA, il est recommandé de choisir
les modes d'accès standards.
Si lors de l'utilisation, il est nécessaire de changer le mode d'accès contre un mode
standard ou "Chambre d'écluse", il faudra réinstaller le rotor choisissant la position
correspondante. Pour réinstaller le rotor et changer sa position, il faut :
1. mettre le tourniquet hors tension, débrancher toutes les sources d'alimentation ;
2. soutenant les demi-manchons, dévisser les boulons du joint à manchon (4) et enlever
les demi-manchons ;
3. installer l'arbre du rotor dans une des positions initiales possibles :
pour les modes d'accès standards : installer le rotor de façon que la zone de
passage soit barrée par un vantail. Installer le vantail parallèlement à l'axe de
symétrie des trous pour le montage, dans la direction du point de jonction des
sections du kit de guides de barrière (6 et 7) (dessin 9).
pour les modes "Chambre d'écluse" : installer le rotor de façon que la zone de
passage soit barrée par deux vantaux. Installer les vantaux dans la direction des
poteaux porteurs (6 et 7) avec les modules LED (dessin 10).

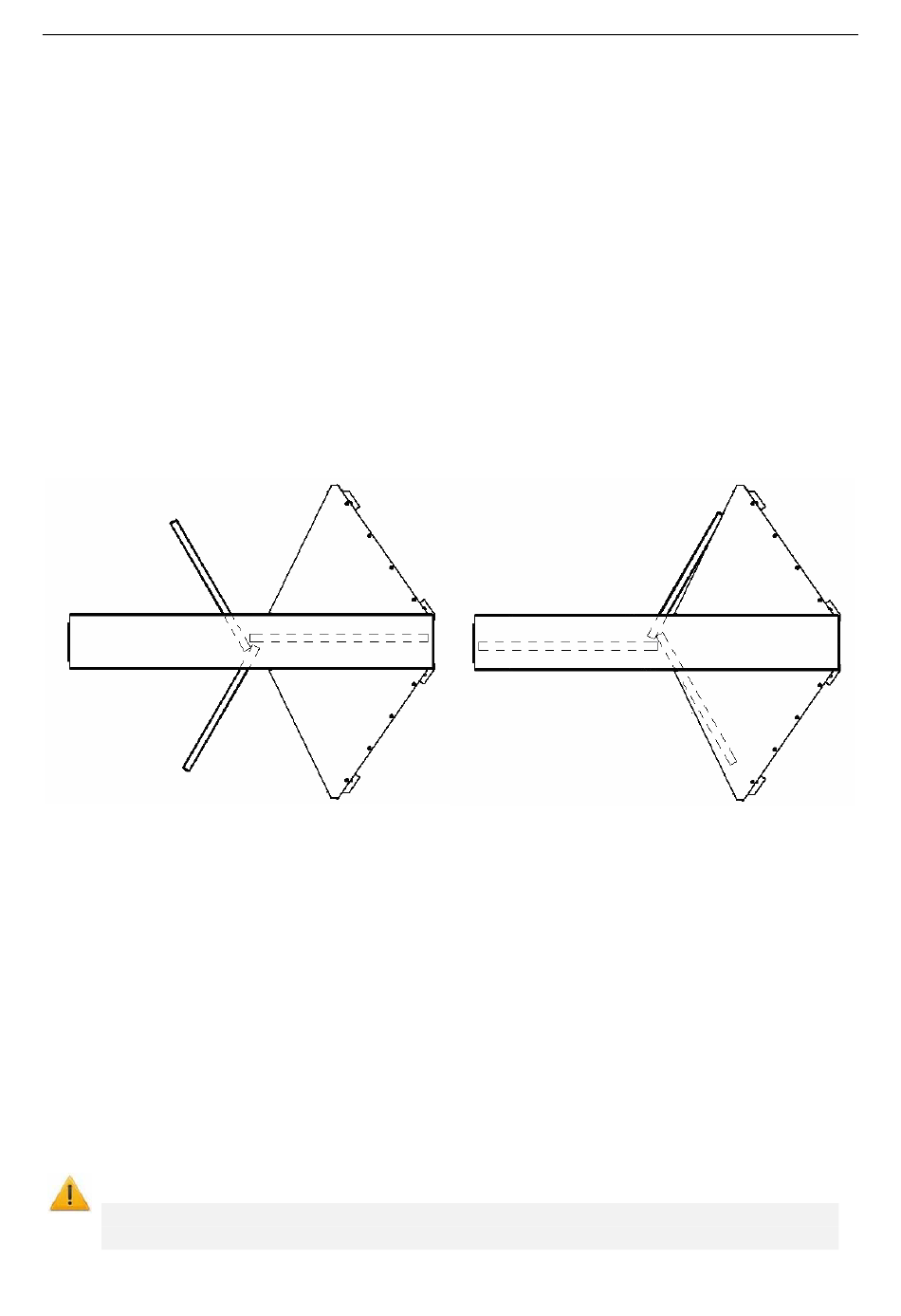

Dessin 9: Position initiale des vantaux du
tourniquet pour les modes d'accès
standards (vue de dessus)
4. ajuster l'arbre du rotor avec l'arbre de l'actionneur à l'aide des demi-manchons et
serrer les vis des demi-manchons .
5. faire le déblocage mécanique du tourniquet (chapitre 5.6);
6. vérifier que la rotation du rotor est libre;
7. réinstaller les vantaux dans la position initiale ;
8. vérrouiller le tourniquet mécaniquement (chapitre 5.6);
9. tester le bon fonctionnement du tourniquet conformément aux instructions
du chapitre 9.1.
5.6
Déblocage mécanique du tourniquet
Attention!
Il est interdit de se servir du tourniquet débloqué mécaniquement, s'il est sous
tension. Cela peut endommager l'actionneur et le PC!
22
Dessin 10: Position initiale des vantaux
du tourniquet pour les modes d'accès
"Chambre d'écluse"(vue de dessus)
