Manuel d'instructions
5.4.2 CCZP et sirène
Remarque:
L'Acheteur choisit lui-même le type d'un capteur de contrôle de la zone de passage
et d'une sirène en fonction des buts à atteindre par ces équipements. Le choix de la
place de leur installation et leur ordre de montage doivent être définis par le projet
du point de passage à organiser et par sa documentation technique.
Le capteur de contrôle de la zone de passage (CCZP) doit avoir les contacts normalement
fermés. Le CCZP se raccorde aux connecteurs 3...5 (+12V, Detector, GND) du rail DIN et
la sirène – aux connecteurs 17 et 19 (+12V, Alarm 2). Le dessin 11 représente ce schéma
de connexions.
Si le tourniquet est bloqué dans les modes "Passage interdit" (tableaux 11, 12 et 13) et le
capteur de contrôle de la zone de passage envoie un signal, le signal Alarm se forme. Il
sera annulé dans 5 secondes ou par une autre commande envoyée.
Le signal du capteur de contrôle de la zone de passage sera ignoré lors du déblocage
autorisé du tourniquet (dans un sens ou dans deux sens) et 3 secondes après le début du
fonctionnement du tourniquet dans le mode "Passage interdit".
Le signal de l'état actuel du capteur de contrôle de la zone de passage (dessin 7) est
toujours transmis aux connecteurs 24 Det Out et 20 Common (dessin 11).
5.4.3 Indication extérieure
Les indicateurs lumineux extérieurs se raccordent aux connecteurs 25...30 du rail DIN. Le
relais Light A (Light B) est activé (la bobine du relais est sous tension), quand un
indicateur vert, indiquant le sens du passage choisi, s'allume sur le module d'indication
LED. Le relais est normalisé (la bobine du relais est hors tension), quand un indicateur
rouge indiquant le sens du passage choisi est allumée.
Les étages de sortie pour Light A et Light B sont des contacts alternants de relais
(dessin 10) ayant les caractéristiques des signaux suivantes:
tension maximum commutée du courant continu ............................................. 30 V
tension maximum commutée du courant alternatif ........................................... 42 V
courant continu/alternatif maximum commuté .................................................... 3 A
résistance de contact fermé .................................................................. ≤ 0,15 Ohm

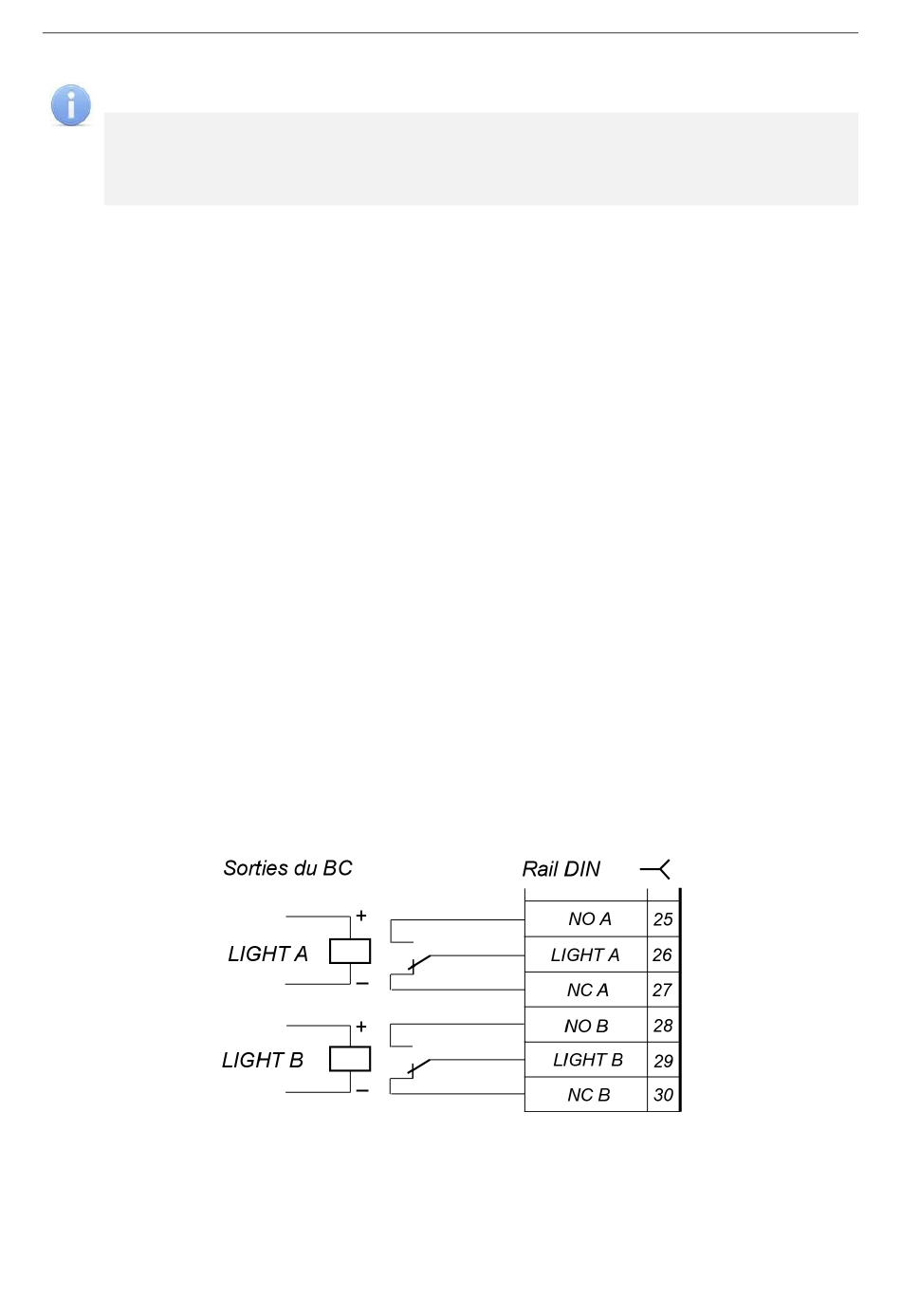

Dessin 10: Étages de sortie pour Light A et Light B
20
