Manuel d'instructions
Installez la section du rotor avec les éléments de fixation dans l'unité de rotation
inférieure (3): utilisant une tige cylindrique, inclinez-la légèrement, introduisez-la
dans l'unité de rotation inférieure et remettez-la dans la position verticale.
Choisissez la position de la section du rotor en fonction du mode de barrage de la
zone de passage (chapitre 8.6, dessin 22); les bords de l'arbre supérieur du rotor
doivent correspondre à ceux de l'entraînement .
Fixez l'arbre supérieur du rotor à l'arbre de l'actionneur à l'aide de deux demi-
manchons et quatre boulons M8×30 avec des rondelles Grower (clé Allen SW6)
(dessin 19). Soyez attentif, les demi-manchons sont lourds, évitez qu'ils tombent!
Fixez successivement deux sections restantes dans les éléments de fixation de la
section installée, utilisez 4 boulons M8×14 pour les points supérieurs de fixation et
20 boulons M8×12 (clé Allen SW6) avec les rondelles Grower pour les autres points
de fixation (dessin 20). Afin d'installer correctement ces boulons, il est recommandé
d'utiliser un outil qui permet de fixer le boulon vissé dans son intérieur, par
exemple, c'est un outil qui a un aimant à son extrémité (pour le rotor en acier). Pour
le rotor en acier inoxydable, nous utilisons également les boulons en acier
inoxydable. Dans ce cas, il est recommandé d'utiliser une bande adhésive enroulée
autour de l'extrémité de l'outil ou un autre matériel plastique).

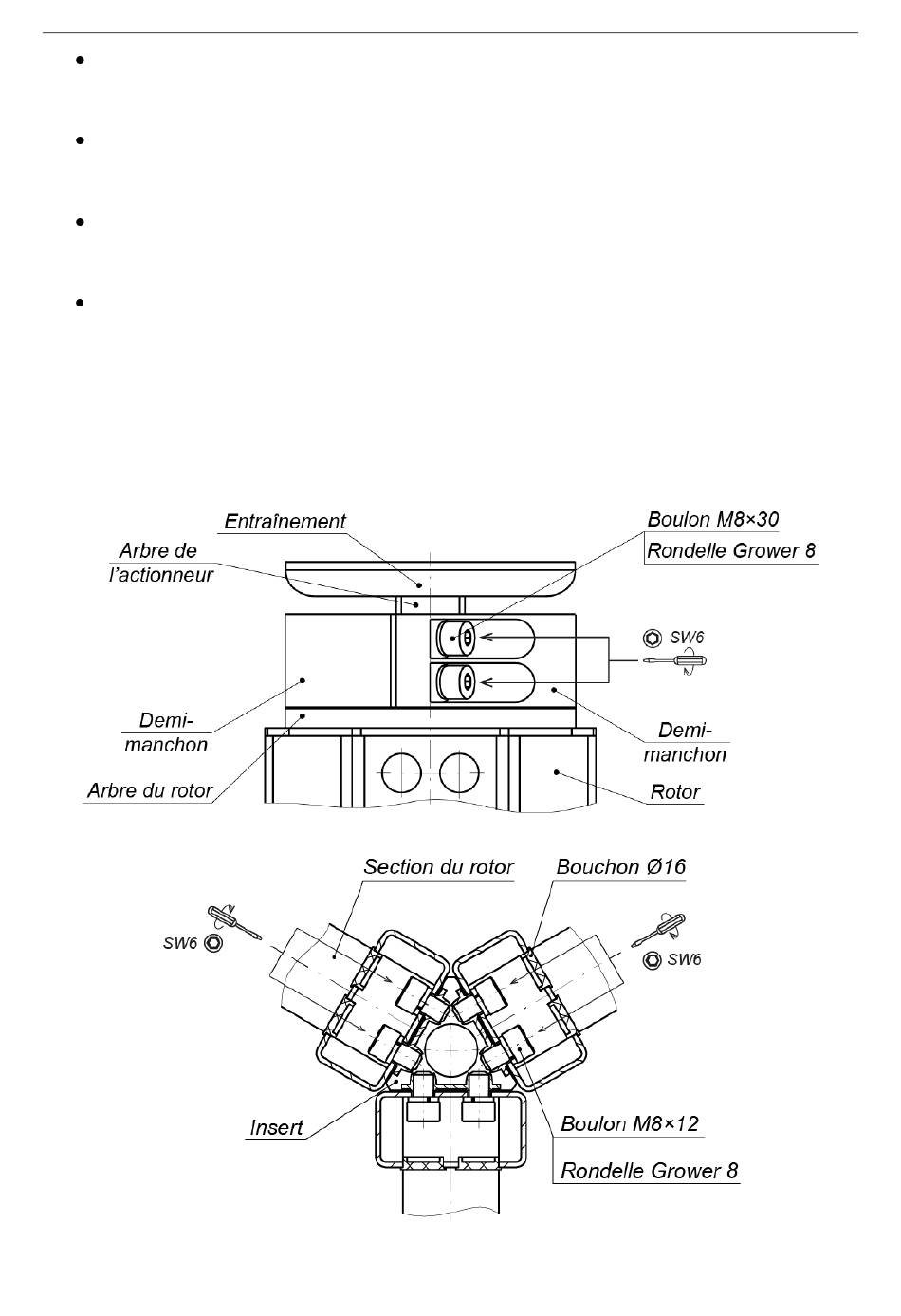

Dessin 19: Joint à manchon (4) de l'arbre de l'actionneur avec l'arbre du rotor (1)
34
Dessin 20: Assemblage des sections du rotor (1)
