5.3.1 Pupitre de commandes
Le pupitre de commandes (15) représente un appareil compact de table avec un câble
multipaire flexible dans un boîtier en plastique ABC à résistance élevée aux chocs.
Le pupitre de commandes sert à programmer les modes de fonctionnement du tourniquet
lors de la commande manuelle. Le dessin 5 donne une vue globale du PC.
Sur le côté frontal du pupitre de commandes, il y a trois boutons pour choisir un mode de
fonctionnement du tourniquet . Le bouton du STOP sert à mettre le tourniquet dans le
mode "Passage interdit". Le bouton droit RIGHT et le bouton gauche LEFT débloquent le
tourniquet dans le sens choisi.
Les indicateurs LED se trouvent au-dessous des boutons. L'indicateur rouge STOP
montre que deux sens de passage sont verrouillés. Les modes de fonctionnement
possibles à programmer par le PC et leur indication sur le PC pour les modes de
commande pulsionnel et potentiel sont décrites dans les tableaux11, 12 et 13.

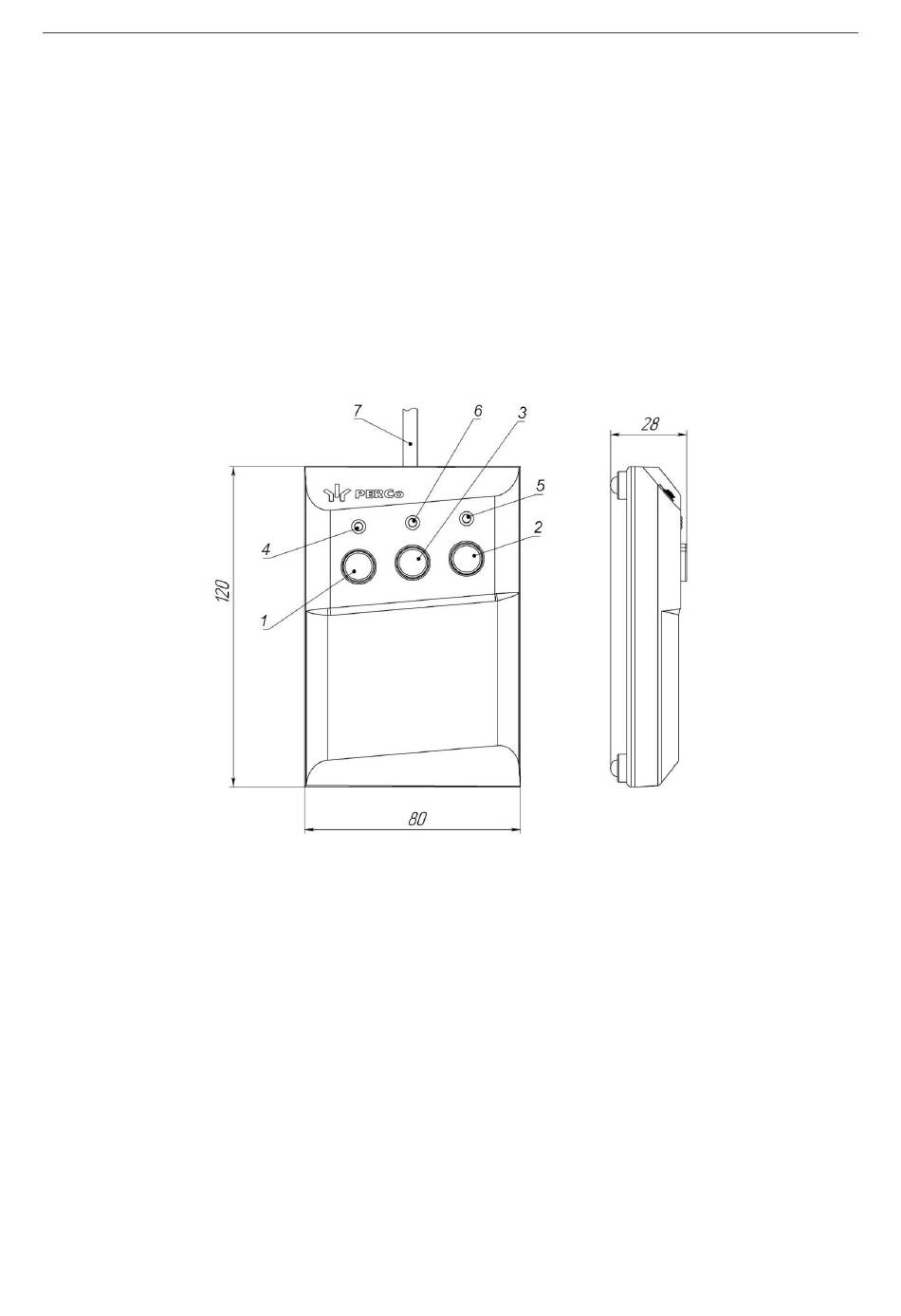

Dessin 5: Le pupitre de commandes (15)
1, 2, 3 – boutons LEFT, RIGHT, STOP pour programmer les modes
de fonctionnement du tourniquet;
4, 5 – indicateurs lumineux verts «Left», «Right»;
6 – indicateur lumineux rouge «Stop»; 7 – câble PC
5.3.2 Modes de commande du tourniquet
Il existe deux modes de commande du tourniquet – pulsionnel et potentiel. Dans ces
deux modes, le tourniquet est commandé par l'envoi des commandes (d'une combinaison
des signaux de commande) aux sorties de commande: Unlock A, Stop et Unlock B et une
sortie spéciale Fire Alarm. Le mode de commande choisi détermine un algorithme de
contrôle du tourniquet .
Choix d'un mode de commande du tourniquet
Chaque mode de commande dépend de la présence d'un cavalier (jumper) par fil
«IMP / POT» sur le rail DIN. Si le cavalier (jumper) est absent, le mode est pulsionnel ; s'il
est installé, le mode est potentiel.
