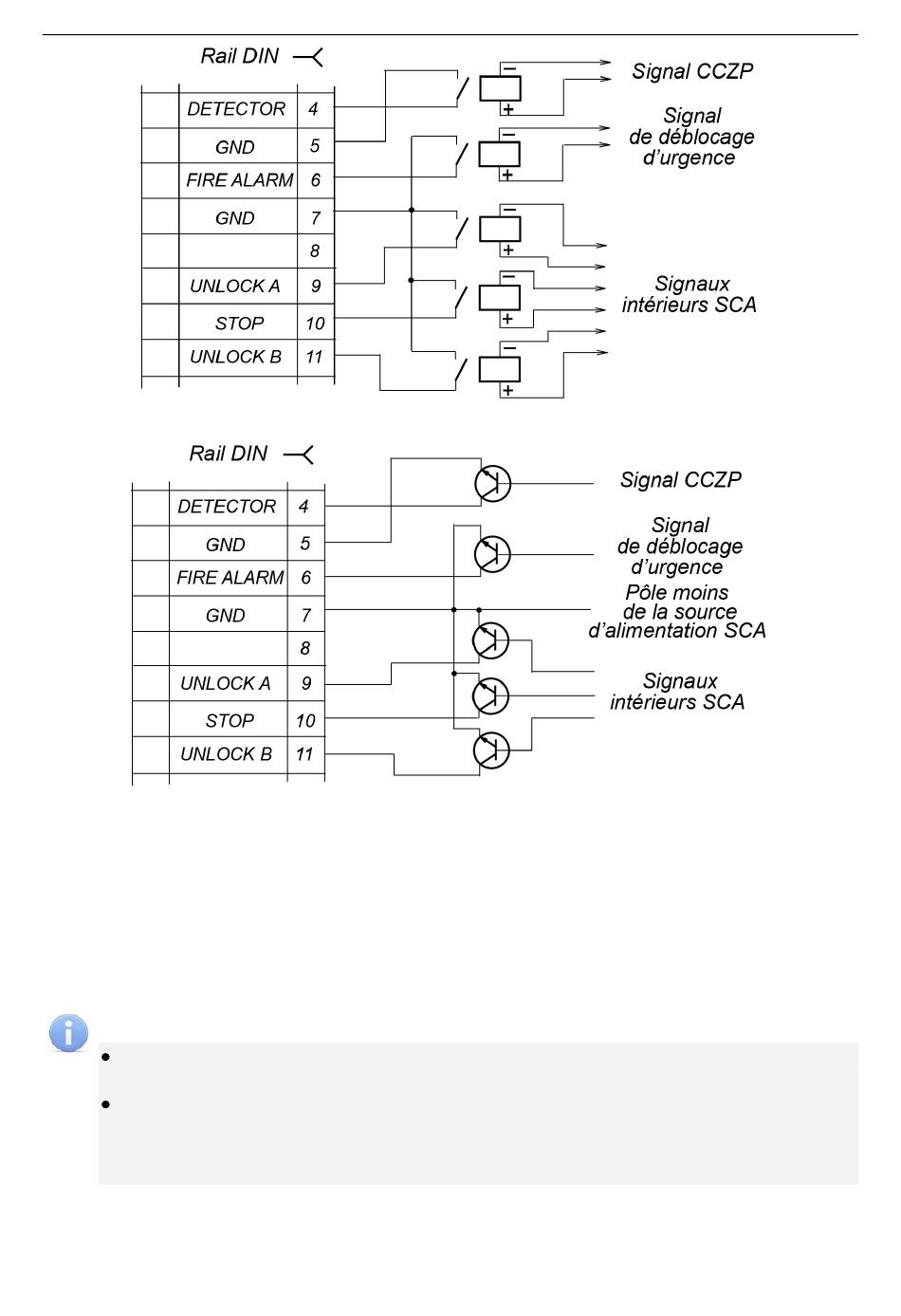

Dessin 6: Éléments de commande – contacts de relais normalement ouverts
Dessin 7: Éléments de commande – circuit sortie collecteur ouverte
5.3.5 Connexion du pupitre de commandes
Si le tourniquet est commandé par le PC (le DR), il est conseillé d'installer le mode de
commande pulsionnel (voir le chapitre 5.3.2).
Le PC se connecte aux contacts GND, RC Sound, Unlock A, Stop, Unlock B, RC Led A,
RC Stop et RC Led B des connecteurs 7... 14 du rail DIN d'après le schéma de connexion
électrique (dessin 11).
Remarque:
Le PC se connecte aux contacts GND, Unlock A, Stop et Unlock du rail DIN. Le
DR est alimenté par le contact +12V du rail DIN.
La commande du tourniquet à partir d'un dispositif de radiocommande est
équivalente à celle d'un pupitre de commandes. Les boutons du porte-clés du
dispositif de radiocommande accomplissent les mêmes fonctions que ceux du
pupitre de commandes.
