Manuel d'instructions
8. Réinstallez le carter au-dessous du caisson supérieur (chapitre 6).
9. Bloquez le tourniquet mécaniquement (chapitre 9.4).
10. Mettez le tourniquet sous tension (chapitre 9.1).
8.8 Rechange des downlights de l'éclairage de la zone du passage
En cas de nécessité le remplacement des DEZP est fait dans l'ordre suivant (dessin 24):
éteinez les sources d'alimentation du tourniquet et déconnectez-les du réseau;
retirez la couverture du potelet (chapitre 6);
dans le potelet retirez l'armature de montage pour les downlights de l'éclairage en
dévissant les quatre vis M4 (tournevis PH2);
remplacez les downlights de l'éclairage et vissez l'armature;
vérifiez la connexion les downlights de l'éclairage et le câble d'alimentation des
downlights et les connecteurs avec le rail DIN d'après le schema de connection
(dessin 11).
Remarque:
Pour l'éclairage de la zone du passage s'appliquent uniquement des lampes LED
5W /12V avec le culot GU-5,3 MR16 ou leur analogues. Il est interdit d'utiliser des
lampes à halogène!
8.9 Test du fonctionnement du tourniquet
8.9.1 Test du déblocage mécanique et du déblocage d'urgence
1. Vérifiez le bon fonctionnement des serrures de déblocage mécanique pour deux sens
de passage (chaque sens de passage est à vérifier séparément).
2. Mettez le rotor dans sa position initiale. Mettez le tourniquet sous tension
(chapitre 9.1).
3. Vérifiez les capteurs de déblocage mécanique. Ouvrez la serrure de déblocage
mécanique pour un sens de passage et contrôlez le changement de l'indication pour le
sens de passage débloqué: vous devez voir s'allumer une flèche verte, l'indicateur
LED doit s'éteindre au-dessus du bouton STOP et s'allumer au-dessus du bouton du
sens de passage débloqué. De même façon, vérifiez les capteurs pour l'autre sens de
passage.
40

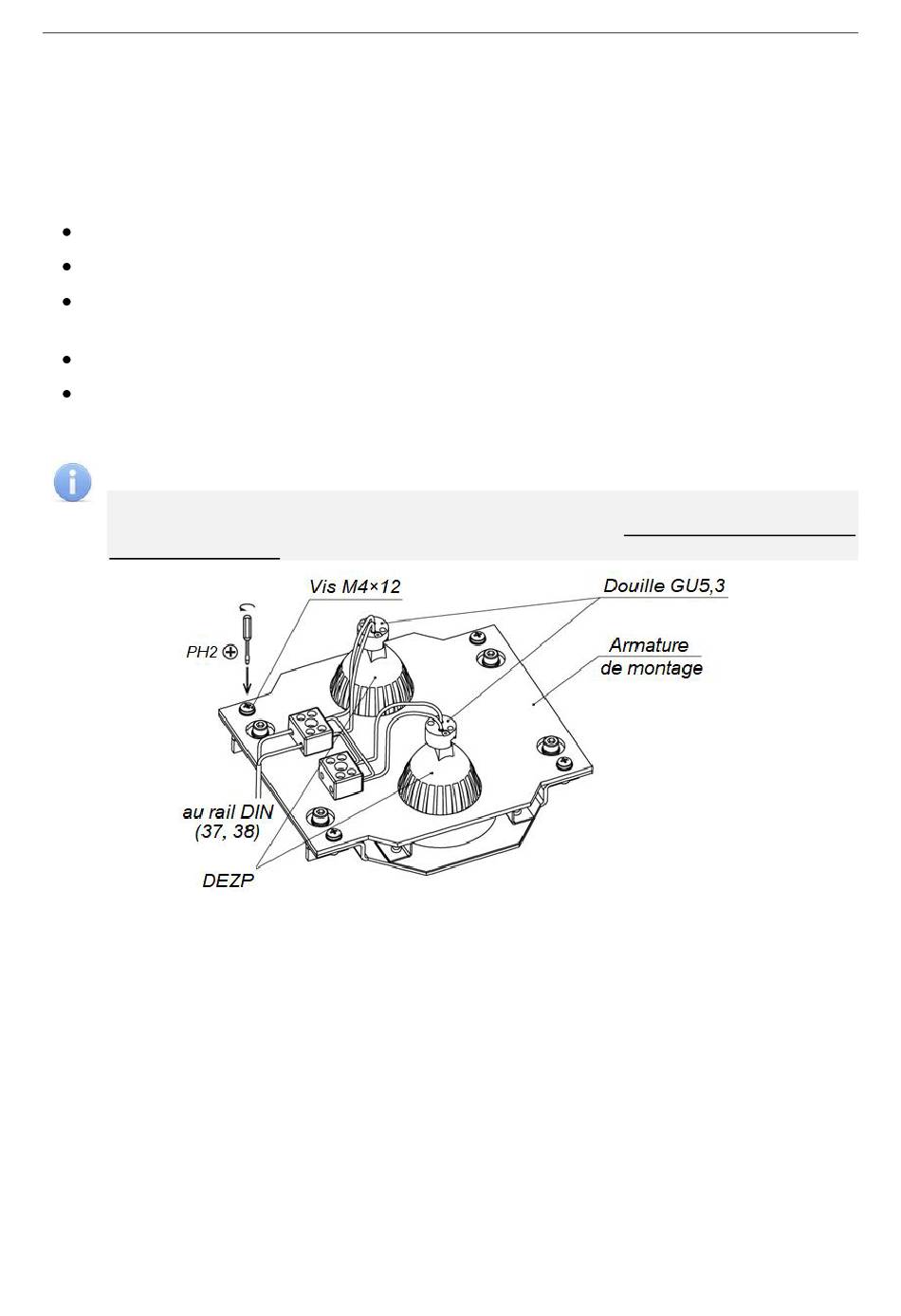

Dessin 24: Des DEZP avec l'armature de montage
