3. Marquez les trous sur la surface de montage en correspondance avec le dessin 12.
Remarque:
Le marquage des trous pour l'installation du tourniquet se fait en même temps que
celui des autres éléments du point de passage à organiser: des sections de la
barrière de hauteur totale MB-16 et du portillon de hauteur totale WHD-16
(Annexe 3).

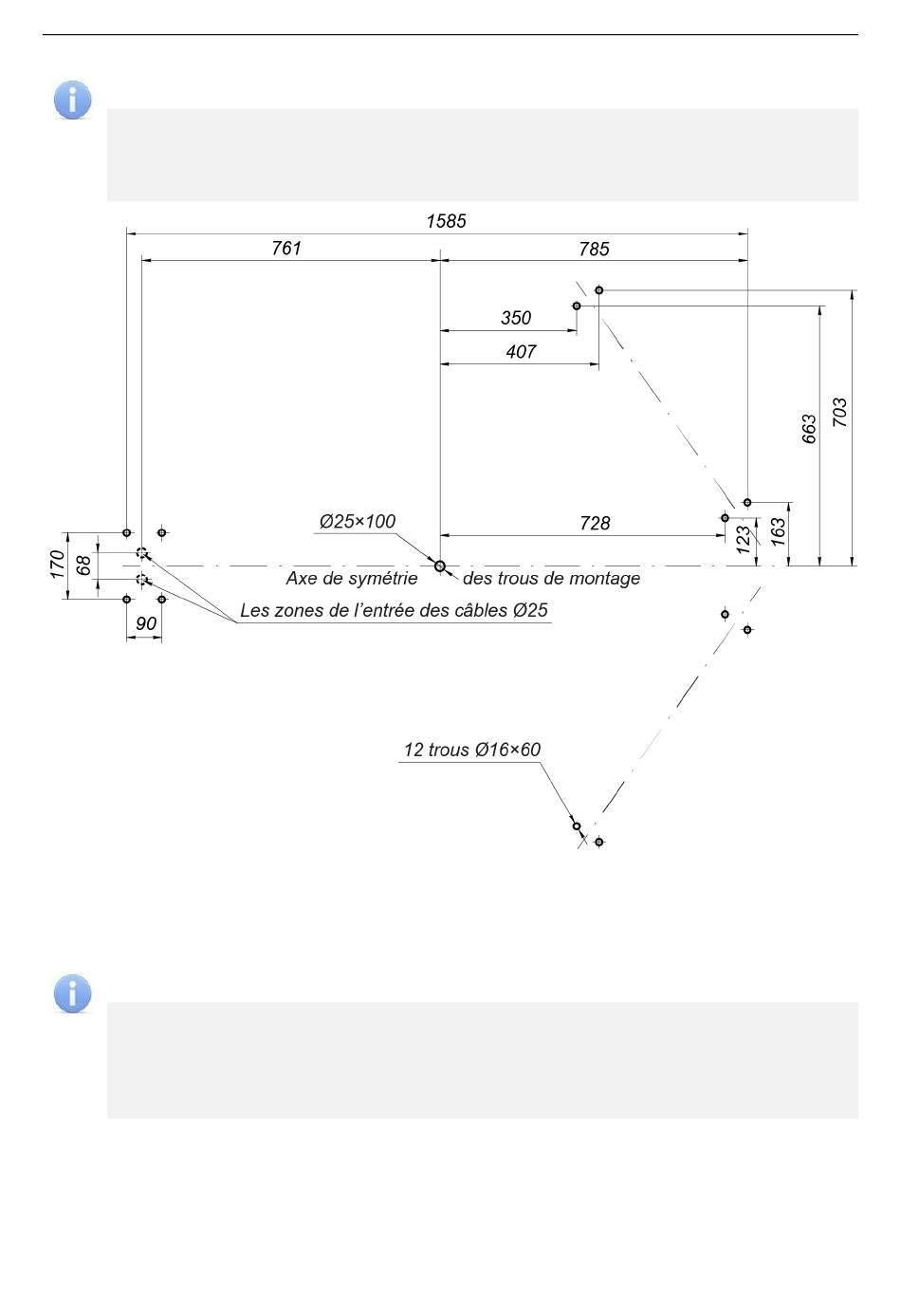

Dessin 12: Marquage des trous au sol pour l'installation du tourniquet
4. S'il faut faire passer les câbles sous le sol, marquez la place pour des goulottes
électriques sur la surface de montage pour introduire le câble d'alimentation, le câble
de commande et le câble des équipements optionnels.
Remarque:
Le matériel, la configuration, les dimensions, le type de câblage (à la surface,
profond ou combiné), l'orientation du point de passage et les autres
caractéristiques des goulottes électriques sont à définir par l'utilisateur, compte
tenu des particularités de l'organisation de la zone de passage et des autres
facteurs techniques et opérationnels.
5. Préparez les goulottes électriques et les trous dans le sol pour fixer le tourniquet . Tirez
les câbles d'alimentation (13), du dispositif Fire Alarm (14), du PC (15) et des
équipements optionnels dans les goulottes électriques.
6. Introduisez les goujons d'ancrage à l'intérieur des trous préparés.
