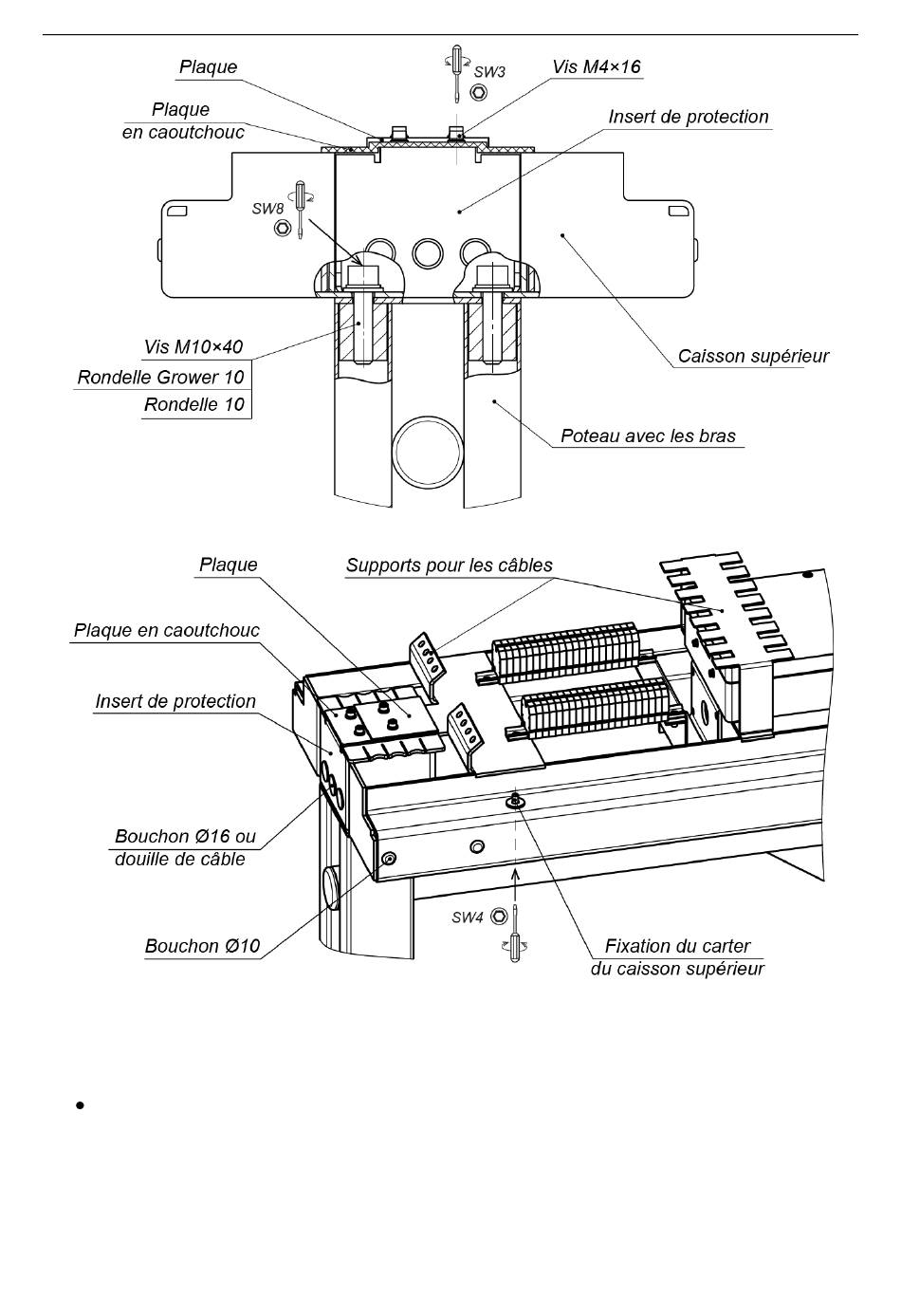

Dessin 17: Fixation du caisson supérieur (8) sur le poteau avec les bras (5)
14. Désemballez les sections du rotor (1) (caisse №2).
15. Assemblez le rotor (1) de façon suivante (Travaillez à deux !):
Installez l'unité de rotation inférieure (3) du rotor dans le poteau avec les bras (5)
(dessin 14). Deux rondelles de glissement et un insert de fixation en fluoropolymère
qui se trouvent entre elles doivent être correctement placés dans l'unité de rotation
inférieure évitant tout désalignement, en symétrie avec l'axe du rotor. Les surfaces
lisses des rondelles de glissement doivent être orientées vers l'insert de fixation. Il
est possible d'appliquer un lubrifiant pour les joints homocinétiques sur les surfaces
de glissement .
Dessin 18: Éléments du caisson supérieur
Tambour de hauteur totale à rotation RTD-16
33
