Manuel d'instructions
Attention!
Lors des travaux de montage, avant de fixer le caisson supérieur, soyez prudent et
attentif, évitez que le caisson supérieur tombe.
7. Désemballez les sections du kit de guides de barrière et la poutre de support (caisse
№3 – la section gauche et la poutre de support ; caisse №4 - la section droite). Ouvrez
la caisse №5 et sortez-y le sac avec les outils d'installation.
8. Installez les sections du kit de guides de barrière de façon suivante (Travaillez à
deux!):
Installez les sections du kit de guides de barrière (6) sur la surface d'installation de
façon que les trous dans les collerettes coïncident avec les positions des goujons
d'ancrage. Les sections droite et gauche doivent être correctement positionnées et
orientées: les modules LED des sections du kit de guides de barrière doivent être
tournés de l'axe de symétrie (dessin 12) il faut vérifier la bonne position des
fixations du poteau support sur les sections du kit de guides de barrière (dessin 13).
Fixez les sections par les goujons d'ancrage M10×50. Ne serrez pas les goujons
d'ancrage trop fort pour pouvoir régler la position des sections.
9. Installez le poteau de support (7) sur les sections du kit de guides de barrière de façon
suivante:
Le trou rectangulaire au milieu du poteau de support doit se placer vers le haut .
Tirez les câbles d'indication (l'un après l'autre) des sections du kit de guides de
barrière par le poteau de support et sortez-les par le trou central rectangulaire du
poteau de support .
Fixez le poteau de support sur les sections du kit de guides de barrière par quatre
boulons M8×16 (clé hexagonale SW6) du kit des outils d'installation (caisse №5). Si
le tourniquet est installé à l'extérieur, il est recommandé de mettre du scellant
silicone résistant aux intempéries sur les points de jonction du poteau de support
avec les sections du kit de guides de barrière (dessin 13).

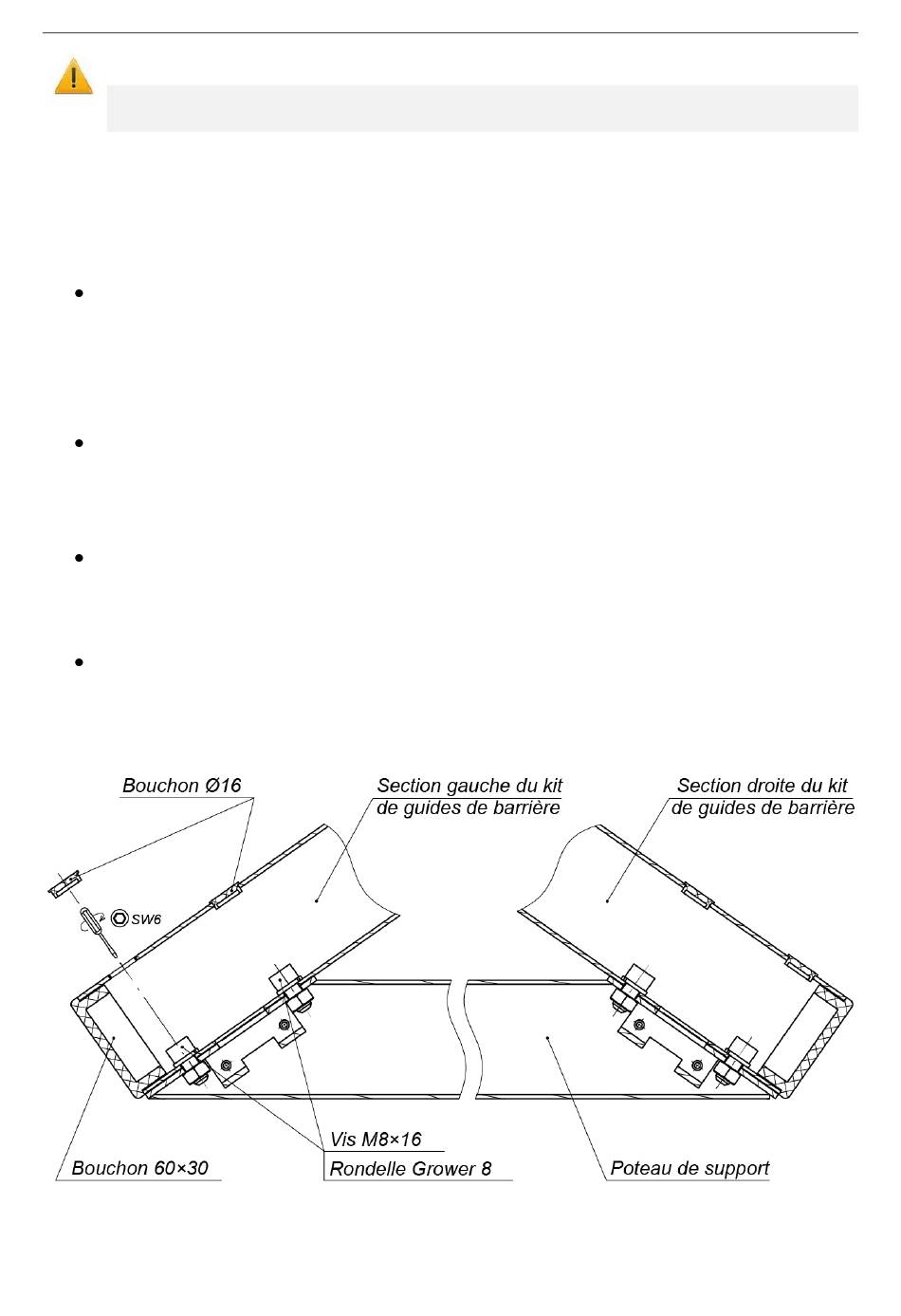

Dessin 13: Fixation du poteau de support (7) avec les sections
30
du kit de guides de barrière (6)
