Etapes Du Montage De La Version Flowtap Avec Tige-Guide - Endress+Hauser Deltatop DP61D Manuel De Mise En Service

Deltatop DP61D, DP62D, DP63D
!
Endress+Hauser
3.11 Etapes du montage de la version Flowtap avec
tige-guide
3.11.1 Montage
7
8
5
4
6
2
1

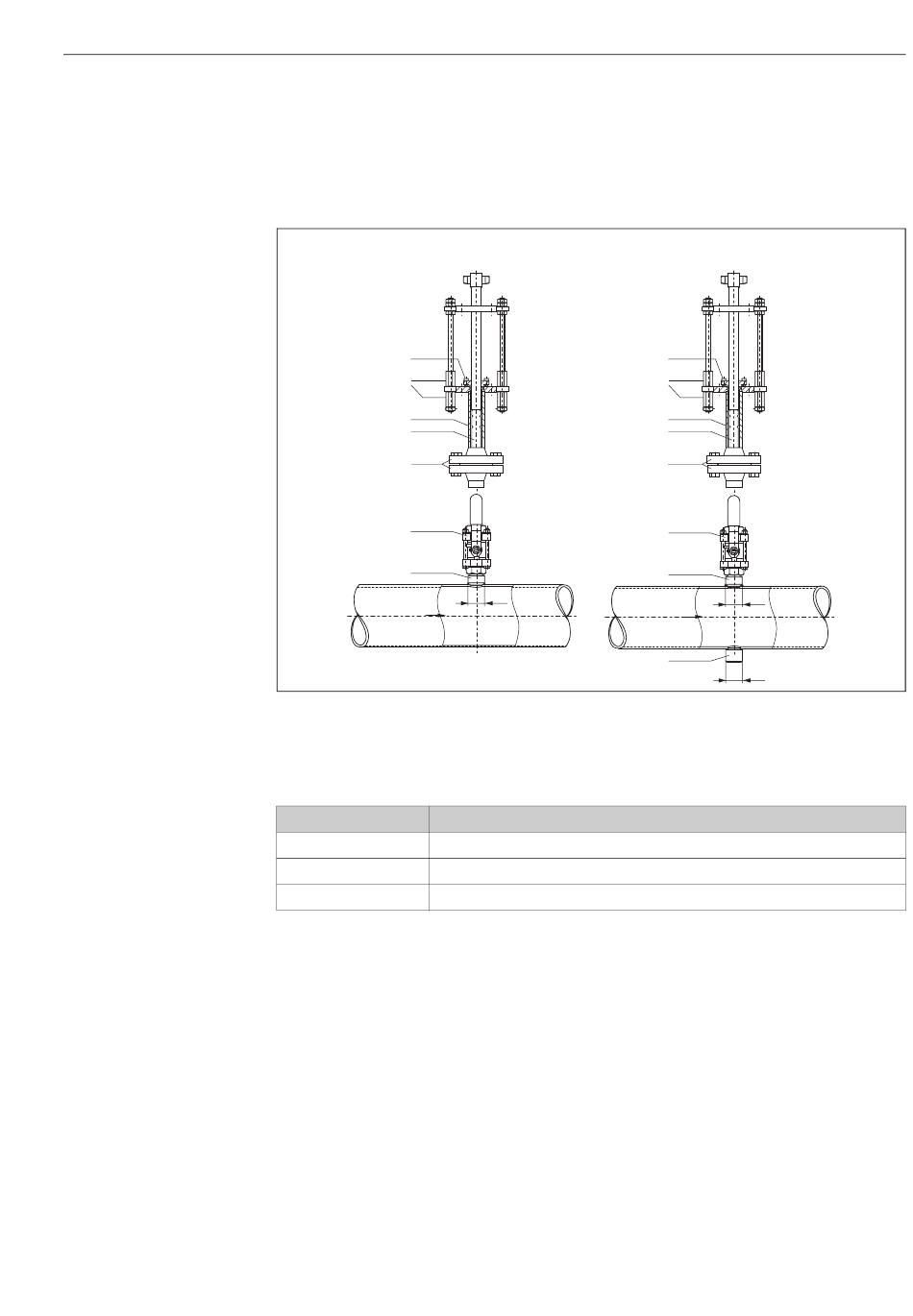

A : sans support d'extrémité; B : avec support d'extrémité
1 : Manchon à souder ; 2 : Vanne à boisseau (ouverte) ; 3 : Support d'extrémité , 4 : Profil de sonde ;
5 : Tube de protection ; 6 : Joint ; 7 : Ecrous au joint supérieur ; 8 : Ecrous tige-guide
D1 : Diamètre du perçage (en fonction de la sonde, voir ci-dessous)
Sonde Diamètre du perçage (D1)
DP61D 18 mm (0.71")
DP62D 35 mm (1.4")
DP63D 47 mm (1.9")
Remarque !
Avant le montage procéder aux contrôles suivants :
• Les dimensions de la conduite (diamètre intérieur, épaisseur de paroi, épaisseur de l'isolation) cor-
respondend-elles aux indications transmises lors de la commande ou à la spécification de l'ensem-
ble de mesure ?
• Les propriétés du fluide et les données du process correspondent-elles aux indications figurant sur
la feuille de calcul fournie ?
1. Percer un trou de diamètre D1 dans la conduite.
2. Fixer le manchon à souder (1) avec un point de soudure d'env. 2 mm sur la conduite.
3. Si un support d'extrémité doit être monté :
a. Prendre une ficelle et nouer une extrémité autour du manchon à souder (1). Enrouler
l'autre extrémité autour de la conduite de manière à avoir une boucle autour de la circon-
férence de la conduite. Marquer la moitié de la circonférence sur la conduite.
b. Percer un second trou de diamètre D1 dans la conduite.
A
D1
B
7
8
5
4
6
2
1
D1
3
D1
P01-DPxxxxxx-11-xx-xx-xx-010
Montage
27
