Montage
!
22
3.9

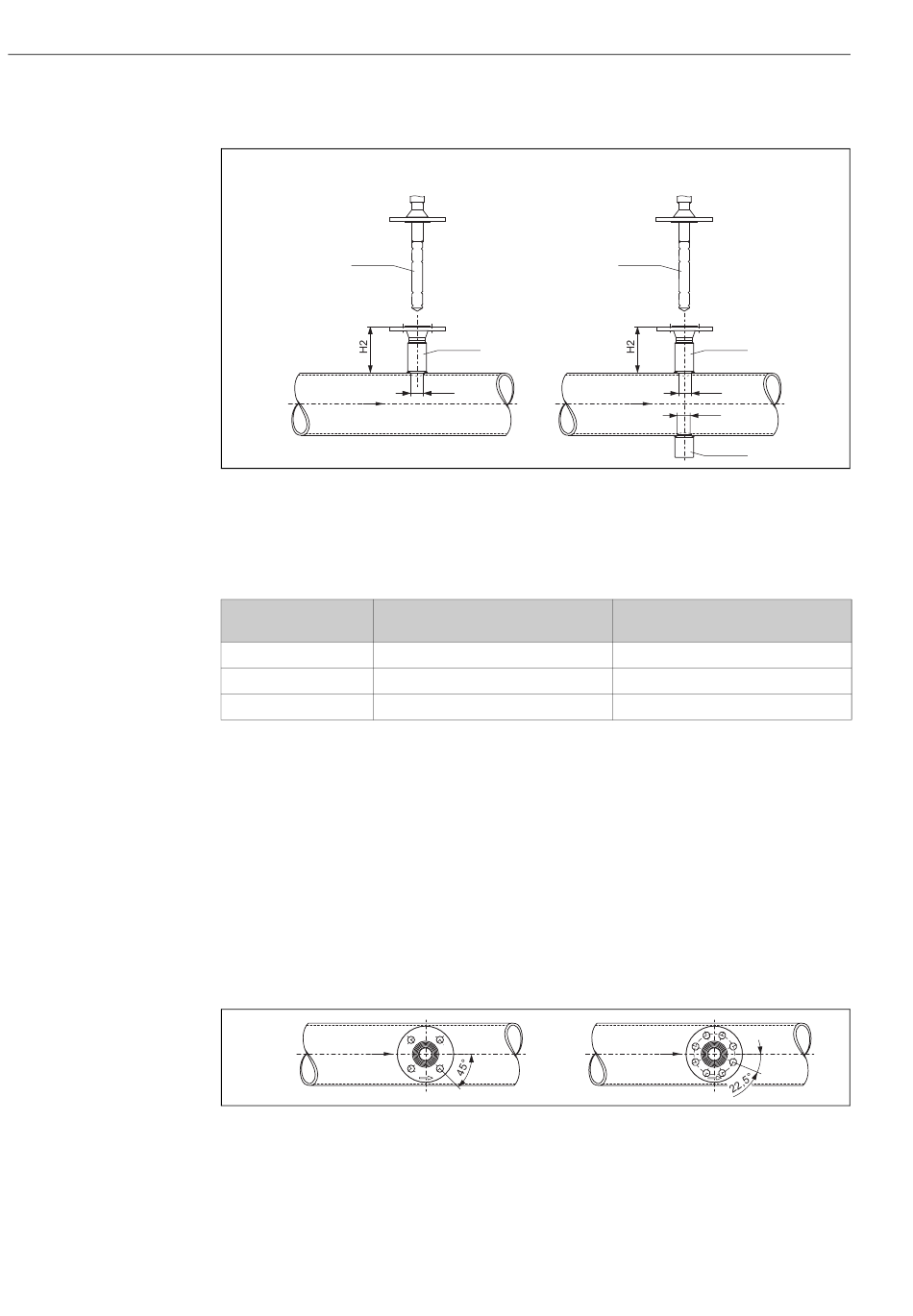

Etapes de l'implantation pour la version avec bride
3
A : sans support d'extrémité; B : avec support d'extrémité
1 : Manchon à souder ; 2 : Bague d'étanchéité ; 3 : Profil de sonde
D1 : Diamètre du perçage (en fonction de la sonde, voir ci-dessous)
H2 : Distance entre la paroi extérieure de conduite et la surface d'étanchéité de la bride (en fonction de la sonde, voir ci-
dessous)
Sonde
Diamètre du perçage (D1)
DP61D
18 mm (0.71")
DP62D
35 mm (1.4")
DP63D
47 mm (1.9")
Remarque !
Avant le montage procéder aux contrôles suivants :
• Les dimensions de la conduite (diamètre intérieur, épaisseur de paroi, épaisseur de l'isolation) cor-
respondend-elles aux indications transmises lors de la commande ou à la spécification de l'ensem-
ble de mesure ?
• Les propriétés du fluide et les données du process correspondent-elles aux indications figurant sur
la feuille de calcul fournie ?
1.
Percer un trou de diamètre D1 dans la conduite.
2.
Fixer le manchon à souder (1) avec un point de soudure d'env. 2 mm sur la conduite. Les per-
çages des vis de la bride doivent se situer dans un angle de 45° (pour 4 perçages) ou 22,5°
(pour 8 perçages ) par rapport à l'axe de conduite.
3.
Si un support d'extrémité doit être monté :
a. Prendre une ficelle et nouer une extrémité autour du manchon à souder (1). Enrouler
l'autre extrémité autour de la conduite de manière à avoir une boucle autour de la circon-
férence de la conduite. Marquer la moitié de la circonférence sur la conduite.
b. Percer un second trou de diamètre D1 dans la conduite.
A
1
D1
D1
Deltatop DP61D, DP62D, DP63D
B
3
1
D1
D1
2
P01-DP6xxxx-17-xx-xx-xx-002
Distance de la surface d'étanchéité de la
bride (H2)
80 mm (3.1")
127 mm (5.0")
150 mm (5.9")
P01-DP6xxxx-17-xx-xx-xx-003
