c. Fixer le support d'extrémité (3) avec un point de soudure d'env. 2 mm sur la conduite.
d. Insérer le profil de sonde (4) dans la conduite et vérifier l'orientation du support d'extrémité
(3). Corriger le cas échéant cette orientation.
4.
Finir le soudage.
5.
Sceller le manchon fileté de la vanne à boisseau (2) avec un matériau d'étanchéité approprié et
le visser sur le manchon à souder (1).
6.
S'assurer que le profil de sonde (4) se trouve entièrement dans le tube de protection (5).
7.
Sceller le manchon fileté du joint (6) avec un matériau d'étanchéité approprié et le visser dans
la vanne à boisseau (2).
8.
Ouvrir la vanne (2).
9.
Desserrer légèrement le joint (7) de manière à pouvoir déplacer la sonde (4).
10. Insérer la sonde dans la conduite en tournant alternativement les écrous tige-guide (8) vers la
droite en regardant du haut. Veiller à ne pas faire plus de 2 tours par écrou afin de ne pas blo-
quer la sonde. Continuer à déplacer la sonde à l'aide de écrous jusqu'à ce que l'extrémité de
sonde arrive en butée au côté opposé de la conduite ou du support d'extrémité.

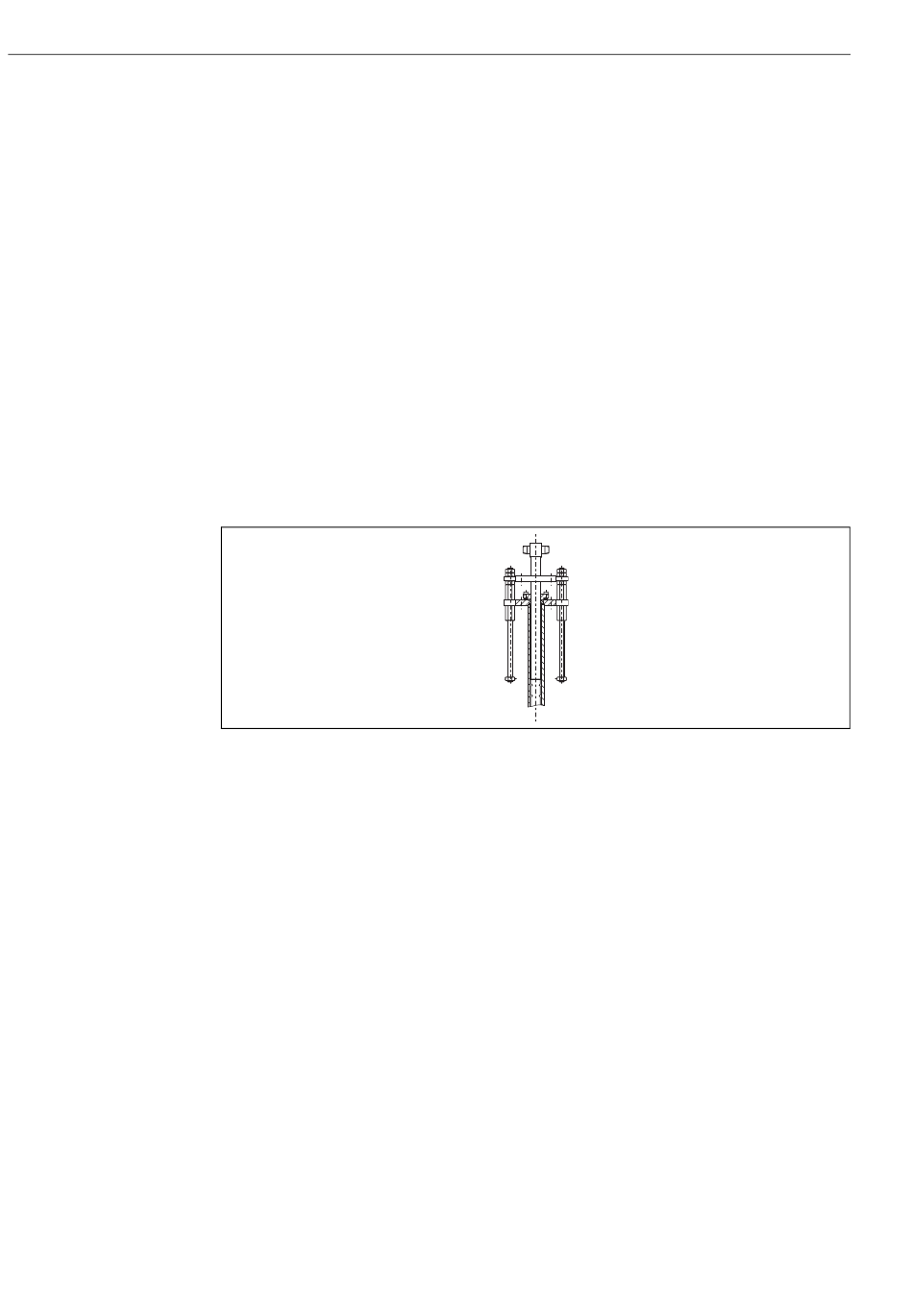

11. Lorsque la sonde est entièrement retirée, les tiges-guides avec les écrous devraient se trouver
dans les positions suivantes.
12. Serrer les écrous au niveau des joints (6/7).
13. Montage des vannes d'isolement (pour la version séparée) :
Les vannes d'isolement sont montées sur les prises de pression de l'organe déprimogène ou
(dans le cas de vapeur) sur les pots de condensation.
!
Remarque !
Dans le cas de liaisons soudées, les vannes d'isolement sont livrées déjà soudées.
14. Montage du manifold et du transmetteur (pour la version séparée) :
Les prises de pression doivent être posées en pente (pour les liquides : → ä 11; pour les gaz :
→ ä 12; pour la vapeur : → ä 13).
– Pour la vapeur et les liquides, il faut prévoir une aération au point le plus haut.
– Dans le cas de gaz, il faut prévoir une purge au point le plus bas.
Les prises de pression (+) ou (-) doivent être réalisées avec des raccords identiques au manifold.
Le transmetteur est vissé directement sur le manifold.
Deltatop DP61D, DP62D, DP63D
P01-DPxxxxxx-11-xx-xx-xx-013
