8.2
Module de purge DA62P
8.2.1
Application
Lors de la mesure de débit de fumées ou de gaz chargés en particules solides, ces dernières se dépo-
sent dans le profil de la sonde de pitot moyennée et réduisent, selon le degré d'encrassement, la pré-
cision de mesure et compromettent même le fonctionnement de la sonde.
Le nettoyage manuel récurrent de la sonde de pitot moyennée représente, pour de nombreuses
applications, une solution difficilement praticable. Le démontage, le nettoyage en profondeur et le
montage de la sonde sont très coûteux en temps et en argent. Par ailleurs on ne dispose d'aucune
donnée de mesure en cours de nettoyage.
Avec le module de purge DA62P il est possible de procéder au nettoyage de manière entièrement
automatique et économique.
L'utilisation d'un module de purge est recommandée à partir d'une teneur en particules solides
3
d'env. 100 mg/m
. Pour les produits humides ou ayant tendance à colmater le module de purge est
à utiliser avec précaution. La teneur en particules solides maximale admissible dépend de l'abrasivité
et de la taille des particules et doit être définie au cas par cas.
8.2.2
Construction du système
Le module de purge se compose essentiellement d'un bloc de rinçage avec deux électrovannes qui
peuvent être pilotées directement. Pour le pilotage, on pourra utiliser un relais ou un API de la four-
niture du client.

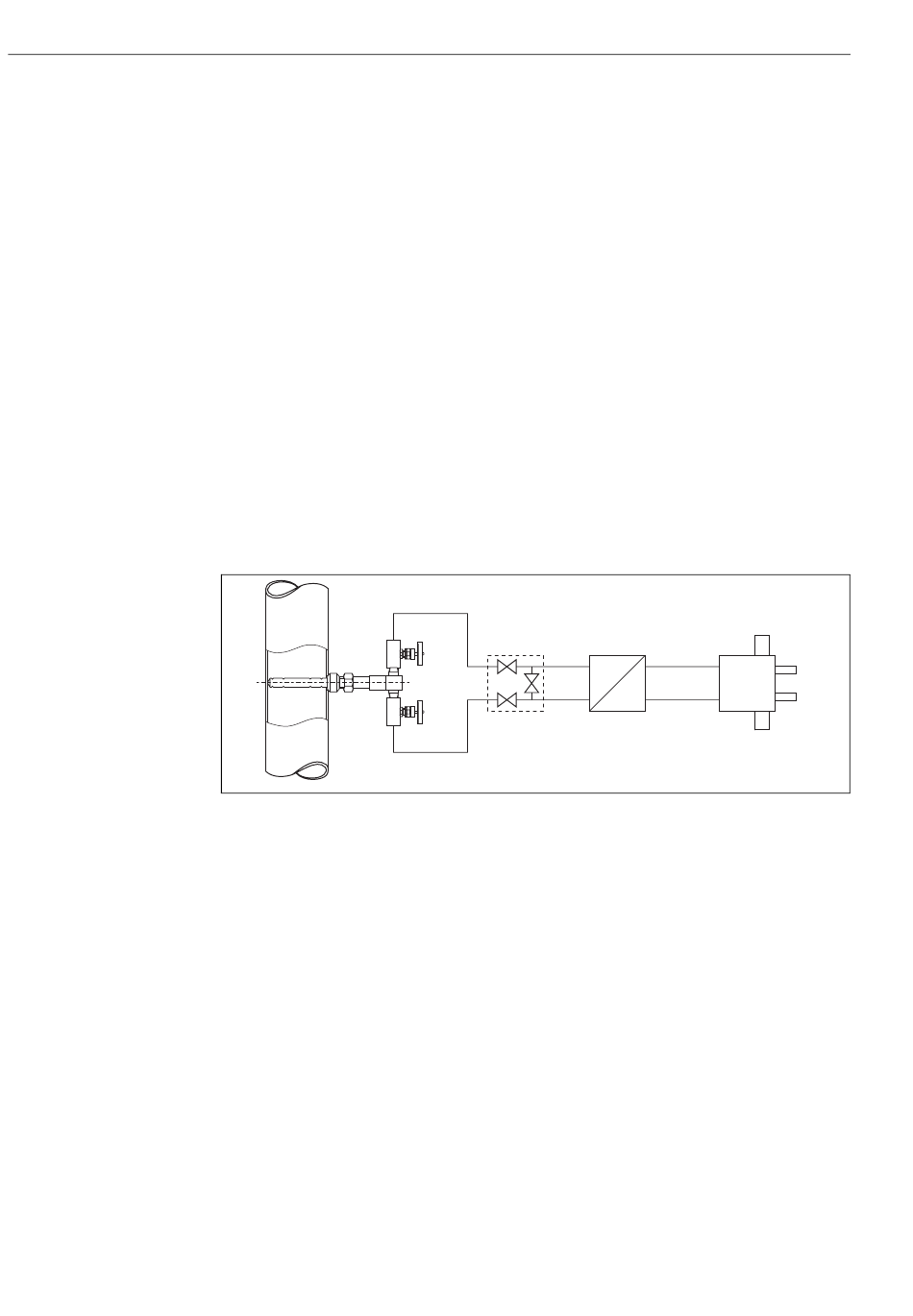

MV1, MV2 : électrovannes; A : raccord air de rinçage
8.2.3
Montage
1.
Le module de purge DA62P est fixé au moyen des vis et joints fournis (matériau PTFE)
directement sur le transmetteur de pression différentielle.
2.
Les vannes de purge fournies avec le transmetteur (¼"-NPT) sont vissées sur le module de
purge. Sur le côté opposé du transmetteur on monte les prises d'impulsion venant du process.
Ceci garantit que non seulement la sonde mais également les chambres de mesure du trans-
metteur de pression différentielle soient rincées et de ce fait débarassées de toutes les impure-
tés.
3.
La partie inférieure du module de purge comporte deux taraudages pour le montage des prises
d'air de nettoyage. Les raccords sont des taraudages ¼"-NPT (sur demande d'autres dimen-
sions sont possibles).
8.2.4
Commande
La pression d'air nécessaire au fonctionnement des électrovannes MV1 et MV2 figure sur la plaque
signalétique du DA62P.
Le module de purge peut être commandé par des contacts manuels, des commutateurs, des relais
ou des API.
Deltatop DP61D, DP62D, DP63D
Deltabar
DA63M
Δp
I
MV2
A
DA62P
A
MV1
P01-DP62Pxxx-14-00-00-00-001
