Deltatop DP61D, DP62D, DP63D
!
Endress+Hauser
3.6
Conditions d'implantation générales
3.6.1
Longueurs droites amont et aval
Afin de garantir un profil d'écoulement régulier, il faut monter la sonde de pitot moyennée à une
distance suffisante des coudes ou convergents. Les longueurs droites amont et aval sont reprises
dans le tableau suivant :
Implantation
Coude 90°
2 coudes de 90° sur un même
plan
2 coudes de 90° perpendiculaires
l'un par rapport à l'autre
Convergent concentrique
Divergent concentrique
Vanne à boisseau, ouverte
D : diamètre intérieur de la conduite

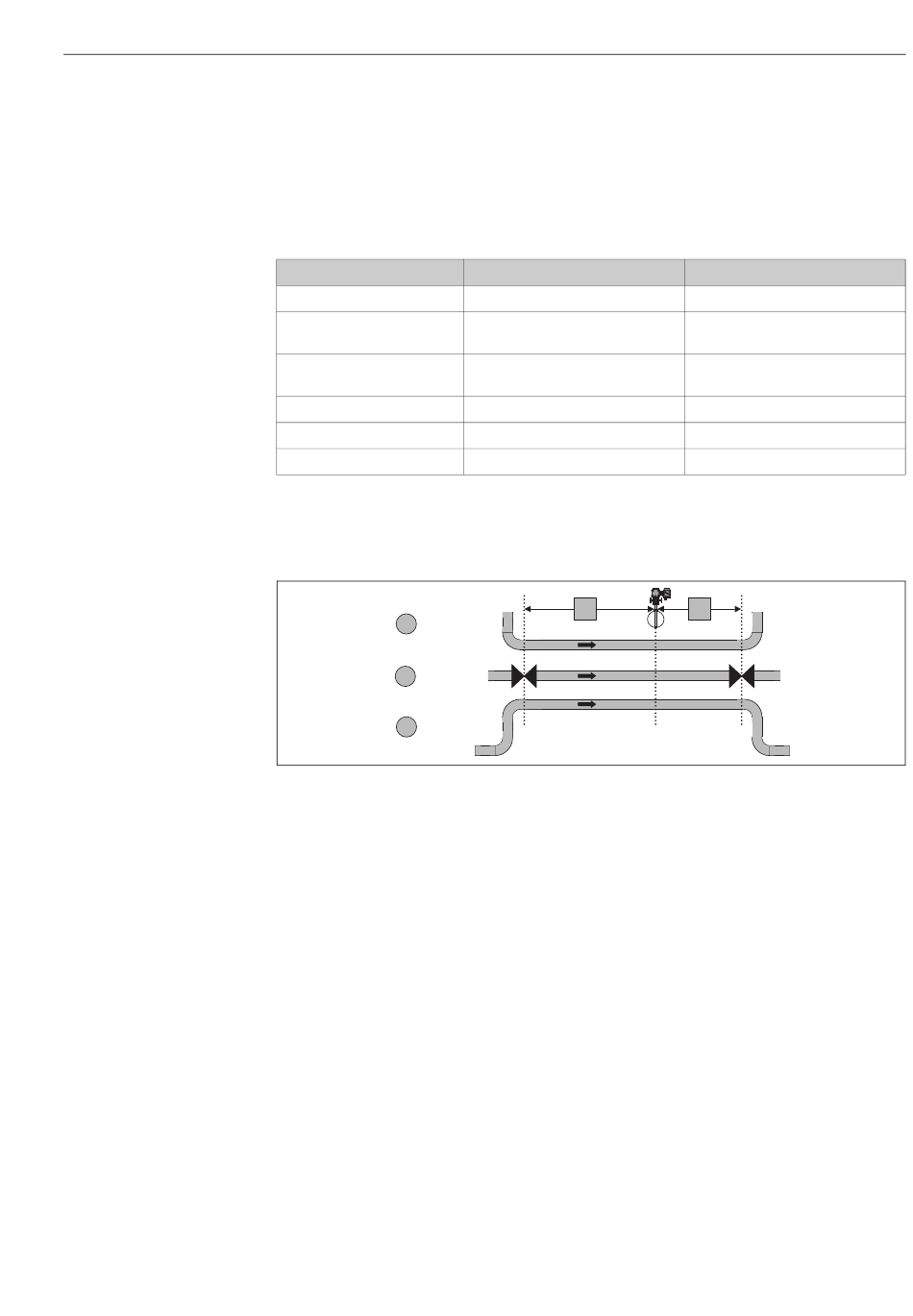

Exemple (schématique)
a
b
c
1 : longueur droite amont; 2 : longueur droite aval;
A : coude 90° B : vanne ouverte; C : 2 coudes à 90°
Remarque !
Les exigences quant aux conduites issues de la norme ISO5167 doivent être satisfaites (soudures,
rugosité etc).
3.6.2
Homogénéité
Le fluide doit être homogène. Il ne doit pas y avoir de changement de l'état (liquide/gaz/
vapeur).
La conduite doit être en permanence entièrement remplie.
Section d'entrée
7 x D
9 x D
17 x D
7 x D
7 x D
24 x D
1
Montage
Section de sortie
3 x D
3 x D
4 x D
3 x D
3 x D
4 x D
2
P01-DPxxxxxx-11-xx-xx-xx-008
15
