Deltatop DP61D, DP62D, DP63D
!
compact; vertical
Fluide montant
DP6xD-EV...
P01-DP61Dxxx-11-00-00-xx-001
Fluide descendant
DP6xD-EU...
P01-DP61Dxxx-11-00-00-xx-002
"
Endress+Hauser
3.3

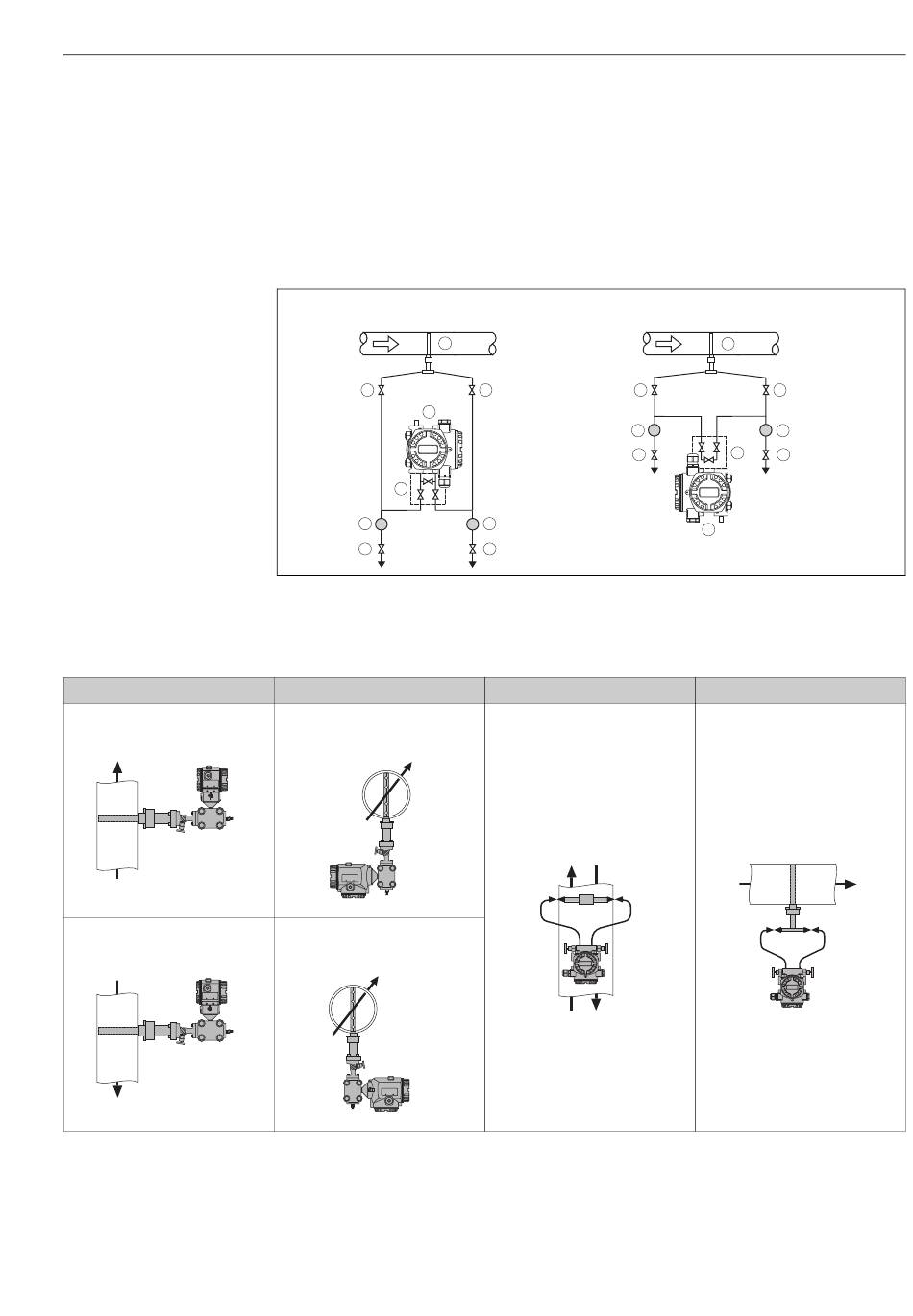

Implantation lors de la mesure de liquides
Lors d'une mesure de débit de liquides, il faut monter le transmetteur toujours en dessous de la
conduite. Toutes les prises de pression doivent être posées à partir du transmetteur avec une pente
montante d'au moins 1:15 par rapport au process. De cette manière on garantit que les bulles d'air
remontent dans la conduite sans fausser la mesure.
Remarque !
Lors de mesures avec des particules solides comme par ex. dans les liquides souillés, le montage de
pots de purge (5) et de vannes de purge (6) est recommandé afin de pouvoir évacuer les impuretés.
A
1
2
4
3
–
+
5
6
A : montage préférentiel; B : montage alternatif (en cas de place réduite; seulement pour fluides propres)
1 : sonde de pitot moyennée; 2 : vannes d'isolement; 3 : manifold 3 voies; 4 : transmetteur de pression différentielle
Deltabar; 5 : pot de purge; 6 : vannes de purge
compact; horizontal
Montage à gauche
DP6xD-EB...
P01-DP61Dxxx-11-00-00-xx-009
Montage à droite
DP6xD-EC...
P01-DP61Dxxx-11-00-00-xx-010
Attention !
Lors de mesures de débit sur des conduites verticales, il convient de choisir la position de montage
avec fluide montant. De cette manière on évite un remplissage partiel de la conduite.
2
2
5
6
5
6
séparé; vertical
montant/descendant
DP6xD-DW...
P01-DP61Dxxx-11-00-00-xx-014
Montage
B
1
2
+
–
5
3
6
4
P01-DPxxxxxx-11-xx-xx-xx-005
séparé; horizontal
en haut/en bas
DP6xD-DD...
P01-DP61Dxxx-11-00-00-xx-017
