Pour mémoriser DS100 :
01. Appuyer sur la touche P1 [B] (fig. 41) pendant au moins 3 s. Lorsque
la LED P1 [A] (fig. 41) s'allume, relâcher la touche.
02. Dans les 10 s qui suivent, saisir le code d'usine 11 (ou le code secret
si le code usine a été modifié), et appuyer pendant au moins 3 s sur
n'importe laquelle des touches A, B et C du sélecteur DS100.
Si la mémorisation a été correctement effectuée, la LED P1 clignotera 3 fois.
03. S'il y a d'autres sélecteurs à mémoriser, répéter la phase 2 dans les
10 secondes qui suivent sinon la phase de mémorisation se termi-
nera automatiquement.
Mémorisation mode 2 – Ce mode de programmation est à utiliser lorsque
l'on désire piloter plusieurs automatismes avec le clavier DS100.
En mode 2, chaque touche nécessite une phase de mémorisation. L'en-
semble des fonctions programmables sont répertoriées dans le tableau 9
Pour mémoriser DS100 :
01. Appuyer sur la touche P1 [B] (fig. 41) sur la logique de commande
un nombre de fois équivalent à la commande désirée, suivant le
Tableau 14 (ex : 3 fois pour la commande « Ouverture seule »).
02. Vérifier que la LED P1 [A] (fig. 41) émet un nombre de clignotements
rapides équivalent à la commande sélectionnée.
03. Dans les 10 s qui suivent, saisir le code d'usine 11 (ou le code secret
si le code usine a été modifié), et appuyer pendant au moins 3 s sur
la touche du sélecteur que l'on souhaite mémoriser.
Si la mémorisation a été correctement effectuée, la LED P1 clignotera
3 fois lentement.
04. Au bout de 10 s, la phase de mémorisation se termine automatiquement.
Symptômes
L'émetteur radio n'émet aucun signal (la LED [A]
ne s'allume pas)
La manœuvre ne démarre pas et la LED « ECSB-
bus » [B] ne clignote pas.
La manœuvre ne démarre pas et le clignotant est
éteint
La manœuvre ne démarre pas et le clignotant
émet quelques clignotements.
La manœuvre commence mais juste après une
inversion se produit
La manœuvre est effectuée mais le clignotant ne
fonctionne pas.
42
9.6 - DIAGNOSTIC ET SIGNALISATIONS
Certains dispositifs offrent directement des signalisations particulières à
travers lesquelles il est possible de reconnaître l'état de fonctionnement
ou l'éventuel problème.
9.6.1 - Photocellules
Les photocellules contiennent une LED « SAFE » [A] (fig. 43) qui permet
de vérifier à tout moment l'état du fonctionnement, voir Tableau 11.
28 – Français

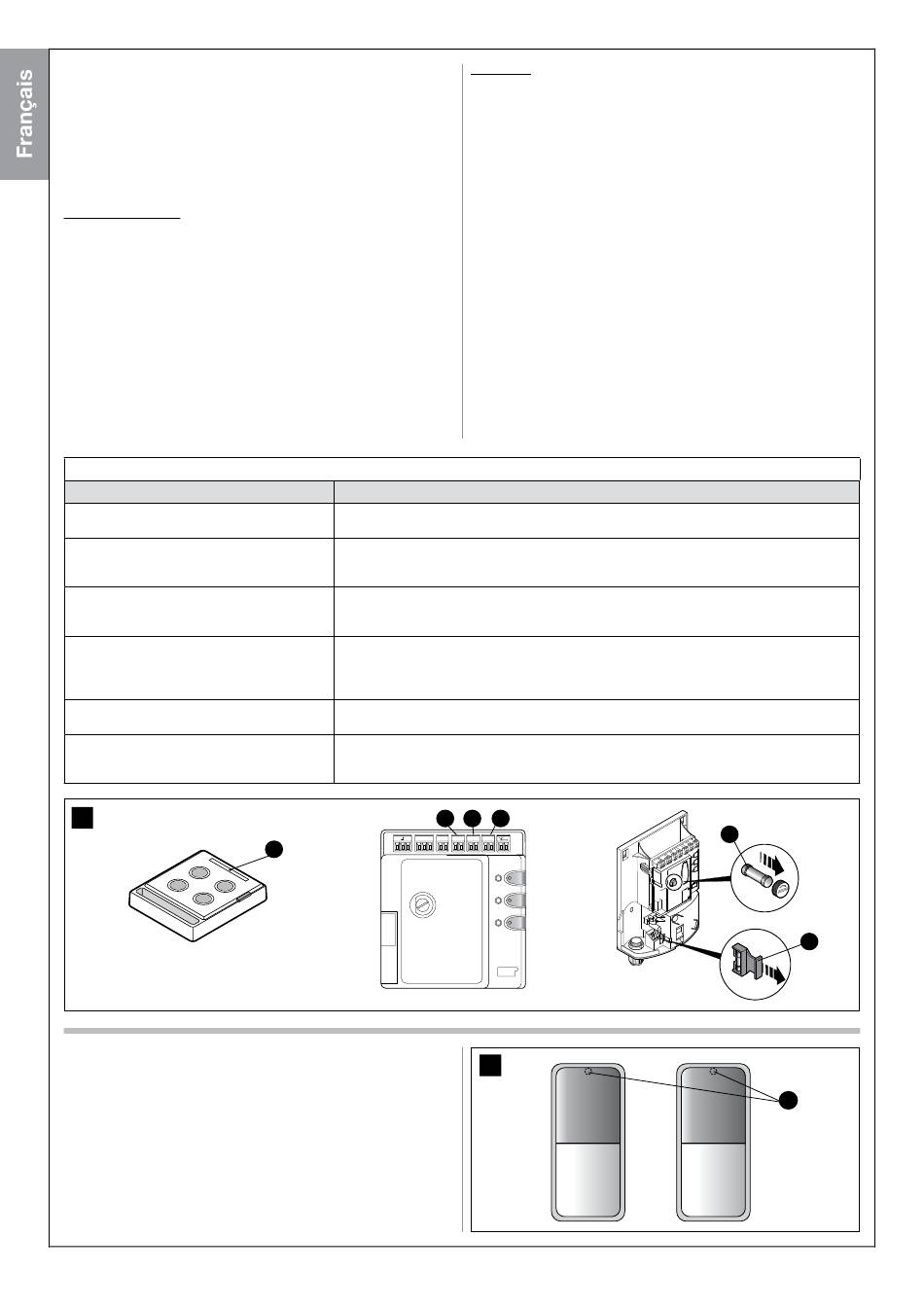

TABLEAU 10 (fig. 42)
Cause probable et solution possible
• Vérifier si les piles sont épuisées et si besoin les remplacer (voir paragraphe 11.4)
• Vérifier que le câble d'alimentation est correctement branché dans la prise du secteur
• Vérifier que les fusibles [E] ou [F] ne sont pas intervenus ; si c'est le cas, vérifier la cause de la
panne puis remplacer les fusibles par d'autres ayant les mêmes caractéristiques.
• Vérifier que la commande est effectivement reçue. Si la commande arrive à l'entrée SbS la LED
« SbS » [D] correspondante doit s'allumer ; si par contre on utilise l'émetteur radio, la LED « ECS-
bus » doit faire deux longs clignotements.
• Vérifier que l'entrée STOP est active, à savoir que la LED « STOP » [C] est allumée. Si cela ne
se produit pas, vérifier le dispositif connecté à l'entrée STOP.
• Le test des photocellules qui est effectué au début de chaque manœuvre n'a pas été positif ;
les contrôler en vérifiant également sur le Tableau 11.
• La force sélectionnée est trop basse pour manœuvrer le portail. Vérifier s'il y a des obstacles et
sélectionner éventuellement une force supérieure, comme décrit dans le paragraphe 9.1.1.
• Vérifier que durant la manœuvre la tension arrive à la borne FLASH du clignotant (étant inter-
mittente la valeur de tension n'est pas significative : environ 10-30 Vca) ; si la tension arrive, le
problème est dû à l'ampoule qui devra être remplacée par une de même type.
B
A
M
M
M
M
FLASH
A
Effacement – si le sélecteur DS100 est mémorisé en mode 1, il suffit d'une
seule phase d'effacement et au point 3 on peut appuyer sur n'importe
quelle touche A, B ou C. Si le sélecteur est mémorisé en Mode 2, il faut
une phase d'effacement pour chaque touche mémorisée.
Pour effacer DS100 :
01. Appuyer sur la touche P1 [B] (fig. 41) de la logique de commande et
la maintenir enfoncée.
02. Attendre que la LED P1 [A] (fig. 41) s'allume, dans les trois secondes.
03. Saisir le code d'usine 11 (ou le code secret si le code usine a été
modifié), et appuyer pendant au moins trois secondes sur la touche
du sélecteur que l'on souhaite effacer. Si l'effacement est effectué la
LED P1 clignotera cinq fois rapidement.
04. S'il y a d'autres sélecteurs à effacer, toujours en gardant la touche P1
enfoncée, répéter la phase 3 dans les dix secondes, sinon la phase
d'effacement se terminera automatiquement.
Pour plus d'informations sur le sélecteur DS100, consulter le manuel
d'instructions du produit ou visiter le site www.niceforyou.com
9.5 - RÉSOLUTION DES PROBLÈMES
Dans le Tableau 10, on peut trouver des indications utiles pour affronter
les éventuels problèmes de fonctionnement pouvant se produire durant
l'installation ou en cas de panne.
C
D
BUS
STOP
SbS
TX
43
E
F
RX
A
