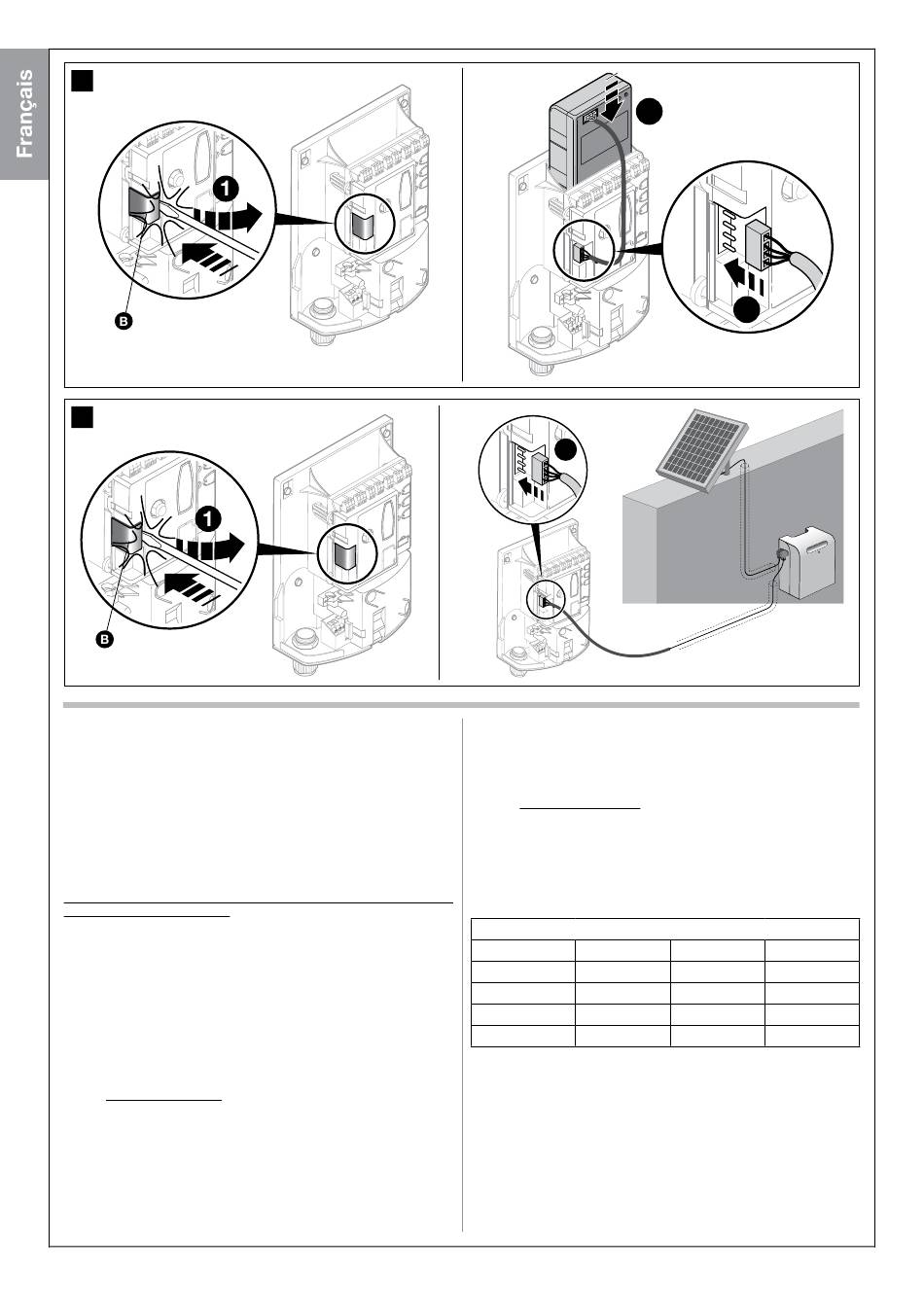

Nice Riva Instructions Et Avertissements Pour L'installation Et L'utilisation page 24

PR100
36
SOLEKIT
37
9.2.3 - Calcul du nombre maximum de cycles par jour
Ce produit est expressément conçu pour fonctionner également avec
le système d'alimentation à énergie solaire modèle SOLEKIT. Des tech-
niques spéciales sont prévues pour réduire au minimum la consommation
d'énergie quand l'automatisme est à l'arrêt, en éteignant tous les disposi-
tifs non essentiels au fonctionnement (par exemple les photocellules ou
l'éclairage du sélecteur à clé). Ainsi, toute l'énergie disponible et accu-
mulée dans la batterie sera utilisée pour le mouvement du portail.
Attention ! - Quand l'automatisme est alimenté par SOLEKIT, il ne
peut pas et NE DOIT PAS ÊTRE ALIMENTÉ simultanément aussi
par le secteur électrique.
Limites d'application : nombre maximum possible de cycles par jour, à
une période donnée de l'année.
Le système d'alimentation solaire SOLEKIT permet l'autonomie énergé-
tique totale de l'automatisme, tant que l'énergie produite par le panneau
photovoltaïque et accumulée dans la batterie reste supérieure à celle qui
est consommée par les manœuvres du portail. À l'aide d'un simple cal-
cul, il est possible d'estimer le nombre maximum de cycles par jour que
l'automatisme peut exécuter à une période donnée de l'année, pour que
ce bilan énergétique reste positif.
La première partie du calcul de l'énergie disponible est traitée dans
le guide d'instructions de SOLEKIT ; la deuxième partie du calcul de
l'énergie consommée, c'est-à-dire le nombre maximum de cycles par
jour, est traitée dans ce chapitre.
Établir l'énergie disponible
Pour établir l'énergie disponible (voir aussi le guide technique de SOLE-
KIT) procéder de la façon suivante :
01. Sur la carte présente dans les instructions du guide du kit SOLEKIT,
trouver le point d'installation du système ; ensuite, relever la valeur de
Ea et les degrés de latitude du lieu (Ex : Ea = 14 et degrés = 45°N)
02. Dans les graphiques (Nord ou Sud) présents dans les instructions du
guide du kit SOLEKIT, identifier la courbe correspondant aux degrés
de latitude du lieu (ex. 45°N)
03. Choisir la période de l'année que l'on souhaite calculer, ou choisir
24 – Français
2
2
le point le plus bas de la courbe si l'on souhaite effectuer le calcul
pour la pire période de l'année ; ensuite relever la valeur de Am
correspondante (ex., décembre, janvier : Am= 200)
04. Calculer la valeur de l'énergie disponible Ed, produite par le panneau, en
multipliant : Ea x Am = Ed (ex : Ea = 14 ; Am = 200 et donc Ed = 2800)
Établir l'énergie consommée
Pour établir l'énergie consommée par l'automatisme procéder de la façon
suivante :
05. Dans le Tableau ci-dessous choisir la case correspondant à l'inter-
section entre la ligne avec le poids et la colonne avec l'angle d'ou-
verture du vantail. La case contient la valeur de l'indice de charge
de travail (K) de chaque manœuvre (ex : RIVA200 avec vantail de
130 kg et ouverture de 95° ; K = 125).
Angle d'ouverture
Poids vantail 90°
< 100 kg 56
100-200 kg 68
200-300 kg 81
300-400 kg 95
06. Dans le Tableau A ci-dessous, choisir la case correspondant à l'in-
tersection avec la ligne contenant la valeur de Ed et la colonne conte-
nant la valeur de K. La case contient le nombre maximum possible
de cycles par jour (ex : Ed= 2800 et K= 125 ; cycles par jour ≈ 20)
Si le nombre relevé est trop petit pour l'utilisation prévue ou bien s'il est
dans la zone « zone d'utilisation déconseillée » l'utilisation de 2 ou plus-
ieurs panneaux photovoltaïques de puissance supérieure peut être prise en
compte. Contacter le service après-vente Nice pour d'autres informations.
La méthode décrite permet de calculer le nombre maximum possible de
cycles par jour que l'automatisme est en mesure de faire en fonction de
l'énergie fournie par le soleil. La valeur calculée doit être considérée comme
une valeur moyenne et identique pour tous les jours de la semaine. Compte
3
135° 180°
87 112
96 137
115 163
135 192
